designMultirateFIR

Многоскоростное КИХ-создание фильтра

свернуть все на странице

Синтаксис

B = designMultirateFIR(L,M)

B = designMultirateFIR(L,M,P)

B = designMultirateFIR(L,M,TW)

B = designMultirateFIR(L,M,P,Astop)

B = designMultirateFIR(L,M,TW,Astop)

B = designMultirateFIR(___,'SystemObject',flag)

Описание

пример

B = designMultirateFIR(L,M) проектирует многоскоростной КИХ-фильтр с коэффициентом интерполяции L и фактор децимации M. Выход B вектор спроектированных КИХ-коэффициентов. Чтобы спроектировать чистый интерполятор, установите M на 1. Чтобы спроектировать чистый decimator, установите L на 1.

пример

B = designMultirateFIR(L,M,P) проектирует многоскоростной КИХ-фильтр с полумногофазной длиной P. По умолчанию полумногофазной длиной является 12.

B = designMultirateFIR(L,M,TW) проектирует многоскоростной КИХ-фильтр с коэффициентом интерполяции L, фактор децимации M, и нормированная ширина перехода TW.

пример

B = designMultirateFIR(L,M,P,Astop) проектирует многоскоростной КИХ-фильтр с затуханием в полосе задерживания Astop. По умолчанию затухание в полосе задерживания составляет 80 дБ.

B = designMultirateFIR(L,M,TW,Astop) проектирует многоскоростной КИХ-фильтр с коэффициентом интерполяции L, фактор децимации M, нормированная ширина перехода TW, и затухание в полосе задерживания Astop, заданный в дБ.

B = designMultirateFIR(___,'SystemObject',flag) возвращает вектор коэффициентов фильтра B если флаг установлен в false, или Система многоскоростного фильтра object™, если flag установлен в true.

Примеры

свернуть все

Спроектируйте КИХ-интерполятор

Скрипт Open Live Script

Спроектировать КИХ-Интерполятор с помощью designMultirateFIR функция, необходимо задать коэффициент интерполяции интереса (обычно больше, чем 1) и фактор децимации, равный 1. Можно использовать полумногофазную длину по умолчанию 12 и затухание в полосе задерживания по умолчанию 80 дБ. Поочередно, можно также задать полумногофазную длину и значения затухания в полосе задерживания.

Спроектируйте КИХ-интерполятор с набором коэффициента интерполяции к 5. Используйте полумногофазную длину по умолчанию 12 и затухание в полосе задерживания по умолчанию 80 дБ.

b = designMultirateFIR(5,1);
fvtool(b,'impulse')

Спроектируйте КИХ Decimator

Скрипт Open Live Script

Спроектировать КИХ Decimator использование designMultirateFIR функция, необходимо задать фактор децимации интереса (обычно больше, чем 1) и коэффициент интерполяции, равный 1. Можно использовать полумногофазную длину по умолчанию 12 и затухание в полосе задерживания по умолчанию 80 дБ. Поочередно, можно также задать полумногофазную длину и значения затухания в полосе задерживания. Спроектируйте КИХ decimator с набором фактора децимации к 3 и полумногофазным набором длины к 14. Используйте затухание в полосе задерживания по умолчанию 80 дБ.

b = designMultirateFIR(1,3,14);
fvtool(b,'impulse');

Спроектируйте КИХ-конвертер уровня

Скрипт Open Live Script

Спроектировать КИХ-Конвертер Уровня с помощью designMultirateFIR функция, необходимо задать факторы интерполяции и децимации интереса (обычно больше, чем 1). Кроме того, можно задать или полумногофазную длину и значения затухания в полосе задерживания, или нормированную ширину перехода и значения затухания в полосе задерживания.

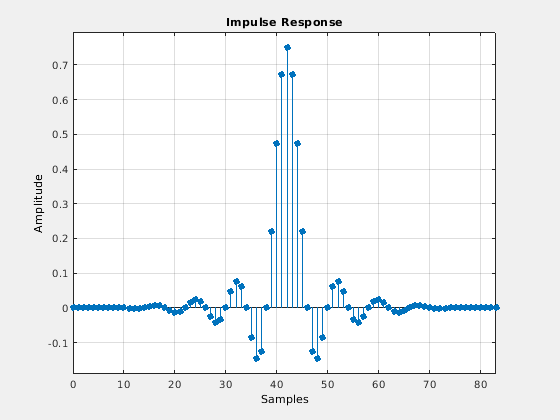

Спроектируйте КИХ-конвертер уровня с набором коэффициента интерполяции к 3, набором фактора децимации к 4, полумногофазным набором длины к 14 и набором затухания в полосе задерживания к 90 дБ.

b = designMultirateFIR(3,4,14,90);
fvtool(b,'impulse');

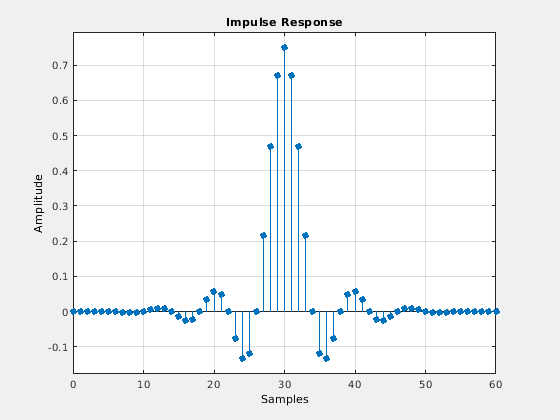

Спроектируйте КИХ-конвертер уровня с набором коэффициента интерполяции к 3, набором фактора децимации к 4, нормированным набором ширины перехода к 0,2 и набором затухания в полосе задерживания к 90 дБ.

bTW = designMultirateFIR(3,4,0.2,90);
fvtool(bTW,'impulse');

Спроектируйте dsp. Системный объект FIRInterpolator

Скрипт Open Live Script

Установите 'SystemObject' отметьте к true в designMultirateFIR функционируйте, чтобы спроектировать объект многоскоростного фильтра. Расчетные параметры, заданные в функции, определяют тип Системного объекта функциональные проекты.

В этом примере функция проектирует многофазную КИХ-Систему интерполятора object™. Для получения дополнительной информации смотрите dsp.FIRInterpolator.

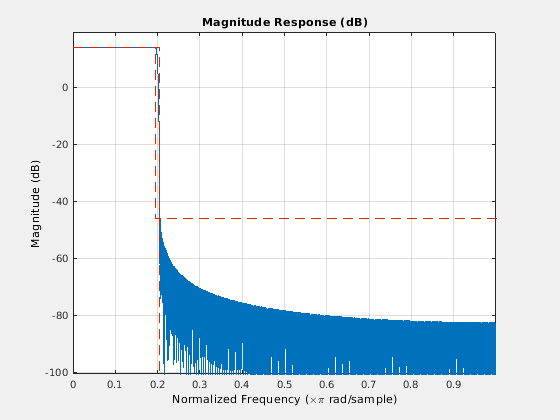

Создайте dsp.FIRInterpolator объект с коэффициентом интерполяции равняется 5, ширина перехода, равная 0,01, и затухание в полосе задерживания, равное 60 дБ. Установите 'SystemObject' отметьте к true спроектировать объект многоскоростного фильтра.

firInterp = designMultirateFIR(5,1,0.01,60,'SystemObject',true);
fvtool(firInterp)

Входные параметры

свернуть все

`L` — Коэффициент интерполяции
положительное скалярное целое число

Коэффициент интерполяции в виде положительного скалярного целого числа. Чтобы спроектировать decimator только, установите L на 1.

Пример 2

Типы данных: single | double

`M` — Фактор децимации
положительное скалярное целое число

Фактор децимации в виде положительного скалярного целого числа. Чтобы спроектировать интерполятор только, установите M на 1.

Пример 2

Типы данных: single | double

`P` — Полумногофазная длина
12 (значений по умолчанию) | положительное скалярное целое число

Полумногофазная длина в виде положительного скалярного целого числа.

Пример: 12

Пример: 20

Типы данных: single | double

`TW` — Нормированная ширина перехода
действительный скаляр в области значений (0 1)

Нормированная ширина перехода многоскоростного КИХ фильтрует в виде действительного скаляра в области значений (0 1).

`Astop` — Затухание в полосе задерживания
90 (значений по умолчанию) | неотрицательный скаляр

Затухание в полосе задерживания в дБ в виде неотрицательного действительного скаляра, больше, чем или равный 0.

Пример: 0.0

Пример: 80.5

Типы данных: single | double

`flag` — Флаг системного объекта
`false` (значение по умолчанию) | `true`

Набор флага системного объекта к:

false – Функция возвращает вектор коэффициентов фильтра.
true – Функция возвращает один из следующих Системных объектов многоскоростного фильтра:
- dsp.FIRInterpolator – Когда L > 1 и M = 1.
- dsp.FIRDecimator – Когда L = 1 и M > 1.
- dsp.FIRRateConverter – Когда L > 1 и M > 1.

Выходные аргументы

свернуть все

`B` — Коэффициенты
вектор с действительным знаком

Многоскоростные КИХ-коэффициенты фильтра, возвращенные как N с действительным знаком - вектор длины.

Если и L и M равны 1, то N равняется 1.

Если max(L,M) > 1, затем N = 2*P*R, где P является полумногофазной длиной и R, задан следующими уравнениями:

Если L> 1, R = L.
Если L = 1, R = M.

Для получения дополнительной информации смотрите раздел Algorithms.

Алгоритмы

designMultirateFIR проектирует (N – 1) th порядок, R th полоса КИХ-фильтр Найквиста с помощью N - вектор окна Кайзера длины к окну усеченная импульсная характеристика КИХ-фильтра.

Отфильтруйте длину, N задан как N = 2*P*R, и R задан, как объяснено в B.

Усеченная импульсная характеристика d (n) задерживается выборками N/2, чтобы сделать его причинным. Усеченной и задержанной импульсной характеристикой дают:

$d (n - N / 2) = \frac{\sin (w_{c} (n - N / 2))}{π (n - N / 2)}, n = 0, \dots, \frac{N}{2}, \dots, N$

где $w_{c} = π / R$ .

Для каждого R th полоса, ниже нуля импульсная характеристика фильтров Найквиста. Из-за этого свойства, когда фильтры Найквиста используются в чистой интерполяции, входные выборки остаются неизменными после интерполяции.

Окно Кайзера используется из-за его почти оптимальной производительности при обеспечении устойчивого способа спроектировать фильтр Найквиста. Окно зависит от двух параметров: длина N + 1 и параметр формы β.

Окно Кайзера задано:

$w (n) = \frac{I_{0} (β \sqrt{1 - {(\frac{n - N / 2}{N / 2})}^{2}})}{I_{0} (β)}, 0 \leq n \leq N,$

то, где _I0 является нулевым порядком, изменило Функцию Бесселя первого вида.

Параметр формы β вычисляется от:

$β = {\begin{array}{l} 0.1102 (A_{s t o p} - 8.7) & если A_{s t o p} \geq 50 \\ 0.5842 {(A_{s t o p} - 21)}^{0.4} + 0.07886 (A_{s t o p} - 21) & если 21 < A_{s t o p} < 50 \\ 0 & если A_{s t o p} \leq 21, \end{array}$

где _Astop является затуханием в полосе задерживания в дБ.

Оконной импульсной характеристикой дают

$h (n) = w (n) d (n - N / 2) = w (n) \frac{\sin (w_{c} (n - N / 2))}{π (n - N / 2)}, n = 0, \dots, \frac{N}{2}, \dots, N$

h (n) для n = 0.., N/2... N являются коэффициентами многоскоростного фильтра. Эти коэффициенты заданы коэффициентом интерполяции, L, и фактором децимации, M.

Ссылки

[1] Orfanidis, Софокл Дж. Введение в обработку сигналов. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1996.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Входные параметры к функции должны быть константами.

Смотрите также

Функции

designMultistageDecimator | fdesign.decimator | fdesign.halfband | fdesign.interpolator | firhalfband | firnyquist | rcosdesign
