Digital Filter Design

Разработка и реализация цифровой КИХ и БИХ-фильтры

расширьте все на странице
  • Библиотека:

  • DSP System Toolbox / Фильтрующий / Реализации Фильтра

Описание

Используйте этот блок, чтобы спроектировать, анализировать, и эффективно реализовать фильтры с плавающей точкой.

Блок Digital Filter Design реализует цифровую Конечную импульсную характеристику (FIR) или фильтр Импульсной характеристики Бога (IIR), который вы проектируете при помощи Filter Designer (filterDesigner) приложение. Этот блок обеспечивает ту же реализацию фильтра как Дискретные КИХ-блоки Фильтра Фильтра или Biquad.

Необходимо задать, выполняет ли блок основанную на системе координат или основанную на выборке обработку на входе путем установки параметра Input processing. Блок применяет заданный фильтр к каждому каналу входного сигнала дискретного времени и выводит результат. Выходные параметры блока численно совпадают с выходными параметрами блока Discrete FIR Filter или Biquad Filter и MATLAB® filter функция. Для получения дополнительной информации смотрите Начало работы с Filter Designer (Signal Processing Toolbox).

Эти блоки также реализуют цифровые фильтры, но служат немного отличающимся целям:

  • Discrete FIR Filter и Biquad Filter — Используйте, чтобы эффективно реализовать фильтры или фиксированной точки с плавающей точкой, которые вы уже спроектировали. Эти блоки обеспечивают ту же точную реализацию фильтра как блок Digital Filter Design.

  • Filter Realization Wizard — Используйте, чтобы реализовать фильтры или фиксированной точки с плавающей точкой, созданные из Суммы, Усиления и блоков Unit Delay. Можно или спроектировать фильтр в этом блоке или импортировать коэффициенты фильтра, который вы спроектировали в другом месте.

Порты

Входной параметр

развернуть все

Сигнал отфильтровать в виде вектора или матрицы действительных значений. Когда данный матричный вход, блок обрабатывает каждый столбец как независимый канал.

Частота дискретизации, Fs, то, что вы задаете в приложении разработчика фильтра, должно быть идентично частоте дискретизации входа с блоком Digital Filter Design. Когда частоты дискретизации не соответствуют, блок Digital Filter Design возвращает предупреждающее сообщение и наследовал частоту дискретизации входного блока.

Типы данных: single | double

Вывод

развернуть все

Фильтрованный сигнал, возвращенный как вектор или матрица действительных значений.

Типы данных: single | double

Параметры

Диалоговое окно

Для получения дополнительной информации о параметрах в этом диалоговом окне, смотрите Начало работы с Filter Designer (Signal Processing Toolbox).

Примеры модели

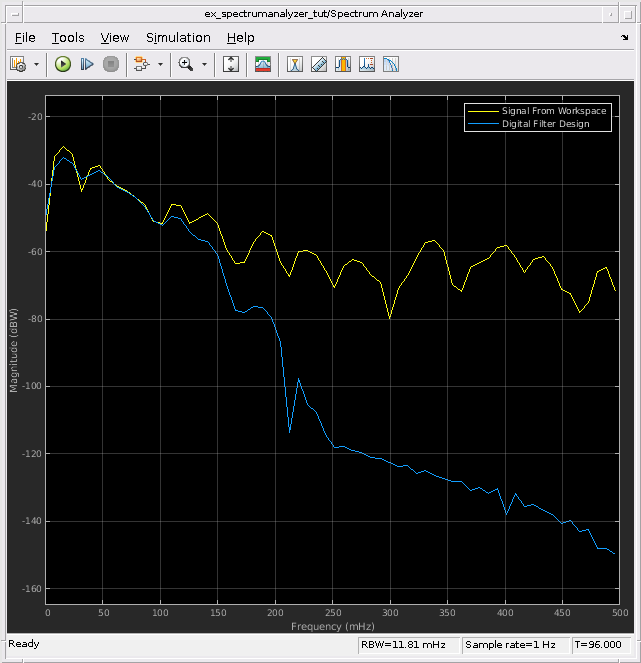

Display Frequency-Domain Data in Spectrum Analyzer

Отобразите данные частотного диапазона в спектре Анализатор

Используйте блок Spectrum Analyzer, чтобы отобразить содержимое частоты двух основанных на системе координат сигналов одновременно. Блок Spectrum Analyzer вычисляет Быстрое преобразование Фурье (FFT) входного сигнала внутренне, преобразовывая сигнал в частотный диапазон.

Открыть скрипт

Характеристики блока

Типы данных

double | single

Многомерные сигналы

No

Сигналы переменного размера

No

Больше о

развернуть все

Расширенные возможности

Смотрите также

Функции

Блоки

Темы

Представлено до R2006a
