FVTool

Отфильтруйте инструмент визуализации

расширьте все на странице

Описание

Filter Visualization Tool является интерактивным инструментом, который позволяет вам отобразить величину, фазовый отклик, групповую задержку, импульсную характеристику, переходной процесс, нулевой полюсом график и коэффициенты фильтра. Можно экспортировать отображенный ответ на файл с File> Export.

Если продукт DSP System Toolbox™ установлен, FVTool может также визуализировать частотную характеристику Системы фильтра object™. Если необходимо отфильтровать данные о потоковой передаче в режиме реального времени, использование Системных объектов является рекомендуемым подходом. Для получения дополнительной информации смотрите fvtool.

Откройте FVTool

FVTool может быть открыт программно с помощью одного из методов, описанных в Программируемом Использовании.

Примеры

развернуть все

Скрипт Open Live Script

Отобразите ответ величины 6-го порядка эллиптический фильтр. Задайте неравномерность в полосе пропускания 3 дБ, затухание в полосе задерживания 50 дБ, частоту дискретизации 1 кГц и нормированное ребро полосы пропускания 300 Гц. Запустите FVTool с командной строки.

[b,a] = ellip(6,3,50,300/500);
fvtool(b,a)

Скрипт Open Live Script

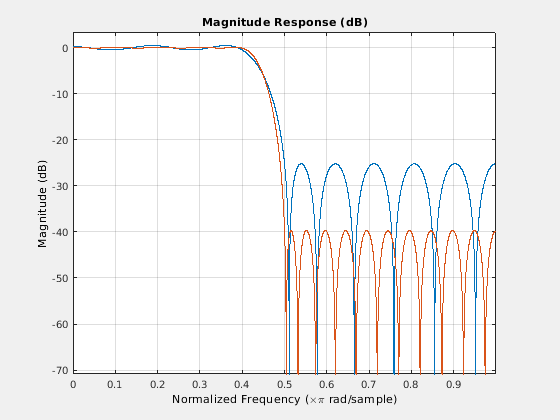

Отобразите и анализируйте несколько КИХ-фильтров, запуская FVTool с командной строки.

b1 = firpm(20,[0 0.4 0.5 1],[1 1 0 0]);
b2 = firpm(40,[0 0.4 0.5 1],[1 1 0 0]);
fvtool(b1,1,b2,1)

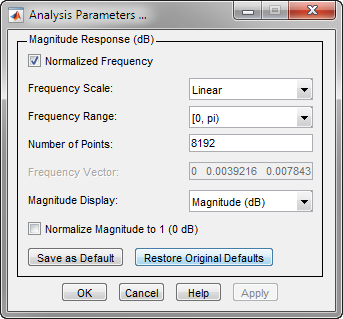

Отобразите связанные аналитические параметры путем выбора Analysis> Analysis Parameters.

.

Скрипт Open Live Script

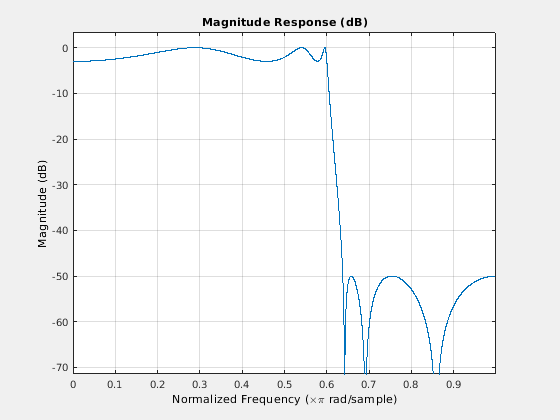

Запустите FVTool с командной строки. Отобразите ответ величины 6-го порядка эллиптический фильтр. Задайте неравномерность в полосе пропускания 3 дБ, затухание в полосе задерживания 50 дБ, частоту дискретизации 1 кГц и нормированное ребро полосы пропускания 300 Гц.

[b,a] = ellip(6,3,50,300/500);
h = fvtool(b,a)

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Magnitude Response (dB)'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

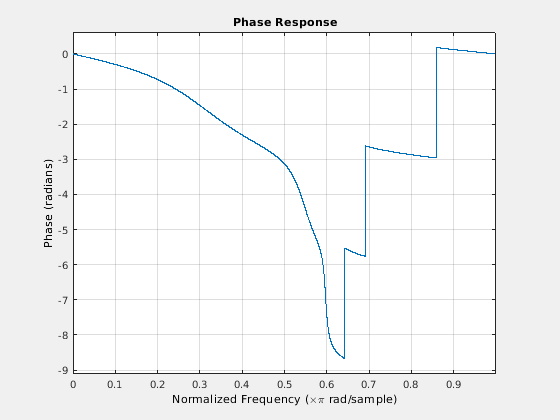

Отобразите фазовый отклик фильтра.

h.Analysis = 'phase'

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Phase Response'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

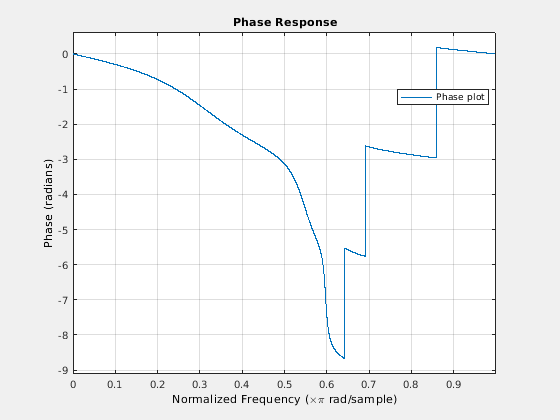

Включите легенду графика и добавьте текст.

legend(h,'Phase plot')

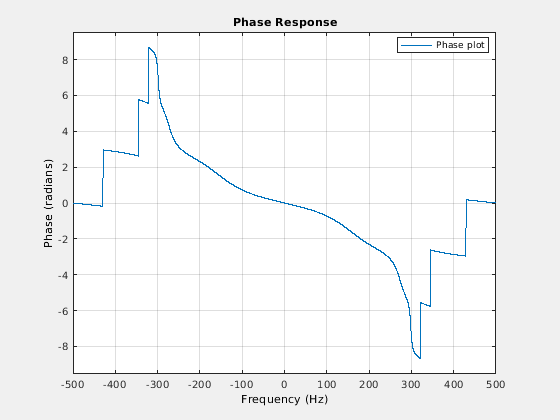

Задайте частоту дискретизации 1 кГц. Отобразите двухсторонний ответ в центре.

h.Fs = 1000;
h.FrequencyRange='[-Fs/2, Fs/2)'

h =
  Figure (filtervisualizationtool) with properties:

      Number: 1
        Name: 'Filter Visualization Tool - Phase Response'
       Color: [0.9400 0.9400 0.9400]
    Position: [358 291 560 420]
       Units: 'pixels'

  Use get to show all properties

Просмотрите все свойства графика. Свойства, характерные для FVTool, в конце списка.

get(h)
                     Grid: on
                   Legend: 'on'
          AnalysisToolbar: 'on'
            FigureToolbar: 'on'
               DesignMask: 'off'
          SOSViewSettings: [1x1 dspopts.sosview]
                       Fs: 1000
                 Alphamap: [1x64 double]
          CloseRequestFcn: 'closereq'
                    Color: [0.9400 0.9400 0.9400]
                 Colormap: [256x3 double]
              ContextMenu: [0x0 GraphicsPlaceholder]
              CurrentAxes: [1x1 Axes]
         CurrentCharacter: ''
            CurrentObject: [0x0 GraphicsPlaceholder]
             CurrentPoint: [0 0]
             DockControls: on
                 FileName: ''
            IntegerHandle: on
           InvertHardcopy: on
              KeyPressFcn: ''
            KeyReleaseFcn: ''
                  MenuBar: 'none'
                     Name: 'Filter Visualization Tool - Phase Response'
                 NextPlot: 'new'
              NumberTitle: on
               PaperUnits: 'inches'
         PaperOrientation: 'portrait'
            PaperPosition: [0.5167 2.7000 7.4667 5.6000]
        PaperPositionMode: 'auto'
                PaperSize: [8.5000 11]
                PaperType: 'usletter'
                  Pointer: 'arrow'
        PointerShapeCData: [16x16 double]
      PointerShapeHotSpot: [1 1]
                 Position: [358 291 560 420]
                 Renderer: 'opengl'
             RendererMode: 'auto'
                   Resize: on
                ResizeFcn: ''
            SelectionType: 'normal'
                  ToolBar: 'auto'
                     Type: 'figure'
                    Units: 'pixels'
      WindowButtonDownFcn: ''
    WindowButtonMotionFcn: ''
        WindowButtonUpFcn: ''
        WindowKeyPressFcn: ''
      WindowKeyReleaseFcn: ''
     WindowScrollWheelFcn: ''
              WindowStyle: 'normal'
             BeingDeleted: off
            ButtonDownFcn: ''
                 Children: [15x1 Graphics]
                 Clipping: on
                CreateFcn: ''
                DeleteFcn: ''
               BusyAction: 'queue'
         HandleVisibility: 'on'
                  HitTest: on
            Interruptible: on
                   Parent: [1x1 Root]
                 Selected: off
       SelectionHighlight: on
                      Tag: 'filtervisualizationtool'
                 UserData: []
                  Visible: on
      NormalizedFrequency: 'off'
           FrequencyScale: 'Linear'
             PhaseDisplay: 'Phase'
           NumberofPoints: 8192
            PolyphaseView: 'off'
                 Analysis: 'phase'
        OverlayedAnalysis: ''
               PhaseUnits: 'Radians'
            ShowReference: 'on'
          FrequencyVector: [1x256 double]
           FrequencyRange: '[-Fs/2, Fs/2)'
Скрипт Open Live Script

Спроектируйте КИХ-фильтр полосы пропускания 50-го порядка с частотами полосы задерживания 150 Гц и 350 Гц и частотами полосы пропускания 200 Гц и 300 Гц. Частота дискретизации составляет 1 000 Гц. Визуализируйте величину и фазовый отклик фильтра.

N = 50;
Fstop1 = 150;
Fstop2 = 350;

Fpass1 = 200;
Fpass2 = 300;

Fs = 1e3;

bpFilt = designfilt('bandpassfir','FilterOrder',N, ...
'StopbandFrequency1',Fstop1,...
'StopbandFrequency2',Fstop2,...
'PassbandFrequency1',Fpass1,...
'PassbandFrequency2',Fpass2,...
'SampleRate',Fs);

fvtool(bpFilt,'Analysis','freq')

Связанные примеры

Программируемое использование

развернуть все

fvtool(b,a) открывает FVTool и отображает ответ величины цифрового фильтра, заданного с числителем b и знаменатель a.

fvtool(sos) открывает FVTool и отображает ответ величины цифрового фильтра, заданного L-by-6 матрица разделов второго порядка:

sos=[b01b11b211a11a21b02b12b221a12a22⋮⋮⋮⋮⋮⋮b0Lb1Lb2L1a1La2L]

Строки sos содержите числитель и коэффициенты знаменателя bik и aik каскада секций второго порядка H (z):

H(z)=g∏k=1LHk(z)=g∏k=1Lb0k+b1kz−1+b2kz−21+a1kz−1+a2kz−2.

Количество разделов, L, должно быть больше или быть равно 2. Если количество разделов меньше 2, fvtool полагает, что вход вектор числителя.

fvtool(d) открывает FVTool и отображает ответ величины цифрового фильтра, d. Используйте designfilt сгенерировать d на основе технических требований частотной характеристики.

fvtool(b1,a1,b2,a2,...,bN,aN) открывает FVTool и отображает ответы величины нескольких фильтров, заданных с числителями b1, …, bN и знаменатели a1..., aN.

fvtool(sos1,sos2,...,sosN) открывает FVTool и отображает ответы величины нескольких фильтров, заданных с матрицами раздела второго порядка sos1, sos2..., sosN.

fvtool(Hd) открывает FVTool и отображает ответы величины для dfilt объект фильтра Hd или массив dfilt объекты фильтра.

fvtool(Hd1,Hd2,...,HdN) открывает FVTool и отображает ответы величины фильтров в dfilt объекты Hd1, Hd2..., HdN.

h = fvtool(___) возвращается фигура обрабатывают h. Можно использовать этот указатель, чтобы взаимодействовать с FVTool из командной строки. Смотрите Управление FVTool из командной строки MATLAB.

Больше о

развернуть все

Смотрите также

Приложения

Функции

Темы

Представлено до R2006a
