Запишите данные

Задайте заголовок файла как структуру со следующими полями:

Создайте dsp.BinaryFileWriter объект с помощью этого заголовка. Объект пишет заголовок сначала, сопровождаемый по условию, к ex_file.bin. Данные являются шумным синусоидальным сигналом. Просмотрите данные в осциллографе времени.

L = 150;
header = struct('DataType','double','Complexity',false,'FrameSize',L,'NumChannels',1);
writer = dsp.BinaryFileWriter('ex_file.bin','HeaderStructure',header);

sine = dsp.SineWave('SamplesPerFrame',L);
scopewriter = dsp.TimeScope(1,'YLimits',[-1.5 1.5],'SampleRate',...
    sine.SampleRate,'TimeSpan',1);

for i = 1:1000
    data = sine() + 0.01*randn(L,1);
    writer(data);
    scopewriter(data)
end

Выпустите средство записи так, чтобы читатель мог получить доступ к данным из этого файла.

release(writer);

Считайте данные

Считайте данные из двоичного файла, ex_file.bin, использование dsp.BinaryFileReader объект. Файл содержит данные о заголовке, сопровождаемые фактическими данными. Объект считывает двоичные данные, пока конец файла не достигнут. Задайте заголовок читателю, использующему HeaderStructure свойство объекта читателя.

Если точный заголовок не известен на стороне читателя, необходимо, по крайней мере, задать прототип заголовка. Таким образом, количество полей, и тип данных, размер и сложность каждого поля в прототипе должны соответствовать с данными о заголовке, записанными в двоичный файл. Когда readHeader функция считывает данные из двоичного файла, функция извлекает информацию о заголовке на основе того, как поля заданы в прототипе заголовка. Например, полевой набор заголовка к 'double' на средстве записи сторона может быть задана как любая строка 6 символов на стороне читателя. readHeader функционируйте читает это поле как строку 6 символов от двоичного файла, который соответствует с 'double'.

headerPrototype = struct('DataType','datype','Complexity',false,'FrameSize',1,'NumChannels',10);
reader = dsp.BinaryFileReader(...
    'ex_file.bin',...
    'HeaderStructure',headerPrototype);
headerReader = readHeader(reader)

headerReader =

  struct with fields:

       DataType: 'double'
     Complexity: 0
      FrameSize: 150
    NumChannels: 1

Данные о заголовке извлечены readHeader функция присвоена соответствующим свойствам reader объект.

reader.IsDataComplex = headerReader.Complexity;
reader.DataType = headerReader.DataType;
reader.NumChannels = headerReader.NumChannels;
reader.SamplesPerFrame = headerReader.FrameSize;

Инициализируйте осциллограф на стороне читателя, чтобы просмотреть извлеченные данные о двоичном файле.

scopereader = dsp.TimeScope(1,'YLimits',[-1.5 1.5],'SampleRate',...
    sine.SampleRate,'TimeSpan',1);

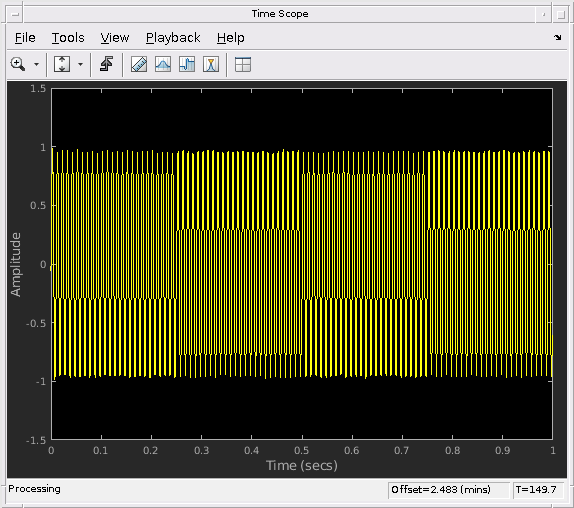

Данные считаны в один канал (столбец), содержащий несколько систем координат, где каждая система координат имеет 150 выборок. Просмотрите данные в осциллографе времени.

while ~isDone(reader)
    out = reader();
    scopereader(out)
end
release(reader);
release(scopereader);

Установите читателя считывать данные в системах координат размера 300. Проверьте, что данные считали соответствия данные, записанные в файл.

reader.SamplesPerFrame = 300;
while ~isDone(reader)
    out = reader();
    scopereader(out)
end
release(reader);

Даже когда читатель считывает данные с различным форматом кадра, выходом в оба раза соответствия осциллографов точно.

Запишите данные

Запишите матричный A к двоичному файлу Matdata.bin использование dsp.BinaryFileWriter объект. Объект пишет заданный заголовок, сопровождаемый по условию.

Заголовок имеет следующий формат:

A = [1 2 3 8; 4 5 6 10; 7 8 9 11];
header = struct('DataType','double','Complexity',false,'FrameSize',3,'NumChannels',4);
writer = dsp.BinaryFileWriter('Matdata.bin','HeaderStructure',header);
writer(A);

Выпустите средство записи так, чтобы читатель мог получить доступ к данным.

release(writer);

Считайте данные

Задайте заголовок с помощью HeaderStructure свойство объекта читателя. Если точный заголовок не известен, необходимо, по крайней мере, задать прототип заголовка. Таким образом, количество полей, и тип данных, размер и сложность каждого поля в прототипе должны соответствовать с данными о заголовке, записанными в двоичный файл. dsp.BinaryFileReader возразите читает двоичный файл Matdata.bin пока конец файла не достигнут. Сконфигурируйте Системный объект, чтобы считать данные в 4 канала с каждым каналом, содержащим 5 выборок. Каждый цикл итерации читает канал (или система координат) данных.

headerPrototype = struct('DataType','double','Complexity',false,'FrameSize',5,'NumChannels',4);
reader = dsp.BinaryFileReader('Matdata.bin','HeaderStructure',headerPrototype,'NumChannels',4,...
    'SamplesPerFrame',5);
while ~isDone(reader)
    out = reader();
    display(out)
end

out = 5×4

     1     2     3     8
     4     5     6    10
     7     8     9    11
     0     0     0     0
     0     0     0     0

Каждая система координат out содержит системы координат матричного A, сопровождаемый нулями, чтобы завершить систему координат. Исходный матричный A содержит 4 канала с 3 выборками в каждом канале. Читатель сконфигурирован, чтобы считать данные в 4 канала с каждым каналом, содержащим 5 выборок. Поскольку существует недостаточно выборок, чтобы завершить систему координат, объект читателя добавляет нули в конце каждой системы координат.

Запишите данные фиксированной точки

Создайте fi объект представлять 100 случайных чисел со знаком с размером слова 14 и дробной длиной 12. Запишите сохраненный целочисленный фрагмент fi возразите против файла данных myFile.dat. Встроенным типом данных является int16, который может быть вычислен с помощью class(storeIntData).

data = randn(100,1);
fiDataWriter = fi(data,1,14,12);
storeIntData = storedInteger(fiDataWriter);

writer = dsp.BinaryFileWriter('myFile.dat');
writer(storeIntData);

Выпустите средство записи так, чтобы читатель мог получить доступ к данным.

release(writer);

Считайте данные фиксированной точки

Задайте читателя, чтобы считать хранимые целочисленные данные как int16 данные с 100 выборками на систему координат данных. Реальное значение номера фиксированной точки может быть представлено с помощью $$2^{(-fractionLength)(storedInteger)}$$. Если вы знаете размер слова со знаком и дробную длину данных фиксированной точки, можно восстановить fi использование данных $$fi(realValue,signedness,wordLength,fractionLength)$$. В этом примере данные подписываются с размером слова 14 и дробной длиной 12.

reader = dsp.BinaryFileReader('Filename','myFile.dat','SamplesPerFrame',100,...
    'DataType','int16');
data = reader();
fractionLength = 12;
wordLength = 14;
realValue = 2^(-fractionLength)*double(data);

fiDataReader = fi(realValue,1,wordLength,fractionLength);

Проверьте, что данные средства записи совпадают с данными читателя.

isequal(fiDataWriter,fiDataReader)

ans = logical
   1

Запишите символьные данные

Бросьте символ в uint8 использование cast функция. Запишите данные броска в файл данных myFile.dat.

data = 'binary_file';
castData = cast(data,'uint8');
writer = dsp.BinaryFileWriter('myFile.dat');
writer(castData);

Выпустите средство записи так, чтобы читатель мог получить доступ к данным.

release(writer);

Считайте uint8 Данные

Сконфигурируйте читателя, чтобы считать данные броска как uint8 данные.

reader = dsp.BinaryFileReader('myFile.dat','DataType','uint8','SamplesPerFrame',11);
readerData = reader();
charData = char(readerData);

Проверьте, что данные средства записи совпадают с данными читателя. По умолчанию читатель возвращает данные в упорядоченном по столбцам формате.

strcmp(data,charData.')

ans = logical
   1
