dsp.IIRHalfbandInterpolator

Интерполируйте фактором двух использующих многофазных БИХ

Описание

dsp.IIRHalfbandInterpolator Система object™ выполняет эффективную многофазную интерполяцию входного сигнала фактором два. Чтобы спроектировать полуленточный фильтр, можно задать объект использовать эллиптический проект или квазилинейный проект фазы. Объект использует эти методы разработки вычислить коэффициенты фильтра. Чтобы отфильтровать входные параметры, объект использует многофазную структуру. allpass просачивается, многофазная структура находится в минимальной форме множителя.

Эллиптический проект вводит нелинейную фазу и создает фильтр с помощью меньшего количества коэффициентов, чем квази линейный проект. Квазилинейный проект фазы преодолевает нелинейность фазы за счет дополнительных коэффициентов.

В качестве альтернативы вместо того, чтобы проектировать полуленточный фильтр с помощью метода разработки, можно задать коэффициенты фильтра непосредственно. Когда вы выбираете эту опцию, allpass просачивается, две ветви многофазной реализации могут быть в минимальной форме множителя или в цифровой форме волны.

Можно также использовать dsp.IIRHalfbandInterpolator возразите, чтобы реализовать фрагмент синтеза банка 2D ленточного фильтра, чтобы синтезировать сигнал от lowpass и highpass поддиапазонов.

Сверхдискретизировать и интерполировать ваши данные:

Создайте dsp.IIRHalfbandInterpolator объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.

Создание

Синтаксис

iirhalfbandinterp = dsp.IIRHalfbandInterpolator

iirhalfbandinterp = dsp.IIRHalfbandInterpolator(Name,Value)

Описание

iirhalfbandinterp = dsp.IIRHalfbandInterpolator возвращает фильтр интерполяции полуполосы IIR, iirhalfbandinterp, с настройками по умолчанию. При настройках по умолчанию Системный объект сверхдискретизировал и интерполирует входные данные с помощью частоты полуполосы 22050 Гц, ширина перехода 4100 Гц и затухание в полосе задерживания 80 дБ.

пример

iirhalfbandinterp = dsp.IIRHalfbandInterpolator(Name,Value) возвращает интерполятор полуполосы IIR, с дополнительными свойствами, заданными одним или несколькими Name,Value парные аргументы.

Пример: iirhalfbandinterp = dsp.IIRHalfbandInterpolator('Specification','Filter order and stopband attenuation') создает объект интерполятора полуполосы IIR с набором порядка фильтра к 9 и набор затухания в полосе задерживания к 80 дБ.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты (MATLAB).

`Specification` — Параметры создания фильтра
`'Transition width and stopband attenuation'` (значение по умолчанию) | `'Filter order and stopband attenuation'` | `'Filter order and transition width'` | `'Coefficients'`

Параметры создания фильтра в виде вектора символов. Когда вы устанавливаете Specification к одной из опций создания фильтра можно задать параметры создания фильтра с помощью соответствующего FilterOrder, StopbandAttenuation, и TransitionWidth свойства. Кроме того, можно задать метод разработки с помощью DesignMethod. Когда вы устанавливаете Specification к 'Coefficients', можно задать коэффициенты непосредственно.

`FilterOrder` — Порядок БИХ-полуленточного фильтра
9 (значений по умолчанию) | положительное скалярное целое число

Порядок БИХ-полуленточного фильтра в виде положительного скалярного целого числа. Если вы устанавливаете DesignMethod к 'Elliptic', затем FilterOrder должно быть нечетное целое число, больше, чем одно. Если вы устанавливаете DesignMethod к 'Quasi-linear phase', затем FilterOrder должен быть кратным четыре.

Зависимости

Это свойство применяется, когда вы устанавливаете Specification к 'Filter order and stopband attenuation' или 'Filter order and transition width'.

`StopbandAttenuation` — Минимальное затухание необходимо в полосе задерживания
80 (значений по умолчанию) | положительный действительный скаляр

Минимальное затухание необходимо в полосе задерживания БИХ-полуленточного фильтра в виде положительного действительного скаляра. Модули находятся в дБ.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Filter order and stopband attenuation' или 'Transition width and stopband attenuation'.

Типы данных: single | double

`TransitionWidth` — Ширина перехода
4 100 (значений по умолчанию) | положительный действительный скаляр

Ширина перехода БИХ-полуленточного фильтра в виде положительного действительного скаляра. Модули находятся в Гц. Значение ширины перехода должно быть меньше половины входной частоты дискретизации.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Transition width and stopband attenuation' или 'Filter order and transition width'.

Типы данных: single | double

`DesignMethod` — Метод разработки
`'Elliptic'` (значение по умолчанию) | `'Quasi-linear phase'`

Метод разработки для БИХ-полуленточного фильтра в виде 'Elliptic' или 'Quasi-linear phase'. Когда свойство установлено в 'Quasi-linear phase', первая ветвь многофазной структуры является чистой задержкой, которая приводит к приблизительно линейному фазовому отклику.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к любому принятому значению кроме 'Coefficients'.

`SampleRate` — Введите частоту дискретизации
44 100 (значений по умолчанию) | положительный действительный скаляр

Введите частоту дискретизации в виде положительного действительного скаляра. Модули находятся в Гц.

Зависимости

Типы данных: single | double

`FilterBankInputPort` — Опция, чтобы использовать объект в качестве набора фильтров синтеза
`false` (значение по умолчанию) | `true`

Опция, чтобы использовать объект в качестве набора фильтров синтеза в виде логического значения. Если этим свойством является false, dsp.IIRHalfbandInterpolator действия как интерполятор. Если этим свойством является true, затем dsp.IIRHalfbandInterpolator действия как набор фильтров синтеза и алгоритм принимают два входных параметров: lowpass и highpass поддиапазоны.

Зависимости

`Structure` — Отфильтруйте структуру, используемую в содействующем режиме
`'Minimum multiplier'` (значение по умолчанию) | `'Wave Digital Filter'`

Внутренние allpass фильтруют структуру реализации в виде 'Minimum multiplier' или 'Wave Digital Filter'. Каждая структура использует различный содействующий набор, независимо сохраненный в соответствующем свойстве объекта.

Это свойство не является настраиваемым.

Зависимости

Это свойство применяется только, когда вы устанавливаете 'Specification' к 'Coefficients'.

`AllpassCoefficients1` — Полином Allpass фильтрует коэффициенты первой ветви
[0.1284563; 0.7906755] (значение по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

Полином Allpass фильтрует коэффициенты первой ветви в виде N-by-1 или N-by-2 матрица. N является количеством первого порядка или разделов allpass второго порядка.

Настраиваемый: да

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients' и Structure к 'Minimum multiplier'.

`AllpassCoefficients2` — Полином Allpass фильтрует коэффициенты второй ветви
[0.4295667] (значение по умолчанию) | `[0.7906755 0.1534]`

Полином Allpass фильтрует коэффициенты второй ветви в виде N-by-1 или N-by-2 матрица. N является количеством первого порядка или разделов allpass второго порядка.

Настраиваемый: да

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients' и Structure к 'Minimum multiplier'.

`WDFCoefficients1` — Allpass фильтруют коэффициенты первой ветви в форме Цифрового фильтра Волны
[0.1284563; 0.7906755] (значение по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

Allpass фильтруют коэффициенты первой ветви в форме Цифрового фильтра Волны в виде N-by-1 или N-by-2 матрица. N является количеством первого порядка или разделов allpass второго порядка. Все элементы должны иметь абсолютное значение, меньше чем или равное 1.

Это свойство не является настраиваемым.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients' и Structure к 'Wave Digital Filter'.

`WDFCoefficients2` — Allpass фильтруют коэффициенты второй ветви в форме Цифрового фильтра Волны
[0.4295667] (значение по умолчанию) | `[0.7906755 0.1534]`

Allpass фильтруют коэффициенты второй ветви в форме Цифрового фильтра Волны в виде N-by-1 или N-by-2 матрица. N является количеством первого порядка или разделов allpass второго порядка. Все элементы должны иметь абсолютное значение, меньше чем или равное 1.

Это свойство не является настраиваемым.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients' и Structure к 'Wave Digital Filter'.

`HasPureDelayBranch` — Сделайте первую ветвь чистой задержкой
`false` (значение по умолчанию) | `true`

Отметьте, чтобы заставить первый allpass перейти задержка в виде логического скаляра. Когда это свойство верно, первая ветвь обработана как чистая задержка и свойства AllpassCoefficients1 и WDFCoefficients1 не применяться.

Это свойство не является настраиваемым.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients'.

`Delay` — Длина задержки
1 (значение по умолчанию) | конечная положительная скалярная величина

Продолжительность первой ветви задерживается в виде конечной положительной скалярной величины. Значение этого свойства задает количество выборок, которыми можно задержать вход к первой ветви.

Это свойство не является настраиваемым.

Зависимости

Это свойство применимо только, когда вы устанавливаете 'Specification' к 'Coefficients' и HasPureDelayBranch к 1.

Типы данных: single | double

`HasTrailingFirstOrderSection` — Сделайте последний раздел из второй ветви как первый порядок
`false` (значение по умолчанию) | `true`

Опция, чтобы обработать последний раздел второй ветви как первый порядок в виде логического скаляра. Когда это свойство равняется 1, и коэффициенты второй ветви находятся в N-by-2 матрица, объект игнорирует второй элемент последней строки матрицы. Последний раздел второй ветви затем становится разделом первого порядка. Когда это свойство установлено в 0, последний раздел второй ветви является секцией второго порядка. Когда коэффициенты второй ветви находятся в N-by-1 матрица, это свойство проигнорировано.

Это свойство не является настраиваемым.

Зависимости

Это свойство применяется только, когда вы устанавливаете Specification к 'Coefficients'.

Использование

Синтаксис

y = iirhalfbandinterp(x1)

y = iirhalfbandinterp(x1,x2)

Описание

пример

y = iirhalfbandinterp(x1) сверхдискретизировал два и интерполирует входной сигнал x1 с помощью интерполятора полуполосы IIR, iirhalfbandinterp.

пример

y = iirhalfbandinterp(x1,x2) реализует набор фильтров синтеза полуполосы для входных параметров x1 и x2x1 выход lowpass аналитического набора фильтров полуполосы и x2 highpass выход аналитического набора фильтров полуполосы. dsp.IIRHalfbandInterpolator реализует набор фильтров синтеза только когда FilterBankInputPort свойством является true.

Входные параметры

развернуть все

`x1` — Ввод данных
вектор-столбец | матрица

Ввод данных к интерполятору полуполосы IIR в виде вектор-столбца или матрицы. Этим сигналом является выход lowpass аналитического набора фильтров полуполосы. Если входной сигнал является матрицей, каждый столбец матрицы обработан как независимый канал.

Типы данных: single | double
Поддержка комплексного числа: Да

`x2` — Второй ввод данных
вектор-столбец | матрица

Второй ввод данных к набору фильтров синтеза в виде вектор-столбца или матрицы. Этим сигналом является highpass выход аналитического набора фильтров полуполосы. Если входной сигнал является матрицей, каждый столбец матрицы обработан как независимый канал.

Размер, тип данных и сложность обоих входные параметры должны быть тем же самым.

Типы данных: single | double
Поддержка комплексного числа: Да

Выходные аргументы

развернуть все

`y` — Выход интерполятора
вектор-столбец | матрица

Выход интерполятора, возвращенного как вектор-столбец или матрица. Количество строк в интерполяторе выход является дважды количеством строк во входном сигнале.

Типы данных: single | double
Поддержка комплексного числа: Да

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для `dsp.IIRHalfbandInterpolator`

`freqz`	Частотная характеристика фильтра
`fvtool`	Визуализируйте частотную характеристику фильтров DSP
`info`	Информация о Системном объекте фильтра
`cost`	Оцените стоимость реализации Системных объектов фильтра
`polyphase`	Многофазное разложение многоскоростного фильтра

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Частотная характеристика Квазилинейного БИХ-Интерполятора Полуполосы Фазы

Скрипт Open Live Script

Создайте минимальный порядок фильтр интерполяции полуполосы IIR lowpass для данных, произведенных на уровне 44,1 кГц. Фильтр имеет ширину перехода 4,1 кГц и затухание в полосе задерживания 80 дБ.

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
                        'DesignMethod', 'Quasi-linear phase');

Получите коэффициенты фильтра

c = coeffs(IIRHalfbandInterp);

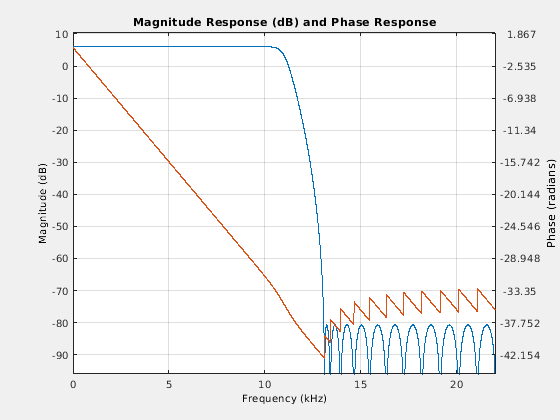

Постройте Величину и Фазовый отклик

fvtool(IIRHalfbandInterp,'Analysis','freq')

Извлеките низкочастотный поддиапазон из речи

Скрипт Open Live Script

Используйте аналитический набор фильтров полуполосы и фильтр интерполяции, чтобы извлечь низкочастотный поддиапазон из речевого сигнала.

Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, obj(x) становится step(obj,x).

Примечание: dsp.AudioFileReader и audioDeviceWriter Системные объекты не поддержаны в MATLAB Online.

Настройте читателя звукового файла, аналитический набор фильтров, средство записи аудио устройства и фильтр интерполяции. Уровень выборки аудиоданных составляет 22 050 Гц. Полуленточный фильтр имеет порядок 21 и ширину перехода 2 кГц.

afr = dsp.AudioFileReader('speech_dft.mp3','SamplesPerFrame',1024);

filterspec = 'Filter order and transition width';
Order = 21;
TW = 2000;

IIRHalfbandDecim = dsp.IIRHalfbandDecimator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',afr.SampleRate);

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',afr.SampleRate/2);

ap = audioDeviceWriter('SampleRate',afr.SampleRate);

Просмотрите ответ величины полуленточного фильтра.

fvtool(IIRHalfbandDecim)

Считайте речевой сигнал из звукового файла в системах координат 1 024 выборок. Отфильтруйте речевой сигнал в lowpass и highpass поддиапазоны с частотой полуполосы 5 512,5 Гц. Восстановите приближение lowpass речевого сигнала путем интерполяции поддиапазона lowpass. Проигрывайте отфильтрованный выход.

while ~isDone(afr)
  audioframe = afr();
  xlo = IIRHalfbandDecim(audioframe);
  ylow = IIRHalfbandInterp(xlo);
  ap(ylow);
end

Ожидайте до концов звукового файла, и затем закройте входной файл и выпустите ресурс аудиовыхода.

release(afr);
release(ap);

Двухканальный набор фильтров

Открыть скрипт

Используйте полуполосу decimator и интерполятор, чтобы реализовать двухканальный набор фильтров. Этот пример использует вход звукового файла и показывает, что спектр мощности набора фильтров выход значительно не отличается от входа.

Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным синтаксисом шага. Например, obj (x) становится шагом (obj, x).

Примечание: dsp.AudioFileReader и audioDeviceWriter Системные объекты не поддержаны в MATLAB Online.

Настройте считывающее устройство звукового файла и средство записи аудио устройства. Создайте полуполосу IIR decimator и интерполятор. Наконец, настройте спектр анализатор, чтобы отобразить спектры мощности ввода и вывода набора фильтров.

AF = dsp.AudioFileReader('speech_dft.mp3','SamplesPerFrame',1024);
AP = audioDeviceWriter('SampleRate',AF.SampleRate);

filterspec = 'Filter order and transition width';
Order = 51;
TW = 2000;

IIRHalfbandDecim = dsp.IIRHalfbandDecimator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',AF.SampleRate);

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',AF.SampleRate/2,...
    'FilterBankInputPort',true);

SpecAna = dsp.SpectrumAnalyzer('SampleRate',AF.SampleRate,...
    'PlotAsTwoSidedSpectrum',false,'ReducePlotRate',false,...
    'ShowLegend',true,...
    'ChannelNames',{'Input signal','Filtered output signal'});

Считайте аудио 1 024 выборки за один раз. Отфильтруйте вход, чтобы получить lowpass и highpass сигналы поддиапазона, подкошенные фактором два. Это - аналитический набор фильтров. Используйте интерполятор полуполосы в качестве набора фильтров синтеза. Отобразите рабочий спектр мощности аудиовхода и выход набора фильтров синтеза. Проигрывайте выход.

while ~isDone(AF)
    audioInput = AF();
    [xlo,xhigh] = IIRHalfbandDecim(audioInput);
    audioOutput = IIRHalfbandInterp(xlo,xhigh);
    spectrumInput = [audioInput audioOutput];
    SpecAna(spectrumInput);
    AP(audioOutput);
end

release(AF);
release(AP);
release(SpecAna);

Сверхдискретизируйте и интерполируйте многоканальный вход с БИХ-интерполятором полуполосы

Скрипт Open Live Script

Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).

Создайте фильтр интерполяции полуполосы для данных, произведенных на уровне 44,1 кГц. Порядок фильтра 51 с шириной перехода 4,1 кГц. Используйте фильтр, чтобы сверхдискретизировать и интерполировать многоканальный вход.

Fs = 44.1e3;
filterspec = 'Filter order and transition width';
Order = 51;
TW = 4.1e3;
iirhalfbandinterp = dsp.IIRHalfbandInterpolator(...
                                               'Specification',filterspec,...
                                               'FilterOrder',Order,...
                                               'TransitionWidth',TW,...
                                                'SampleRate',Fs);

x = randn(1024,4);
y = iirhalfbandinterp(x);

Алгоритмы

развернуть все

Многофазная реализация с полуленточными фильтрами

Когда вы фильтруете свой сигнал, dsp.IIRHalfbandInterpolator использует эффективную многофазную реализацию в полуленточных фильтрах. Можно использовать многофазную реализацию, чтобы переместить операцию повышающей дискретизации после фильтрации. Это изменение позволяет вам отфильтровать на более низком уровне выборки.

БИХ-полуленточные фильтры обычно моделируются с помощью двух параллелей allpass ветви фильтра.

$H (z) = 0.5 * [A_{1} (z^{2}) + z^{- 1} A_{2} (z^{2})]$

Эллиптический проект

Фильтры allpass для эллиптического БИХ-полуленточного фильтра даны как

$A_{1} (z) = \prod_{k = 1}^{K_{1}} \frac{a_{k}^{(1)} + z^{- 1}}{1 + a_{k}^{(1)} z^{- 1}}$

$A_{2} (z) = \prod_{k = 1}^{K_{2}} \frac{a_{k}^{(2)} + z^{- 1}}{1 + a_{k}^{(2)} z^{- 1}}$

Квазилинейный проект фазы

Почти линейный фазовый отклик для фильтров полуполосы IIR достигается путем создания одной из ветвей чистой задержкой. В этом проекте, стоимости увеличений фильтра.

Фильтры allpass для квазилинейного полуленточного фильтра фазы IIR

$A_{1} (z) = z^{- k}$

где, k является длиной задержки.

$A_{2} (z) = \prod_{K = 1}^{K_{2}^{(1)}} \frac{a_{k} + z^{- 1}}{1 + a_{k} z^{- 1}} \prod_{K = 1}^{K_{2}^{(2)}} \frac{c_{k} + b_{k} z^{- 1} + z^{- 2}}{1 + b_{k} z^{- 1} + c_{k} z^{- 2}}$

где N является порядком БИХ-полуленточного фильтра.

Графически, можно представлять повышающую дискретизацию двумя сопровождаемыми путем фильтрации со следующей фигурой

Используя многоскоростную благородную идентичность для повышающей дискретизации, можно переместить операцию повышающей дискретизации после фильтрации. Это позволяет вам отфильтровать на более низком уровне.

Эффективно реализовывать интерполятор полуполосы, dsp.IIRHalfbandInterpolator заменяет оператор повышающей дискретизации, блок задержки и сумматор с переключателем коммутатора. Переключатель коммутатора действует на уровне дважды входной частоты дискретизации. Это показывают в следующем рисунке:

Переключатель коммутатора берет входные выборки из двух ветвей поочередно, одну выборку за один раз. Это удваивает уровень выборки входного сигнала.

Набор фильтров синтеза

Передаточной функцией дополнительной ветви фильтра высоких частот набора фильтров синтеза дают

$G (z) = 0.5 * [A_{1} (z^{2}) - z^{- 1} A_{2} (z^{2})]$

Графически, можно представлять набор фильтров синтеза как

dsp.IIRHalfbandInterpolator реализовывать фрагмент синтеза банка 2D ленточного фильтра, чтобы синтезировать сигнал от lowpass и highpass поддиапазонов.

Подводя итоги, dsp.IIRHalfbandInterpolator

Фильтрует вход перед повышающей дискретизацией
действия как набор фильтров синтеза
имеет нелинейный фазовый отклик и использует немного коэффициентов с эллиптическим методом разработки
имеет почти линейный фазовый отклик за счет дополнительных коэффициентов с квазилинейным методом разработки фазы. Одна из ветвей в этом проекте является чистой задержкой.

Ссылки

[1] Ленг, Создание фильтра М. Аллпэсса и Приложения. Транзакции IEEE на Обработке сигналов. Издание 46, № 9, сентябрь 1998, стр 2505–2514.

[2] Харрис, Обработка сигналов Ф.Дж. Малтирэйта для Систем связи. Prentice Hall. 2004, стр 208–209.

[3] Регалии, Филип А., Сэнджит К. Митра и П. П. Вэйдьянэзэн. "Цифровой Фильтр все-Передачи: Универсальный Базовый блок Обработки сигналов". Продолжения IEEE. Издание 76, Номер 1, 1988, стр 19-37.

[4] https://www.cs.tut.fi / ~ ts/Part_2_Design_and_implentation_of_decimators_and_interpolators.pdf

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Эта генерация кода поддержки объектов для ARM^® Cortex^®-M и процессоров ARM Cortex-A.

Смотрите также

Документация

dsp.IIRHalfbandInterpolator

Описание

Создание

Синтаксис

Описание

Свойства

Specification — Параметры создания фильтра 'Transition width and stopband attenuation' (значение по умолчанию) | 'Filter order and stopband attenuation' | 'Filter order and transition width' | 'Coefficients'

FilterOrder — Порядок БИХ-полуленточного фильтра 9 (значений по умолчанию) | положительное скалярное целое число

Зависимости

StopbandAttenuation — Минимальное затухание необходимо в полосе задерживания 80 (значений по умолчанию) | положительный действительный скаляр

Зависимости

TransitionWidth — Ширина перехода 4 100 (значений по умолчанию) | положительный действительный скаляр

Зависимости

DesignMethod — Метод разработки 'Elliptic' (значение по умолчанию) | 'Quasi-linear phase'

Зависимости

SampleRate — Введите частоту дискретизации 44 100 (значений по умолчанию) | положительный действительный скаляр

Зависимости

FilterBankInputPort — Опция, чтобы использовать объект в качестве набора фильтров синтеза false (значение по умолчанию) | true

Зависимости

Structure — Отфильтруйте структуру, используемую в содействующем режиме 'Minimum multiplier' (значение по умолчанию) | 'Wave Digital Filter'

Зависимости

AllpassCoefficients1 — Полином Allpass фильтрует коэффициенты первой ветви[0.1284563; 0.7906755] (значение по умолчанию) | [0.1284563 0.1534; 0.7906755 0.6745]

Зависимости

AllpassCoefficients2 — Полином Allpass фильтрует коэффициенты второй ветви[0.4295667] (значение по умолчанию) | [0.7906755 0.1534]

Зависимости

WDFCoefficients1 — Allpass фильтруют коэффициенты первой ветви в форме Цифрового фильтра Волны[0.1284563; 0.7906755] (значение по умолчанию) | [0.1284563 0.1534; 0.7906755 0.6745]

Зависимости

WDFCoefficients2 — Allpass фильтруют коэффициенты второй ветви в форме Цифрового фильтра Волны[0.4295667] (значение по умолчанию) | [0.7906755 0.1534]

Зависимости

HasPureDelayBranch — Сделайте первую ветвь чистой задержкой false (значение по умолчанию) | true

Зависимости

Delay — Длина задержки1 (значение по умолчанию) | конечная положительная скалярная величина

Зависимости

HasTrailingFirstOrderSection — Сделайте последний раздел из второй ветви как первый порядок false (значение по умолчанию) | true

Зависимости

Использование

Синтаксис

Описание

Входные параметры

x1 — Ввод данных вектор-столбец | матрица

x2 — Второй ввод данных вектор-столбец | матрица

Выходные аргументы

y — Выход интерполятора вектор-столбец | матрица

Функции объекта

Характерный для dsp.IIRHalfbandInterpolator

Характерный для всех системных объектов

Примеры

Частотная характеристика Квазилинейного БИХ-Интерполятора Полуполосы Фазы

Извлеките низкочастотный поддиапазон из речи

Двухканальный набор фильтров

Сверхдискретизируйте и интерполируйте многоканальный вход с БИХ-интерполятором полуполосы

Алгоритмы

Многофазная реализация с полуленточными фильтрами

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Функции

Объекты

Блоки

Темы

Введенный в R2015b

Документация DSP System Toolbox

Поддержка

`Specification` — Параметры создания фильтра
`'Transition width and stopband attenuation'` (значение по умолчанию) | `'Filter order and stopband attenuation'` | `'Filter order and transition width'` | `'Coefficients'`

`FilterOrder` — Порядок БИХ-полуленточного фильтра
9 (значений по умолчанию) | положительное скалярное целое число

`StopbandAttenuation` — Минимальное затухание необходимо в полосе задерживания
80 (значений по умолчанию) | положительный действительный скаляр

`TransitionWidth` — Ширина перехода
4 100 (значений по умолчанию) | положительный действительный скаляр

`DesignMethod` — Метод разработки
`'Elliptic'` (значение по умолчанию) | `'Quasi-linear phase'`

`SampleRate` — Введите частоту дискретизации
44 100 (значений по умолчанию) | положительный действительный скаляр

`FilterBankInputPort` — Опция, чтобы использовать объект в качестве набора фильтров синтеза
`false` (значение по умолчанию) | `true`

`Structure` — Отфильтруйте структуру, используемую в содействующем режиме
`'Minimum multiplier'` (значение по умолчанию) | `'Wave Digital Filter'`

`AllpassCoefficients1` — Полином Allpass фильтрует коэффициенты первой ветви
[0.1284563; 0.7906755] (значение по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

`AllpassCoefficients2` — Полином Allpass фильтрует коэффициенты второй ветви
[0.4295667] (значение по умолчанию) | `[0.7906755 0.1534]`

`WDFCoefficients1` — Allpass фильтруют коэффициенты первой ветви в форме Цифрового фильтра Волны
[0.1284563; 0.7906755] (значение по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

`WDFCoefficients2` — Allpass фильтруют коэффициенты второй ветви в форме Цифрового фильтра Волны
[0.4295667] (значение по умолчанию) | `[0.7906755 0.1534]`

`HasPureDelayBranch` — Сделайте первую ветвь чистой задержкой
`false` (значение по умолчанию) | `true`

`Delay` — Длина задержки
1 (значение по умолчанию) | конечная положительная скалярная величина

`HasTrailingFirstOrderSection` — Сделайте последний раздел из второй ветви как первый порядок
`false` (значение по умолчанию) | `true`

`x1` — Ввод данных
вектор-столбец | матрица

`x2` — Второй ввод данных
вектор-столбец | матрица

`y` — Выход интерполятора
вектор-столбец | матрица

Характерный для `dsp.IIRHalfbandInterpolator`

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
