dsp.StateLevels
Оценка уровней состояний для двухуровневой прямоугольной формы волны
Описание
dsp.StateLevels возразите оценивает государственные уровни двухуровневой прямоугольной формы волны.
Оценить государственные уровни двухуровневого сигнала:
Создайте
dsp.StateLevelsобъект и набор его свойства.Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.
Создание
Описание
sl = dsp.StateLevelssl, это оценивает государственные уровни в двухуровневой прямоугольной форме волны с помощью метода гистограммы с 100 интервалами.
sl = dsp.StateLevels(Name,Value)StateLevels Системный объект, sl, с каждым заданным набором свойств к заданному значению.
Свойства
Использование
Описание
[ возвращает вектор-столбец с двойной точностью, levels,histogram] = sl(x)histogram, содержа гистограмму демонстрационных значений в x. Можно получить этот выход только, когда вы устанавливаете Method свойство к любому 'Histogram mean' или 'Histogram mode', и вы устанавливаете HistogramOutputPort свойство к true.
Входные параметры
Выходные аргументы
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примеры
Государственные уровни 2,3-вольтового Underdamped шумные часы
Вычислите и постройте государственные уровни 2,3 В underdamped шумные часы. Загрузите данные о часах в переменной, x, и моменты выборки в переменной t.
Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, obj(x) становится step(obj,x).
load('clockex.mat','x','t');
Оцените государственные уровни.
sl = dsp.StateLevels; levels = sl(x);

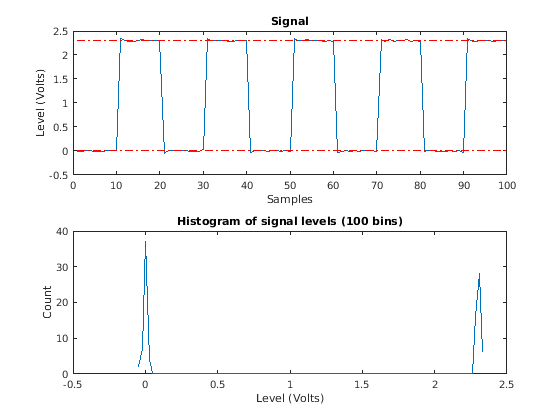

Отобразите данные о часах на графике наряду с предполагаемыми государственными уровнями и гистограммами.
plot(sl)
Больше о
Допуски государственного уровня
Каждый государственный уровень мог сопоставить ниже - и верхние государственные границы. Эти государственные границы заданы как государственный уровень плюс или минус скалярное кратное различие между высоким состоянием и низким состоянием. Чтобы обеспечить полезную область допуска, скаляр обычно является небольшим числом, таким как 2/100 или 3/100. В общем случае α область допуска % для низкого состояния задана как
где S1 является низким государственным уровнем, и S2 является высоким государственным уровнем. Замените первый срок в уравнении с S2, чтобы получить α область допуска % для высокого состояния.
Этот рисунок показывает более низкие и верхние 2% государственных границ (области допуска) для двухуровневого сигнала положительной полярности. Предполагаемые государственные уровни обозначаются пунктирной красной линией.
Алгоритмы
dsp.StateLevels Системный объект использует метод гистограммы, чтобы оценить состояния двухуровневого сигнала. Метод гистограммы описан в [1]. Обобщать метод:
Определите максимальные и минимальные амплитуды и амплитудную область значений данных.
Для конкретного количества интервалов гистограммы определите ширину интервала как отношение амплитудной области значений к количеству интервалов.
Сортировка значений данных в интервалы гистограммы.
Идентифицируйте индексированный самым низким образом интервал гистограммы, ilow, и индексированный самым высоким образом интервал гистограммы, ihigh, с ненулевыми количествами.
Разделите гистограмму на две подгистограммы. Более низкими интервалами гистограммы является ilow ≤ i ≤ 1/2 (ihigh — ilow).
Верхними интервалами гистограммы является ilow + 1/2 (ihigh – ilow) ≤ i ≤ ihigh.
Вычислите государственные уровни путем определения режима или среднего значения более низких и верхних гистограмм.
Ссылки
[1] Стандарт IEEE® на Переходах, Импульсах и Связанных Формах волны, Стандарт IEEE 181, 2003, стр 15–17.
