dsp.ZeroCrossingDetector
Обнаружьте нулевые пересечения
Описание
dsp.ZeroCrossingDetector Система object™ считает число раз перекрестным нулем сигнала или изменяет знак. Чтобы обнаружить, если сигнал в данном канале пересекает нуль, объект ищет следующие условия, где, xi-l является текущим значением сигналов, и xi-1 является предыдущим значением сигналов:
xi <0 и xi-1> 0
xi> 0 и xi-1 <0
Для некоторого положительного целочисленного L, xi <0, xi-l = 0, и xi-L-1> 0, где .
Для некоторого положительного целочисленного L, xi> 0, xi-l = 0, и xi-L-1 <0, где .
Для первого входного значения xi-1 и xi-2 являются нулем.
Чтобы считать число раз, сигнал пересекает нуль или изменяет знак:
Создайте dsp.ZeroCrossingDetector object.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB
Создание
Синтаксис
Описание
zcd = dsp.ZeroCrossingDetector
Использование
Синтаксис
Описание
Входные параметры
Выходные аргументы
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примеры
Определите количество нулевых пересечений
Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, obj(x) становится step(obj,x).
Найдите количество нулевых пересечений в данных об электрокардиограмме.
EcgData = ecg(500)'; zcd = dsp.ZeroCrossingDetector; numZeroCross = zcd(EcgData)
numZeroCross = uint32
4

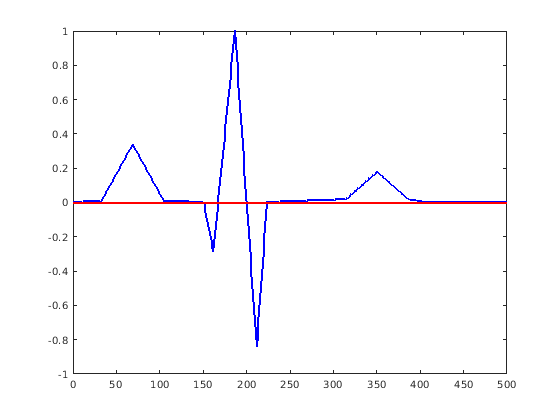

plot(1:500,EcgData,'b',[0 500],[0 0],'r','linewidth',2)
