tsSignature class

Целевой шаблон силы

расширьте все на странице

Описание

tsSignature создает объект подписи целевой силы (TS) гидролокатора. Можно использовать этот объект смоделировать зависимый углом и зависимый частотой целевой шаблон силы. Целевая сила определяет интенсивность отраженной звуковой степени сигнала от цели.

Конструкция

tssig = tsSignature создает tsSignature объект со значениями свойств по умолчанию.

tssig = tsSignature(Name,Value) свойства объектов наборов с помощью одного или нескольких Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Любые незаданные свойства берут значения по умолчанию.

Примечание

Можно только установить значения свойств tsSignature при построении объекта. Значения свойств не изменяемы после конструкции.

Свойства

развернуть все

Выбранный целевой шаблон силы в виде скаляра, Q-by-P матрица с действительным знаком или Q-by-P-by-K массив с действительным знаком. Шаблон является массивом значений TS, заданных на сетке углов вертикального изменения, углов азимута и частот. Азимут и вертикальное изменение заданы в системе координат тела цели.

  • Q является количеством выборок TS в вертикальном изменении.

  • P является количеством выборок TS в азимуте.

  • K является количеством выборок TS в частоте.

Q, P и K обычно совпадают с длиной векторов, заданных в Elevation, Azimuth, и Frequency свойства, соответственно, за этими исключениями:

  • Чтобы смоделировать шаблон TS для сокращения вертикального изменения (постоянный азимут), можно задать шаблон TS как Q-by-1 вектор или 1 Q K матрицей. Затем вектор вертикального изменения задан в Elevation свойство должно иметь длину 2.

  • Чтобы смоделировать шаблон TS для сокращения азимута (постоянное вертикальное изменение), можно задать шаблон TS как 1 P вектором или 1 P K матрицей. Затем вектор азимута задан в Azimuth свойство должно иметь длину 2.

  • Чтобы смоделировать шаблон TS для одной частоты, можно задать шаблон TS как Q-by-P матрица. Затем вектор частоты задан в Frequency свойство должно иметь длину 2.

Пример: [10,0;0,-5]

Типы данных: double

Углы азимута раньше задавали угловые координаты каждого столбца матрицы или массива, заданного Pattern свойство. Задайте углы азимута как вектор длины-P. P должен быть больше два. Угловые модули в градусах.

Пример: [-45:0.1:45]

Типы данных: double

Углы вертикального изменения раньше задавали координаты каждой строки матрицы или массива, заданного Pattern свойство. Задайте углы вертикального изменения как вектор длины-Q. Q должен быть больше два. Угловые модули в градусах.

Пример: [-30:0.1:30]

Типы данных: double

Частоты раньше задавали применимый RCS для каждой страницы Pattern свойство. Задайте частоты как вектор длины-K. K должен быть больше два. Единицы частоты находятся в герц.

Пример: [-30:0.1:30]

Типы данных: double

Методы

значениеЦелевая сила под заданным углом и частотой

Примеры

свернуть все

Скрипт Open Live Script

Задайте целевую силу (TS) твердого цилиндра 5 м длиной, погруженного в воду, и постройте значения TS вдоль сокращения азимута. Примите приближение короткой длины волны. Цилиндрический радиус составляет 2 м. Скорость звука составляет 1 520 м/с.

L = 5;
a = 2;

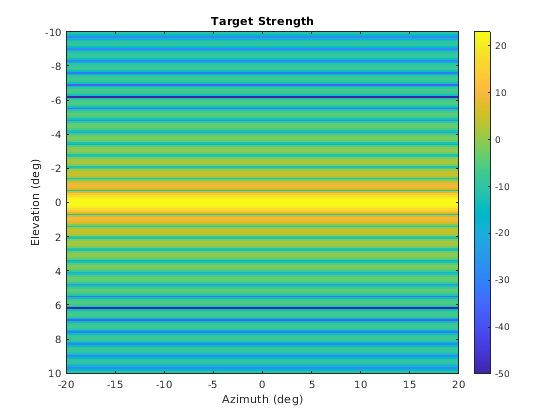

Создайте массив целевых сильных мест в двух длинах волн. Во-первых, укажите диапазон азимута и углов вертикального изменения, по которым задан TS. Затем используйте аналитическую модель, чтобы вычислить целевую силу. Создайте изображение TS.

lambda = [0.12, .1];
c = 1520.0;
az = [-20:0.1:20];
el = [-10:0.1:10];
ts1 = ts_cylinder(L,a,az,el,lambda(1));
ts2 = ts_cylinder(L,a,az,el,lambda(2));
tsdb1 = 10*log10(ts1);
tsdb2 = 10*log10(ts2);
imagesc(az,el,tsdb1)
title('Target Strength')
xlabel('Azimuth (deg)')
ylabel('Elevation (deg)')
colorbar

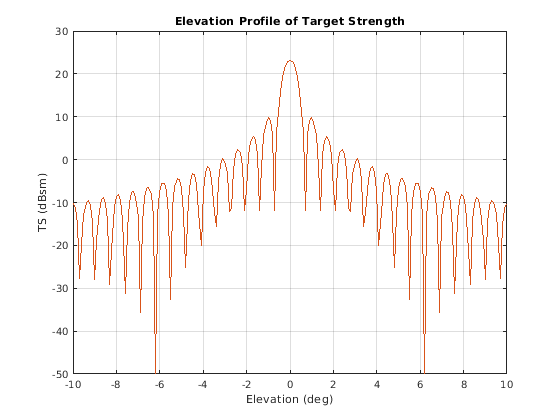

Создайте tsSignature возразите и постройте сокращение вертикального изменения в 30∘ азимут.

tsdb(:,:,1) = tsdb1;
tsdb(:,:,2) = tsdb2;
freq = c./lambda;
tssig = tsSignature('Pattern',tsdb,'Azimuth',az,'Elevation',el,'Frequency',freq);
ts = value(tssig,30,el,freq(1));
plot(el,tsdb1)
grid
title('Elevation Profile of Target Strength')
xlabel('Elevation (deg)')
ylabel('TS (dBsm)')

function ts = ts_cylinder(L,a,az,el,lambda)
k = 2*pi/lambda;
beta = k*L*sind(el')*ones(size(az));
gamma = cosd(el')*ones(size(az));
ts = a*L^2*(sinc(beta).^2).*gamma.^2/2/lambda;
ts = max(ts,10^(-5));
end

function s = sinc(theta)
s = ones(size(theta));
idx = (abs(theta) <= 1e-2);
s(idx) = 1 - 1/6*(theta(idx)).^2;
s(~idx) = sin(theta(~idx))./theta(~idx);
end
Ссылки
[1] Urich, Роберт Дж. Принципы Подводного Звукового, 3-го редактора Нью-Йорк: McGraw-Hill, Inc. 2005.
Расширенные возможности
Генерация кода C/C++
 Генерация кода C и C++ с помощью MATLAB® Coder™.
Смотрите также
Классы
Введенный в R2018b
