displayChart

Отобразите график Imatest eSFR с наложенными необходимыми областями

свернуть все на странице

Синтаксис

displayChart(chart)
displayChart(chart,Name,Value)

Описание

displayChart(chart) отображает график Imatest® Extended eSFR с наложенными прямоугольниками, указывающими на наклонное ребро, серую закрашенную фигуру и ROI цветового поля [1].

пример

displayChart(chart,Name,Value) отображает график eSFR дополнительными параметрами, управляющими аспектами отображения графика.

Примеры

свернуть все

Скрипт Open Live Script

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

Создайте esfrChart объект, который хранит информацию о тестовом графике.

chart = esfrChart(I);

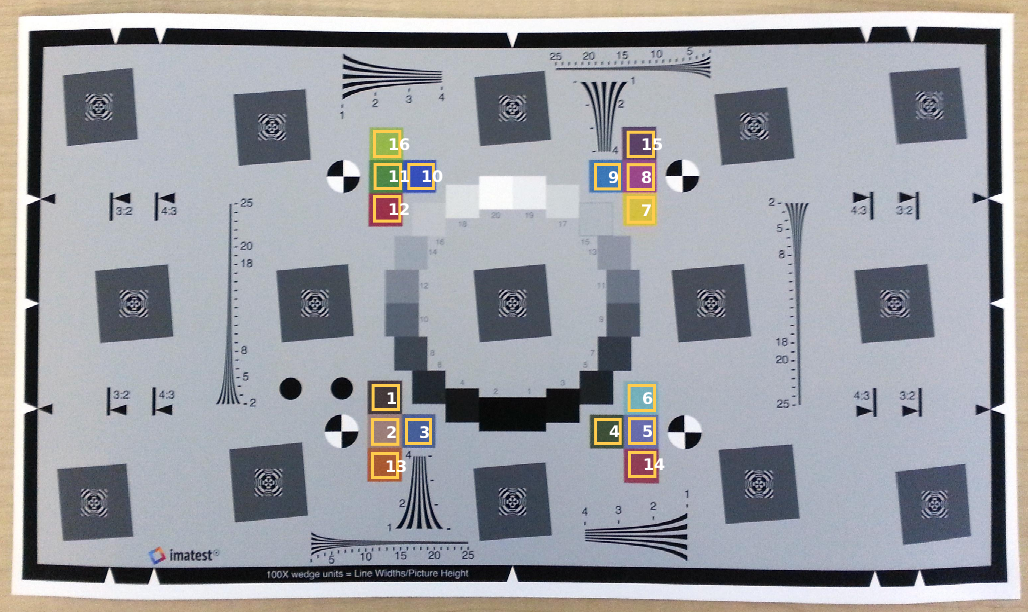

Отобразите только ROI цветового поля. Чтобы выполнить это, выключите отображение наклонных ROI ребра, серых ROI закрашенной фигуры и регистрационных точек.

displayChart(chart,'displayEdgeROIs',false,'displayGrayROIs',false,'displayRegistrationPoints',false);

Входные параметры

свернуть все

eSFR строят диаграмму в виде esfrChart объект.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: displayChart(myChart,'displayEdgeROIs',false) выключает наложение наклонных ROI ребра.

Отобразите наклонные ROI ребра в виде разделенной запятой пары, состоящей из 'displayEdgeROIs' и true или false. Когда displayEdgeROIs true, 60 ограничительных рамок наклонного ребра наложены на изображении бледно-желтого цвета.

Типы данных: логический

Отобразите серые ROI закрашенной фигуры в виде разделенной запятой пары, состоящей из 'displayGrayROIs' и true или false. Когда displayGrayROIs true, 20 серых ограничительных рамок закрашенной фигуры наложены на изображении синего цвета.

Типы данных: логический

ROI закрашенной фигуры цвета отображения в виде разделенной запятой пары, состоящей из 'displayColorROIs' и true или false. Когда displayColorROIs true, 16 ограничительных рамок цветового поля наложены на изображении темно-желтого цвета.

Типы данных: логический

Отобразите регистрационные точки в виде разделенной запятой пары, состоящей из 'displayRegistrationPoints' и true или false. Когда displayRegistrationPoints true, четыре регистрационных точки обозначаются с красным ромбовидным наложением.

Типы данных: логический

Указатель осей отображенного объекта изображения в виде разделенной запятой пары, состоящей из 'Parent' и указатель осей. Parent задает родительский элемент объекта изображения, созданного displayChart.

Ссылки

Смотрите также

Функции

Объекты

Введенный в R2017b
