Физические каналы

PBCH, PDSCH, PDCCH, PCFICH, PHICH и кодирование EPDCCH, модуляция, индексы, скремблируя последовательность

Физические каналы соответствуют наборам ресурсов частоты времени, используемых в передаче конкретных транспортных данных о канале, управляющей информации или информации об индикаторе. Каждый транспортный канал сопоставлен с соответствующим физическим каналом. Красная схема содержит функциональность нисходящего канала LTE Toolbox™ для физических каналов, транспортных каналов и управляющей информации.

Физический каналОписание

PBCH — физический канал телевизионного вещания

PBCH несет часть информации системы, запрошенной для терминалов, чтобы получить доступ к сети.

PDSCH — физический нисходящий канал совместно использованный канал

PDSCH несет пользовательские данные и информацию о разбивке на страницы к терминалу.

PDCCH — физический нисходящий канал управления

PDCCH передает управляющую информацию, планируя решения для приема PDSCH, и для планирования предоставлений, разрешающих передачу на PUSCH.

PCFICH — физический канал индикатора формата управления

PCFICH предоставляет терминалам информацию, чтобы декодировать набор PDCCHs. Существует только один PCFICH на поставщика услуг компонента.

PHICH — физический канал индикатора гибридного ARQ

PHICH передает указание подтверждения гибридного ARQ терминалу, требуется ли повторная передача транспортного блока.

EPDCCH — расширенный физический нисходящий канал управления

EPDCCH предназначается, чтобы использоваться, чтобы улучшить спектральное повторное использование ресурсов канала управления. Это поддерживает CoMP, нисходящий MIMO, beamforming, и координацию интерференции межъячейки (ICIC) частотного диапазона.

Функции

развернуть все

ltePBCHФизический канал телевизионного вещания
ltePBCHIndicesИндексы элемента ресурса PBCH
ltePBCHPRBSPBCH псевдослучайная последовательность скремблирования
ltePBCHDecodeФизическое декодирование канала телевизионного вещания
ltePDSCHФизический нисходящий канал совместно использованный канал
lteNPDSCHСгенерируйте символы NPDSCH
ltePDSCHIndicesФизический нисходящий канал совместно использованный канал (PDSCH) индексы элемента ресурса
lteNPDSCHIndicesСгенерируйте индексы NPDSCH RE
lteDMRSСигналы ссылки демодуляции UE-specific
lteDMRSIndicesИндексы элемента ресурса UE-specific DM-RS
ltePDSCHPRBSPDSCH псевдослучайная последовательность скремблирования
ltePDSCHDecodeФизический нисходящий канал совместно использованное декодирование канала
lteNPDSCHDecodeДекодируйте символы NPDSCH
ltePDCCHФизический нисходящий канал управления
ltePDCCHIndicesИндексы элемента ресурса PDCCH
ltePDCCHPRBSPDCCH псевдослучайная последовательность скремблирования
ltePDCCHInterleaveПеремежение PDCCH и циклический сдвиг
ltePDCCHDeinterleaveУстранение чередования PDCCH и циклическая перемена
ltePDCCHSearchPDCCH передают в нисходящем направлении поиск управляющей информации
ltePDCCHSpaceКандидаты пространства поиска PDCCH
ltePDCCHInfoИнформация о ресурсе PDCCH
ltePDCCHDecodeФизическое нисходящее декодирование канала управления
ltePCFICHФизический канал индикатора формата управления
ltePCFICHIndicesИндексы элемента ресурса PCFICH
ltePCFICHPRBSPCFICH псевдослучайная последовательность скремблирования
ltePCFICHInfoИнформация о ресурсе PCFICH
ltePCFICHDecodeФизическое декодирование канала индикатора формата управления
ltePHICHФизический гибридный канал индикатора ARQ
ltePHICHIndicesИндексы элемента ресурса PHICH
ltePHICHInfoИнформация о ресурсе PHICH
ltePHICHPRBSPHICH псевдослучайная последовательность скремблирования
ltePHICHPrecodeПредварительное кодирование PHICH
ltePHICHDeprecodePHICH deprecoding
ltePHICHTransmitDiversityDecodeДекодирование PHICH OSFBC
ltePHICHDecodeФизическое гибридное декодирование канала индикатора ARQ
lteEPDCCHРасширенный физический нисходящий канал управления

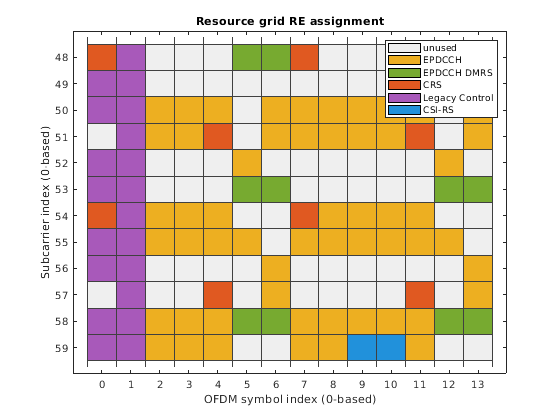

lteEPDCCHIndicesРасширенный физический нисходящий канал управления (EPDCCH) индексы элемента ресурса
lteEPDCCHDMRSСигналы ссылки демодуляции EPDCCH
lteEPDCCHDMRSIndicesИндексы элемента ресурса EPDCCH DM-RS
lteEPDCCHPRBSEPDCCH псевдослучайная последовательность скремблирования
lteEPDCCHSearchРасширенный нисходящий поиск управляющей информации
lteEPDCCHSpaceEPDCCH кандидаты пространства поиска
lteEPDCCHDecodeРасширенный физический нисходящий канал управления (EPDCCH) декодирование

Темы

Группа элемента ресурса

Группы элемента ресурса (REGs)

Вводит группы элемента ресурса (REGs), используемый в определении отображения каналов управления.

PBCH

PBCH обрабатывающие функции

Представление блок-схемы физического канала телевизионного вещания (PBCH) обработка и присоединенные функции в LTE Toolbox.

PDSCH

Нисходящий разделяемый канал

Описывает обработку транспортных блоков (данные), чтобы создать нисходящий канал совместно использованный канал и физическая обработка канала, чтобы создать физический нисходящий канал совместно использованный канал.

PDSCH обрабатывающие функции

Представление блок-схемы физического нисходящего канала совместно использованный канал (PDSCH) обработка и присоединенные функции в LTE Toolbox.

DL-SCH модели и PDSCH

В этом примере показано, как создать физический нисходящий канал совместно использованный канал (PDSCH).

PDCCH

Нисходящий канал управления

Описывает сообщения нисходящей управляющей информации (DCI), кодирование канала DCI и физическую обработку канала, чтобы создать физический нисходящий канал управления.

PDCCH обрабатывающие функции

Представление блок-схемы физического нисходящего канала управления (PDCCH) обработка и присоединенные функции в LTE Toolbox.

DCI модели и PDCCH

В этом примере показано, как смоделировать область управления, используемую в подкадре нисходящего канала LTE и его структуре канала.

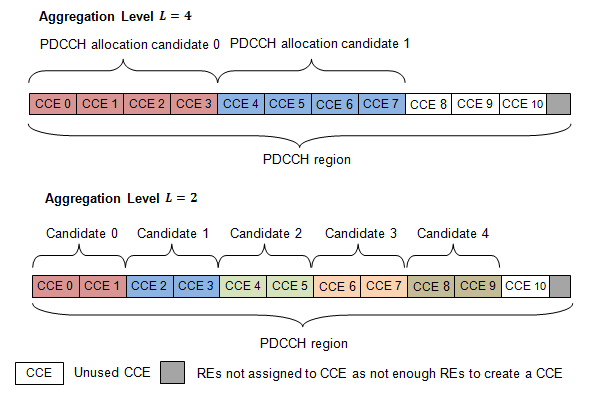

Поиск вслепую PDCCH и декодирование DCI

Понимание средств в качестве примера области управления, используемой в подкадре нисходящего канала LTE и его структуре канала путем показа, как сообщение Нисходящей управляющей информации (DCI) сгенерировано и передано по Физическому Нисходящему Каналу Управления (PDCCH) и восстановлено путем выполнения слепого декодирования с помощью LTE Toolbox™.

PCFICH

Канал Индикатора формата управления (CFI)

Описывает индикатор формата управления (CFI).

PCFICH обрабатывающие функции

Представление блок-схемы физического канала индикатора формата управления (PCFICH) обработка и присоединенные функции в LTE Toolbox.

CFI модели и PCFICH

В этом примере показано, как сгенерировать PCFICH с LTE Toolbox™.

PHICH

Канал Индикатора HARQ (HI)

Описывает гибридную автоматическую повторную схему (HARQ) запроса исправления ошибок, Индикатора HARQ (HI) и физической обработки канала, чтобы создать физический канал индикатора HARQ.

PHICH обрабатывающие функции

Представление блок-схемы физического канала индикатора HARQ (PHICH) обработка и присоединенные функции в LTE Toolbox.

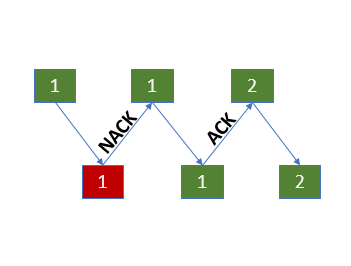

Индикатор HARQ модели и PHICH

В этом примере показано, как реализовать Индикатор HARQ (HI) и физический канал HI (PHICH).
