Наложите Бостонские дороги на ортофотографии. Обратите внимание на то, что mapshow чертит новый слой в осях вместо замены его содержимого.

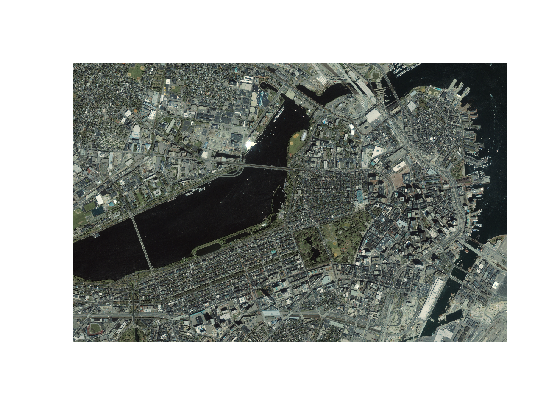

Отобразите изображение.

figure
mapshow boston.tif
axis image off manual

Преобразуйте Бостонские дороги к модулям ног обзора и наложения на ортофотографии.

S = shaperead('boston_roads.shp');
surveyFeetPerMeter = unitsratio('sf','meter');
x = surveyFeetPerMeter * [S.X];
y = surveyFeetPerMeter * [S.Y];
mapshow(x,y)

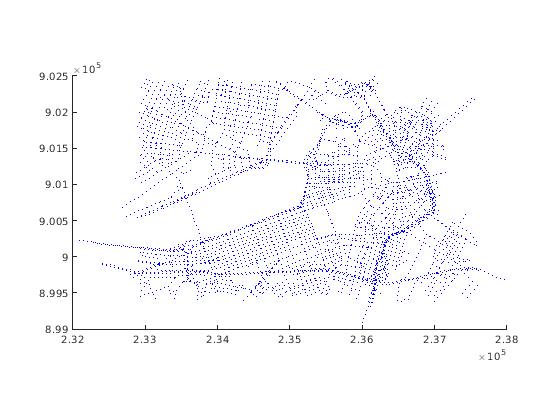

Считайте векторные данные и отобразите их с помощью пунктирной линии.

roads = shaperead('boston_roads.shp');
figure
mapshow(roads,'LineStyle',':');

Создайте спецификацию символа, чтобы различать различные типы дорог. Например, можно скрыть очень незначительные дороги (CLASS=6) путем выключения их видимости и сделать главные дороги (CLASS=1-4) более видимый путем увеличения их ширин линии. Эта спецификация символа также использует цвет, чтобы различать типы дорог.

roadspec = makesymbolspec('Line',...
                          {'ADMIN_TYPE',0,'Color','cyan'}, ...
                          {'ADMIN_TYPE',3,'Color','red'},...
                          {'CLASS',6,'Visible','off'},...
                          {'CLASS',[1 4],'LineWidth',2});

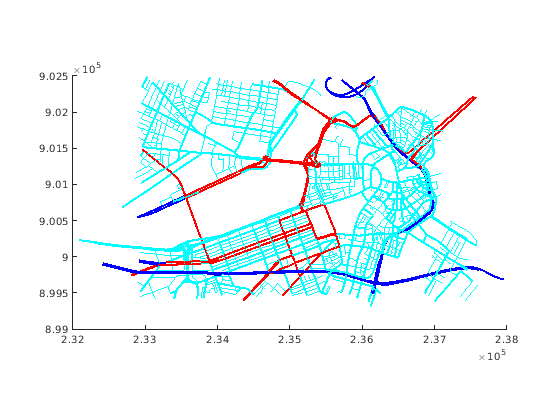

Отобразите векторные данные с помощью спецификации символа.

figure
mapshow('boston_roads.shp','SymbolSpec',roadspec);

Создайте спецификацию символа и задайте цвет по умолчанию, используемый в линиях. Как замечено в предыдущем примере, значение по умолчанию является синим. Этот пример устанавливает значение по умолчанию на черный цвет.

roadspec = makesymbolspec('Line',...
                              {'Default', 'Color', 'black'}, ...
                              {'ADMIN_TYPE',0,'Color','c'}, ...
                              {'ADMIN_TYPE',3,'Color','r'},...
                              {'CLASS',6,'Visible','off'},...
                              {'CLASS',[1 4],'LineWidth',2});

Отобразите векторные данные, с помощью спецификации символа. Отметьте, как главные дороги, отображенные в синем в предыдущем примере, являются теперь черными.

figure
mapshow('boston_roads.shp','SymbolSpec',roadspec);

Создайте спецификацию символа, установив различные свойства.

roadspec = makesymbolspec('Line',...
                              {'Default', 'Color', 'yellow'}, ...
                              {'ADMIN_TYPE',0,'Color','c'}, ...
                              {'ADMIN_TYPE',3,'Color','r'},...
                              {'CLASS',6,'Visible','off'},...
                              {'CLASS',[1 4],'LineWidth',2});

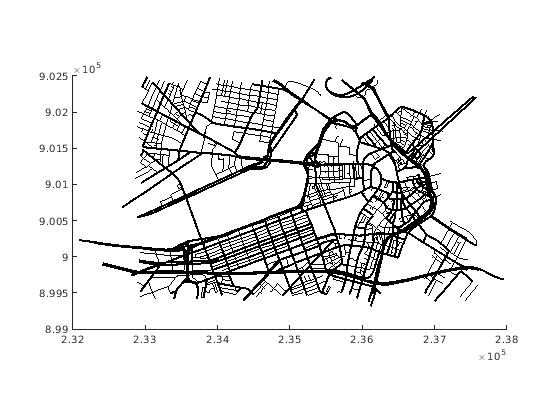

Отобразите векторные данные, задав цвет на командной строке.

figure
mapshow('boston_roads.shp', 'Color', 'black', 'SymbolSpec', roadspec);

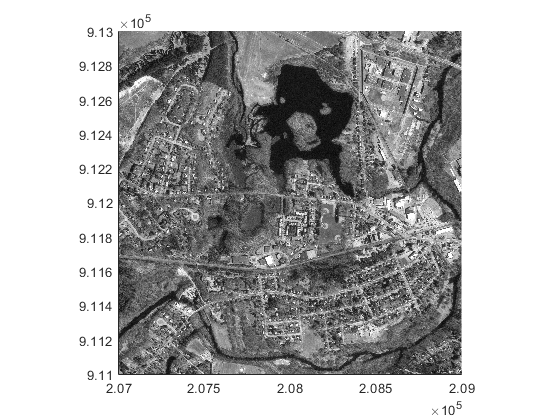

Импортируйте ортофотографию Согласия, MA, наряду с объектом ссылки ячеек карты и палитрой. Отобразите ортофотографию с помощью mapshow функция.

[ortho,R,cmap] = readgeoraster('concord_ortho_w.tif');
mapshow(ortho,cmap,R)

Импортируйте файл форм, содержащий координаты береговой линии водоема в середине ортофотографии. Проверьте, что данные представляют многоугольник путем запроса его Geometry поле .

pond = shaperead('concord_hydro_area.shp','RecordNumbers',14);
pond.Geometry

ans =
'Polygon'

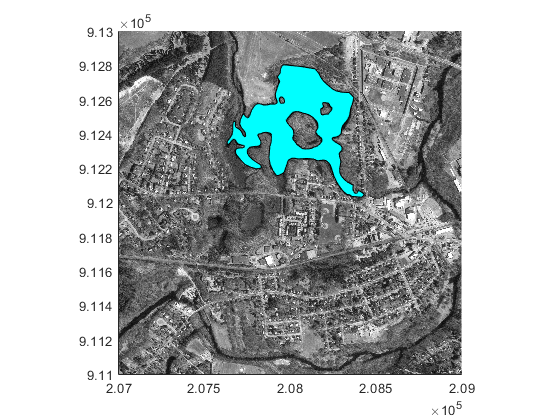

Отобразите многоугольник по ортофотографии. Внешний контур обрисовывает в общих чертах водоем, и внутренние контуры обрисовывают в общих чертах острова.

mapshow(pond,'FaceColor','c')

Считайте данные о ландшафте SDTS для Горы Вашингтон. Получите информацию, такую как индикаторы недостающих данных с помощью georasterinfo. Замените недостающие данные на NaN значения с помощью standardizeMissing.

[Z,R] = readgeoraster('9129CATD.DDF','OutputType','double');
info = georasterinfo('9129CATD.DDF');
Z = standardizeMissing(Z,info.MissingDataIndicator);

Просмотрите данные о ландшафте как mesh. Примените палитру, подходящую для данных о ландшафте с помощью demcmap.

figure
mapshow(Z,R,'DisplayType','mesh');
demcmap(Z)

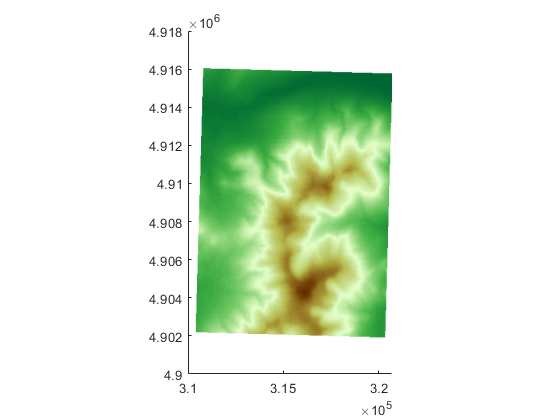

Просмотрите данные о ландшафте как поверхность.

figure
mapshow(Z,R,'DisplayType','surface');
demcmap(Z)

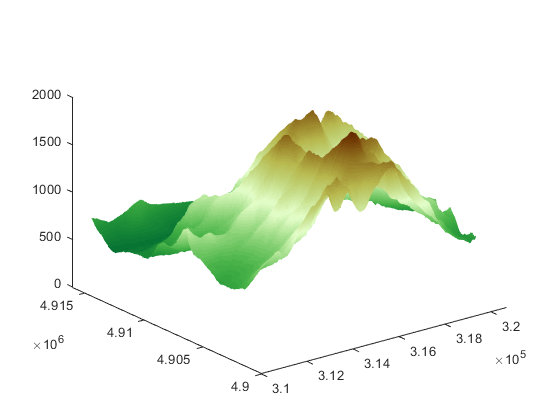

Просмотрите данные о ландшафте как 3-D поверхность.

view(3);
axis normal

Считайте файлы данных ландшафта для Горы Вашингтон и Смонтируйте Дартмут. Отображать данные на графике как поверхность с помощью mapshow, растр должен иметь тип single или double. Задайте тип данных для растра с помощью 'OutputType' пара "имя-значение".

[ZWash,RWash] = readgeoraster('MtWashington-ft.grd','OutputType','double');
[ZDart,RDart] = readgeoraster('MountDartmouth-ft.grd','OutputType','double');

Найдите недостающие данные с помощью georasterinfo функция. Функция возвращает объект с MissingDataIndicator свойство, которое указывает, какое значение представляет недостающие данные. Замените недостающие данные на NaN значения с помощью standardizeMissing функция.

infoWash = georasterinfo('MtWashington-ft.grd');
ZWash = standardizeMissing(ZWash,infoWash.MissingDataIndicator);

infoDart = georasterinfo('MountDartmouth-ft.grd');
ZDart = standardizeMissing(ZDart,infoDart.MissingDataIndicator);

Отобразите данные о ландшафте под линиями контура и метками путем определения 'ZData' пара "имя-значение" как матрица нулей. Примените палитру, подходящую для данных о ландшафте с помощью demcmap.

hold on
mapshow(ZWash,RWash,'DisplayType','surface','ZData',zeros(RWash.RasterSize))
mapshow(ZDart,RDart,'DisplayType','surface','ZData',zeros(RDart.RasterSize))
axis equal
demcmap(ZWash)

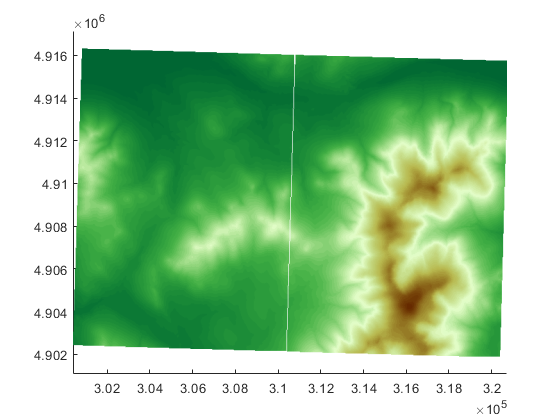

Наложите черные линии контура и метки.

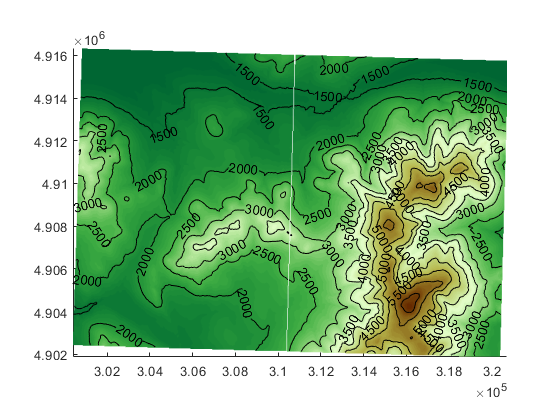

mapshow(ZWash,RWash,'DisplayType','contour',...
    'LineColor','k','ShowText','on');
mapshow(ZDart,RDart,'DisplayType','contour',...
    'LineColor','k','ShowText','on');
