В этом примере показано, как добавить заголовок и подписи по осям к графику при помощи title
xlabel
, и ylabel
функции. Это также показывает, как настроить внешний вид текста осей путем изменения размера шрифта.

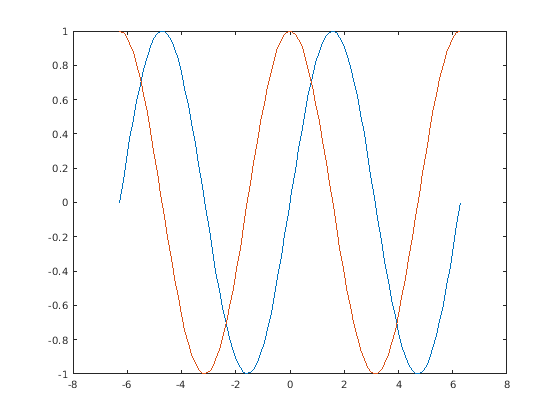

Создайте x
как 100 линейно распределенных значений между и . Создайте y1
и y2
как синус и значения косинуса x
. Постройте оба набора данных.
x = linspace(-2*pi,2*pi,100); y1 = sin(x); y2 = cos(x); figure plot(x,y1,x,y2)

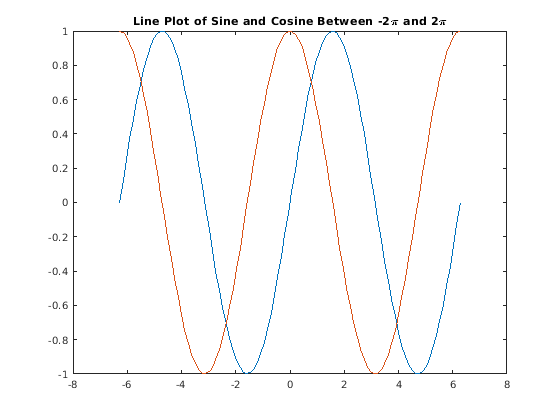

Добавьте заголовок на график при помощи title
функция. Отобразить греческий символ , используйте синтаксис TeX, \pi
.
title('Line Plot of Sine and Cosine Between -2\pi and 2\pi')

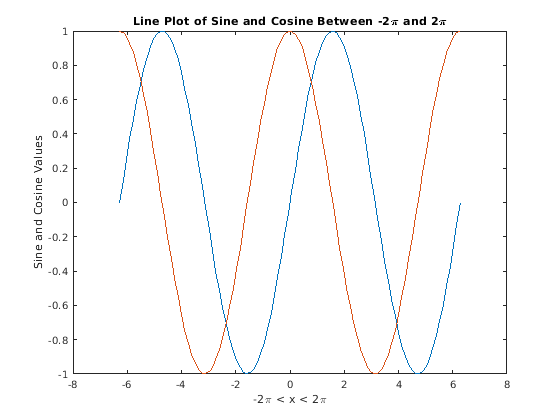

Добавьте подписи по осям в график при помощи xlabel
и ylabel
функции.
xlabel('-2\pi < x < 2\pi') ylabel('Sine and Cosine Values')

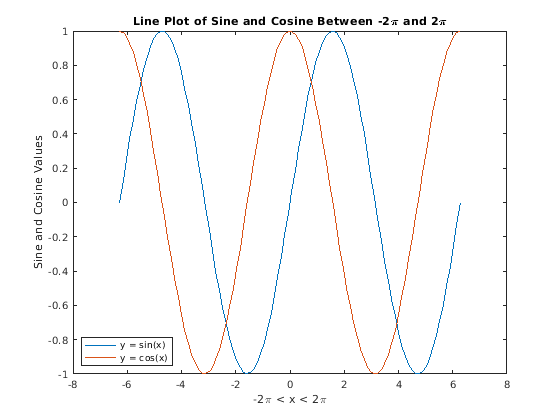

Добавление легенды к графику, которое идентифицирует каждый набор данных с помощью legend
функция. Задайте описания легенды в порядке, что вы строите графики. Опционально, задайте местоположение легенды с помощью одного из восьми основных или подосновных направлений, в этом случае, 'southwest'
.
legend({'y = sin(x)','y = cos(x)'},'Location','southwest')

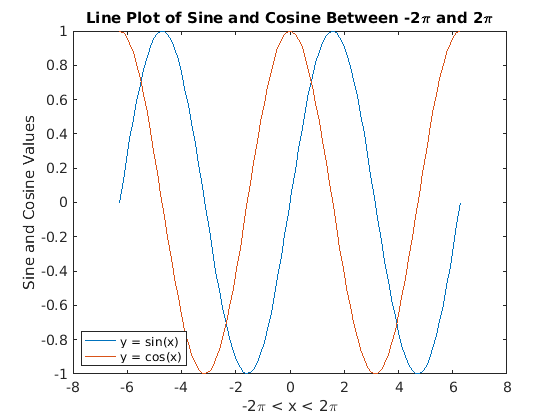

Axes
объекты имеют свойства, которые можно использовать, чтобы настроить внешний вид осей. Например, FontSize
свойство управляет размером шрифта заголовка, меток и легенды.
Доступ к текущему Axes
объект с помощью gca
функция. Затем используйте запись через точку, чтобы установить FontSize
свойство.
ax = gca; ax.FontSize = 13;
Включайте значение переменных в текст заголовка при помощи num2str
функционируйте, чтобы преобразовать значение в текст. Можно использовать аналогичный подход, чтобы добавить значения переменных в записи легенды или подписи по осям.
Добавьте заголовок со значением .
k = sin(pi/2);
title(['sin(\pi/2) = ' num2str(k)])
