Добавьте аннотации, чтобы строить диаграмму
Аннотации являются дополнительной информацией, добавленной к графику, чтобы помочь идентифицировать важную информацию. Этот пример сначала объясняет различные типы аннотаций, и затем показывает вам, как добавить круги и стрелки с текстом к графику.
Типы аннотаций
Используйте annotation функция, чтобы добавить аннотации в график. Первый вход к функции задает тип аннотации, которую вы хотите создать.
Если вы задаете тип как
'line'Стрелка,'doublearrow', или'textarrow', затем второй вход является запуском и окончанием x положения аннотации. Третий вход является запуском и окончанием y положения аннотации. Например,annotation('line',[x_begin x_end],[y_begin y_end]).Если вы задаете тип как
'rectangle','ellipse', или'textbox', затем второй аргумент является местоположением и размером. Например,annotation('rectangle',[x y w h]).
Использование аннотаций нормировало модули фигуры и может охватить несколько осей в фигуре.
Создайте простой график

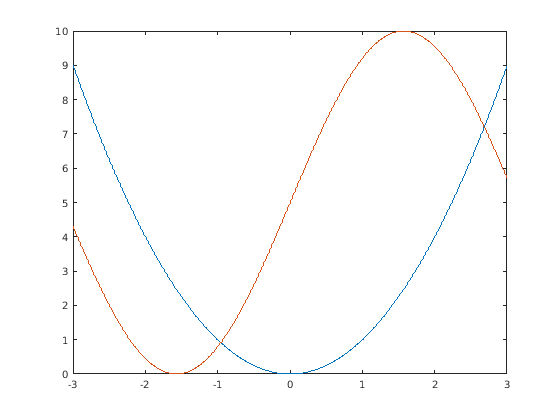

Задайте и функции построения графика f(x) и g(x).
x = -3.0:0.01:3.0; f = x.^2; g = 5*sin(x) + 5; figure plot(x,f) hold on plot(x,g) hold off
Круговые аннотации

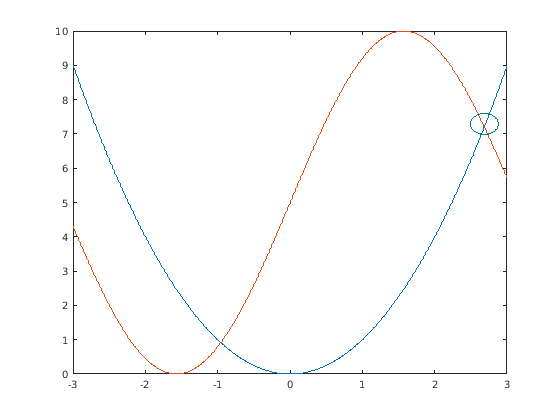

Добавьте круг в график, чтобы подсветить где f(x) и g(x) равны. Чтобы создать круг, используйте 'ellipse' опция для типа аннотации.
Настройте круг путем установки свойств основного объекта. Возвратите Ellipse возразите как выходной аргумент от annotation функция. Затем свойства доступа объекта с помощью записи через точку. Например, установите Color свойство.
elps = annotation('ellipse',[.84 .68 .05 .05])elps =
Ellipse with properties:
Color: [0 0 0]
FaceColor: 'none'
LineStyle: '-'
LineWidth: 0.5000
Position: [0.8400 0.6800 0.0500 0.0500]
Units: 'normalized'
Show all properties
elps.Color = [0 0.5 0.5];
Аннотации стрелки с текстом
Добавьте стрелку с текстом в график с помощью 'textarrow' опция для типа аннотации.
Можно настроить стрелку с текстом путем установки свойств основного объекта. Возвратите TextArrow возразите как выходной аргумент от annotation функция. Затем свойства доступа объекта с помощью записи через точку. Например, установите String свойство к требуемому тексту и Color свойство к значению цвета.
ta = annotation('textarrow', [0.76 0.83], [0.71 0.71])ta =
TextArrow with properties:
String: {''}
FontName: 'Helvetica'
FontSize: 10
Color: [0 0 0]
TextColor: [0 0 0]
LineStyle: '-'
LineWidth: 0.5000
HeadStyle: 'vback2'
Position: [0.7600 0.7100 0.0700 0]
Units: 'normalized'
X: [0.7600 0.8300]
Y: [0.7100 0.7100]
Show all properties
ta.String = 'f(x) = g(x) ';
ta.Color = [0 0.5 0.5];
