text

Добавьте текстовые описания в точки данных

свернуть все на странице

Синтаксис

text(x,y,txt)

text(x,y,z,txt)

text(___,Name,Value)

text(ax,___)

t = text(___)

Описание

пример

text(x,y,txt) добавляет текстовое описание к одной или нескольким точкам данных в текущей системе координат с помощью текста, заданного txt. Чтобы добавить текст в одну точку, задайте x и y как скаляры. Чтобы добавить текст в несколько точек, задайте x и y как векторы с равной длиной.

text(x,y,z,txt) располагает текст в 3-D координаты.

пример

text(___,Name,Value) задает Text свойства объектов с помощью одной или нескольких пар "имя-значение". Например, 'FontSize',14 устанавливает размер шрифта на 14 точек. Можно задать текстовые свойства с любой из комбинаций входных аргументов в предыдущих синтаксисах. Если вы задаете Position и String свойства как пары "имя-значение", затем вы не должны задавать xYZ, и txt входные параметры.

text(ax,___) создает текст в Декартовых, полярных, или географических осях, заданных ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

t = text(___) возвращает один или несколько текстовых объектов. Используйте t изменить свойства текстовых объектов после того, как они создаются. Для списка свойств и описаний, смотрите Text Properties. Можно задать выход с любым из предыдущих синтаксисов.

Примеры

свернуть все

Добавление текстового описания к точке данных

Скрипт Open Live Script

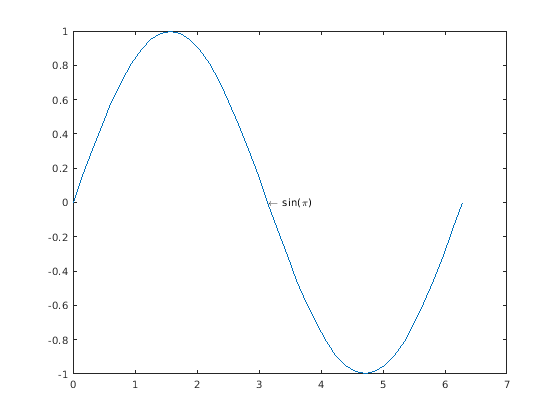

Постройте синусоиду. В точке $(π, 0)$ , добавьте текстовое описание $\sin (π)$ . Используйте синтаксис TeX \pi для греческой буквы $π$ . Используйте \leftarrow отобразить указывающую налево стрелу.

x = 0:pi/20:2*pi;
y = sin(x);
plot(x,y)
text(pi,0,'\leftarrow sin(\pi)')

Для списка греческих символов и другой разметки TeX, смотрите Interpreter описание свойства.

Добавление текста к нескольким точкам данных

Скрипт Open Live Script

Постройте график. Добавьте тот же текст в две точки вдоль линии.

x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)

xt = [-2 2];
yt = [16 -16];
str = 'dy/dx = 0';
text(xt,yt,str)

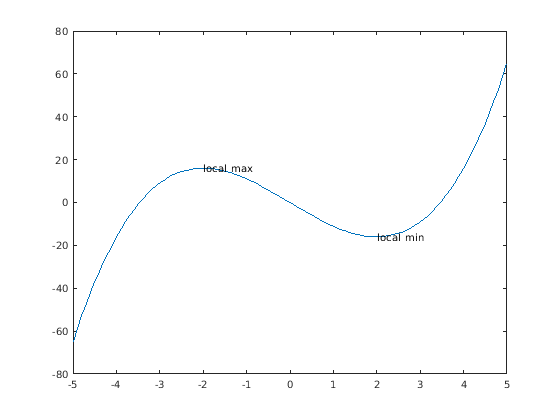

Добавьте различный текст в каждую точку путем определения str как массив ячеек.

x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)

xt = [-2 2];
yt = [16 -16];
str = {'local max','local min'};
text(xt,yt,str)

Отображение многострочного текста

Скрипт Open Live Script

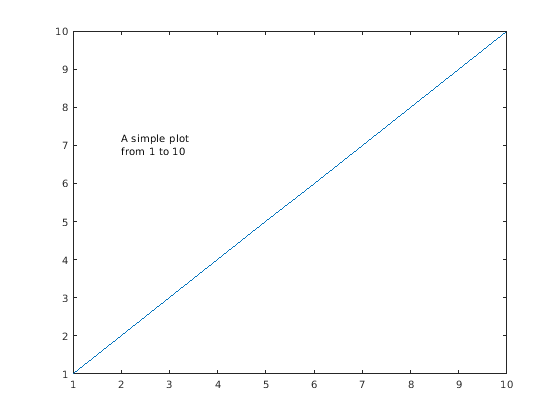

Постройте график и добавьте одно текстовое описание в оси. Отобразите многострочный текст путем определения str как массив ячеек.

plot(1:10)
str = {'A simple plot','from 1 to 10'};
text(2,7,str)

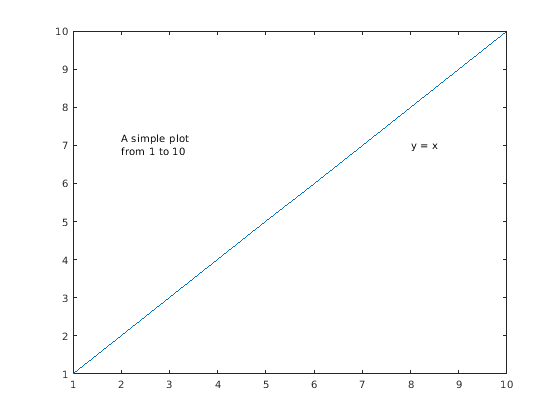

Постройте график и добавьте два текстовых описания в оси. При добавлении нескольких текстовых описаний в оси отобразите многострочный текст путем определения вложенных массивов ячеек.

plot(1:10)
str = {{'A simple plot','from 1 to 10'},'y = x'};
text([2 8],[7 7],str)

Задание размера текста и цвета

Скрипт Open Live Script

Постройте график и добавьте текстовое описание в оси. Используйте красный, размер 14 шрифтов.

plot(1:10)
text(2,8,'A Simple Plot','Color','red','FontSize',14)

Модификация существующего текста

Скрипт Open Live Script

Постройте график и добавьте два текстовых описания вдоль линии. Возвратите текстовые объекты, t.

x = linspace(-5,5);
y = x.^3-12*x;
plot(x,y)
t = text([-2 2],[16 -16],'dy/dx = 0')

t =
  2x1 Text array:

  Text    (dy/dx = 0)
  Text    (dy/dx = 0)

text функция создает один текстовый объект для каждого текстового описания. Таким образом, t содержит два текстовых объекта.

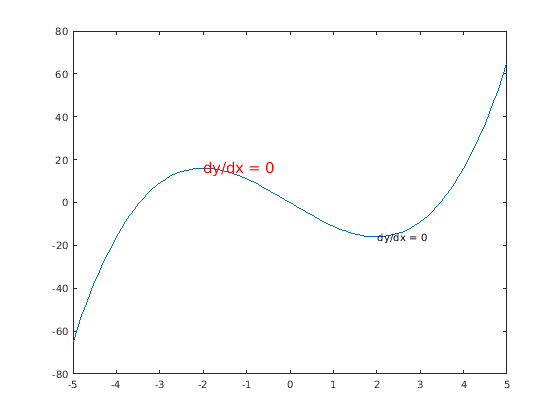

Измените цветной и размер шрифта для первого текстового объекта с помощью t(1). Используйте запись через точку, чтобы установить свойства. Если вы используете более ранний релиз, используйте set функцию вместо этого.

t(1).Color = 'red';
t(1).FontSize = 14;

Входные параметры

свернуть все

`x` — Первая координата
скаляр | вектор

Первая координата, заданная в одной из следующих форм:

Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.

Интерпретация первой координаты зависит от типа осей:

Для Осей декартовой системы координат первой координатой является x - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных осей первая координата является углом в полярных координатах θ в радианах.
Для географических осей первая координата является широтой в градусах.

x и y должны быть равные размеры.

Чтобы управлять размещением текста с отношением к заданной точке, используйте HorizontalAlignmentVerticalAlignment , и Extent свойства Text объект.

Типы данных: double | categorical | datetime | duration

`y` — Вторая координата
скаляр | вектор

Вторая координата, заданная в одной из следующих форм:

Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.

Интерпретация второй координаты зависит от типа осей:

Для Осей декартовой системы координат второй координатой является y - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных осей вторая координата является радиусом в модулях данных.
Для географических осей вторая координата является долготой в градусах.

x и y должны быть равные размеры.

Типы данных: double | categorical | datetime | duration

`z` — Третья координата
0 (значений по умолчанию) | скаляр | вектор

Третья координата, заданная в одной из следующих форм:

Скаляр — Добавляет текст в одну точку.
Вектор — Добавляет текст в несколько точек.

Интерпретация третьей координаты зависит от типа осей:

Для Осей декартовой системы координат третьей координатой является z - положение оси в модулях данных. Чтобы изменить модули, установите Units свойство для Text объект.
Для полярных и географических осей третья координата влияет на разделение на уровни текста на осях.

xY, и z должны быть равные размеры.

Типы данных: double | categorical | datetime | duration

`txt` — Текст, чтобы отобразиться
вектор символов | строковый скаляр | символьный массив | массив строк | массив ячеек | категориальный массив

Текст, чтобы отобразиться в виде вектора символов, строкового скаляра, символьного массива, массива строк, массива ячеек или категориального массива.

Текст для единственной точки данных

Чтобы добавить текст в одну точку, задайте txt как вектор символов или строковый скаляр. Например, text(.5,.5,'my text').

Для многострочного текста:

Используйте массив ячеек, где каждая ячейка содержит линию текста. Например, text(.5,.5,{'first','second'}).
Используйте массив строк, где каждым элементом является линия текста. Например, text(.5,.5,["first","second"]).
Используйте символьный массив с несколькими строками, где каждая строка содержит то же количество символов. Например, text(.5,.5,['first '; 'second']).
Используйте sprintf создать символ новой строки. Например, text(.5,.5,sprintf('first \nsecond')).

Если вы задаете текст как категориальный массив, MATLAB^® использует значения в массиве, не категории.

Текст для нескольких точек данных

Чтобы отобразить тот же текст в каждом местоположении, задайте txt как вектор символов или строка. Например, text([0 1],[0 1],'my text').

Чтобы отобразить различный текст в каждом местоположении, используйте массив ячеек. Например, text([0 1],[0 1],{'first','second'}).

Для многострочного текста используйте вложенные массивы ячеек. Например, text([0 1],[0 1],{{'first','new line'},'second'}).

Греческие буквы, специальные символы и числовые переменные

Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы, используют синтаксис TeX. Для списка поддерживаемой разметки смотрите Interpreter свойство.

Чтобы включать числовые переменные в текст, используйте num2str функция.

v = 42;
txt = ['The value is ',num2str(v)];

`ax` — Целевые оси
`Axes` возразите | `PolarAxes` возразите | `GeographicAxes` объект

Целевые оси в виде Axes объект, PolarAxes объект или GeographicAxes объект. Если вы не задаете оси, то text использует текущую систему координат.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: text(.5,.5,'my text','FontSize',14,'Color','red')

Примечание

Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Text Properties.

`'FontSize'` 'FontSize'
скалярное значение, больше, чем нуль

Размер шрифта в виде скалярного значения, больше, чем нуль в модулях точки. Размер шрифта по умолчанию зависит от конкретной операционной системы и локали. Одна точка равняется 1/72 дюйм. Чтобы изменить модули шрифта, используйте FontUnits свойство.

Пример: 12

`'FontWeight'` — Символьная толщина
`'normal'` (значение по умолчанию) | `'bold'`

Символьная толщина в виде 'normal' или 'bold'.

MATLAB использует FontWeight свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.

`'FontName'` FontName
поддерживаемое название шрифта | `'FixedWidth'`

Название шрифта в виде поддерживаемого названия шрифта или 'FixedWidth'. Чтобы отобразить и распечатать текст правильно, необходимо выбрать шрифт, который поддерживает система. Стандартный шрифт зависит от вашей операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины использует корневой FixedWidthFontName свойство. Установка корневого FixedWidthFontName свойство заставляет незамедлительное обновление отображения использовать новый шрифт.

`'Color'` TextColor
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет текста в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия. Значение по умолчанию [0 0 0] соответствует черный.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

`'HorizontalAlignment'` — Выравнивание по горизонтали текста относительно точки положения
`'left'` (значение по умолчанию) | `'center'` | `'right'`

Выравнивание по горизонтали текста относительно x значение в Position свойство в виде одного из значений в этой таблице. Вертикальная линия указывает где x значение находится относительно текста.

Значение Результат

Значение	Результат
`'left'` (значение по умолчанию)
`'center'`
`'right'`

'left' (значение по умолчанию)

'center'

'right'

`'Position'` — Местоположение текста
[0 0 0] (значение по умолчанию) | двухэлементный вектор формы `[x y]` | трехэлементный вектор формы `[x y z]`

Местоположение текста в виде двухэлементного вектора формы [x y] или трехэлементный вектор формы [x y z]. Если вы не используете третий элемент, z, затем MATLAB устанавливает его на 0.

Задайте положение с помощью числовых значений. Чтобы преобразовать datetime или значения длительности к соответствующим числовым значениям для конкретного координатного направления, смотрите ruler2num.

По умолчанию значение положения задано в модулях данных. Чтобы изменить модули, используйте Units свойство.

Пример: [0.5 0.5 0]

`'Units'` — Положение и модули степени
`'data'` (значение по умолчанию) | `'normalized'` | `'inches'` | `'centimeters'` | `'characters'` | `'points'` | `'pixels'`

Модули положения в виде одного из значений в этой таблице.

Модули	Описание
`'data'` (значение по умолчанию)	Координаты данных.
`'normalized'`	Нормированный относительно осей. Левый нижний угол осей сопоставляет с `(0,0)` и правый верхний угол сопоставляет с `(1,1)`.
`'inches'`	'inches'.
`'centimeters'`	'centimeters'.
`'characters'`	На основе размера символа системного шрифта по умолчанию. Ширина символов = ширина буквы `x`. Высота символа = расстояние между базовыми линиями двух строк текста.
`'points'`	'points'. Один пункт равен 1/72 дюйма.
`'pixels'`	'pixels'. Начиная с версии R2015b, значения размеров в пикселях не зависят от вашего системного разрешения в системах Windows^® и Macintosh: В системах Windows пиксель составляет 1/72 дюйма. В системах Macintosh пиксель составляет 1/72 дюйма. В системах Linux^® размер пикселя определяется вашим системным разрешением.

Все модули, за исключением 'data', измеряются от левого нижнего угла осей. Это свойство влияет на Position и Extent свойства.

Если вы задаете Position и Units свойства как Name,Value пары при создании Text объект, затем порядок вопросов спецификации. Чтобы задать положение с конкретными модулями, установите Units свойство перед Position свойство.

`'Interpreter'` — Текстовый интерпретатор
`'tex'` (значение по умолчанию) | `'latex'` | `'none'`

Текстовый интерпретатор в виде одного из этих значений:

'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.
'latex' — Интерпретируйте символы, использующие разметку LATEX.
'none' — Отобразите буквенные символы.

TeX Markup

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.

Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете интерпретатор на 'tex', поддерживаемые модификаторы следующие.

Модификатор	Описание	Пример
`^{ }`	Верхний индекс	`'text^{superscript}'`
`_{ }`	Индекс	`'text_{subscript}'`
`\bf`	Bold font	`'\bf text'`
`\it`	Курсивный шрифт	`'\it text'`
`\sl`	Наклонный шрифт (обычно то же самое как курсивный шрифт)	`'\sl text'`
`\rm`	Обычный шрифт	`'\rm text'`
`\fontname{specifier}}`	Название шрифта — Замена `specifier` с именем семейства шрифтов. Можно использовать это в сочетании с другими модификаторами.	`'\fontname{Courier} text'`
`\fontsize{specifier}}`	Размер шрифта — Замена `specifier` со значением числового скаляра в модулях точки.	`'\fontsize{15} text'`
`\color{specifier}}`	Цвет шрифта — Замена `specifier` с одним из этих цветов: `red`, `green`, `yellowПурпурный`, `blue`, `black`, `whiteсерый`, `darkGreen`, `orange`, или `lightBlue`.	`'\color{magenta} text'`
`\color[rgb]{specifier}`	Цвет пользовательского шрифта — Замена `specifier` с трехэлементным триплетом RGB.	`'\color[rgb]{0,0.5,0.5} text'`

Эта таблица приводит поддерживаемые специальные символы для 'tex' интерпретатор.

Последовательность символов	Символ	Последовательность символов	Символ	Последовательность символов	Символ
`\alpha`	α	`\upsilon`	υ	`\sim`	~
`\angle`	∠	`\phi`		`\leq`	≤
`\ast`	`*`	`\chi`	χ	`\infty`	∞
`\beta`	β	`\psi`	ψ	`\clubsuit`	♣
`\gamma`	γ	`\omega`	ω	`\diamondsuit`	♦
`\delta`	δ	`\Gamma`	Γ	`\heartsuit`	♥
`\epsilon`	ϵ	`\Delta`	Δ	`\spadesuit`	♠
`\zeta`	ζ	`\Theta`	Θ	`\leftrightarrow`	↔
`\eta`	η	`\Lambda`	Λ	`\leftarrow`	←
`\theta`	θ	`\Xi`	Ξ	`\Leftarrow`	⇐
`\vartheta`	ϑ	`\Pi`	Π	`\uparrow`	↑
`\iota`	ι	`\Sigma`	Σ	`\rightarrow`	→
`\kappa`	κ	`\Upsilon`	ϒ	`\Rightarrow`	⇒
`\lambda`	λ	`\Phi`	Φ	`\downarrow`	↓
`\mu`	µ	`\Psi`	Ψ	`\circ`	º
`\nu`	ν	`\Omega`	Ω	`\pm`	±
`\xi`	ξ	`\forall`	∀	`\geq`	≥
`\pi`	π	`\exists`	∃	`\propto`	∝
`\rho`	ρ	`\ni`	∍	`\partial`	∂
`\sigma`	σ	`\cong`	≅	`\bullet`	•
`\varsigma`	ς	`\approx`	≈	`\div`	÷
`\tau`	τ	`\Re`	ℜ	`\neq`	≠
`\equiv`	≡	`\oplus`	⊕	`\aleph`	ℵ
`\Im`	ℑ	`\cup`	∪	`\wp`	℘
`\otimes`	⊗	`\subseteq`	⊆	`\oslash`	∅
`\cap`	∩	`\in`	∈	`\supseteq`	⊇
`\supset`	⊃	`\lceil`	⌈	`\subset`	⊂
`\int`	∫	`\cdot`	·	`\o`	ο
`\rfloor`	⌋	`\neg`	¬	`\nabla`	∇
`\lfloor`	⌊	`\times`	x	`\ldots`	...
`\perp`	⊥	`\surd`	√	`\prime`	´
`\wedge`	∧	`\varpi`	ϖ	\0	∅
`\rceil`	⌉	`\rangle`	〉	`\mid`	\|
`\vee`	∨	`\langle`	〈	`\copyright`	©

Разметка LaTeX

Чтобы использовать разметку LATEX, установите интерпретатор на 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

Отображаемый текст использует стиль шрифта LaTeX по умолчанию. FontNameFontWeight , и FontAngle свойства не оказывают влияние. Чтобы изменить стиль шрифта, используйте разметку LATEX.

Максимальный размер текста, который можно использовать с интерпретатором LaTeX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.

Для получения дополнительной информации о системе LaTeX, смотрите веб-сайт Проекта LaTeX по https://www.latex-project.org/.

Выходные аргументы

свернуть все

`t` `Текст` объекты
`Text` объекты

Text объекты. Используйте элементы t изменить определенный Text объект после того, как это создается. Для списка свойств смотрите Text Properties.

Советы

По умолчанию, Clipping свойство для текстовых объектов установлено в 'off' таким образом, текст может появиться вне осей. Чтобы отсечь текст к контурам осей, установите свойство на 'on'.

Документация

text

Синтаксис

Описание

Примеры

Добавление текстового описания к точке данных

Добавление текста к нескольким точкам данных

Отображение многострочного текста

Задание размера текста и цвета

Модификация существующего текста

Входные параметры

x — Первая координата скаляр | вектор

y — Вторая координата скаляр | вектор

z — Третья координата 0 (значений по умолчанию) | скаляр | вектор

txt — Текст, чтобы отобразиться вектор символов | строковый скаляр | символьный массив | массив строк | массив ячеек | категориальный массив

Текст для единственной точки данных

Текст для нескольких точек данных

Греческие буквы, специальные символы и числовые переменные

ax — Целевые оси Axes возразите | PolarAxes возразите | GeographicAxes объект

Аргументы в виде пар имя-значение

Примечание

'FontSize' 'FontSize' скалярное значение, больше, чем нуль

'FontWeight' — Символьная толщина 'normal' (значение по умолчанию) | 'bold'

'FontName' FontName поддерживаемое название шрифта | 'FixedWidth'

'Color' TextColor [0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

'HorizontalAlignment' — Выравнивание по горизонтали текста относительно точки положения 'left' (значение по умолчанию) | 'center' | 'right'

'Position' — Местоположение текста[0 0 0] (значение по умолчанию) | двухэлементный вектор формы [x y] | трехэлементный вектор формы [x y z]

'Units' — Положение и модули степени 'data' (значение по умолчанию) | 'normalized' | 'inches' | 'centimeters' | 'characters' | 'points' | 'pixels'

'Interpreter' — Текстовый интерпретатор 'tex' (значение по умолчанию) | 'latex' | 'none'

TeX Markup

Разметка LaTeX

Выходные аргументы

t Текст объекты Text объекты

Советы

Смотрите также

Функции

Свойства

Темы

Представлено до R2006a

Документация MATLAB

Поддержка

`x` — Первая координата
скаляр | вектор

`y` — Вторая координата
скаляр | вектор

`z` — Третья координата
0 (значений по умолчанию) | скаляр | вектор

`txt` — Текст, чтобы отобразиться
вектор символов | строковый скаляр | символьный массив | массив строк | массив ячеек | категориальный массив

`ax` — Целевые оси
`Axes` возразите | `PolarAxes` возразите | `GeographicAxes` объект

`'FontSize'` 'FontSize'
скалярное значение, больше, чем нуль

`'FontWeight'` — Символьная толщина
`'normal'` (значение по умолчанию) | `'bold'`

`'FontName'` FontName
поддерживаемое название шрифта | `'FixedWidth'`

`'Color'` TextColor
[0 0 0] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`'HorizontalAlignment'` — Выравнивание по горизонтали текста относительно точки положения
`'left'` (значение по умолчанию) | `'center'` | `'right'`

`'Position'` — Местоположение текста
[0 0 0] (значение по умолчанию) | двухэлементный вектор формы `[x y]` | трехэлементный вектор формы `[x y z]`

`'Units'` — Положение и модули степени
`'data'` (значение по умолчанию) | `'normalized'` | `'inches'` | `'centimeters'` | `'characters'` | `'points'` | `'pixels'`

`'Interpreter'` — Текстовый интерпретатор
`'tex'` (значение по умолчанию) | `'latex'` | `'none'`

`t` `Текст` объекты
`Text` объекты
