В этом примере показано, как построить графики в тех же осях с помощью hold
функция, и как создать несколько осей в фигуре, использующей tiledlayout
функция. tiledlayout
функция является доступным запуском в R2019b. Если вы используете более ранний релиз, используйте subplot
функцию вместо этого.
По умолчанию новые графики очищают существующие графики и сбрасывают свойства осей, такие как заголовок. Однако можно использовать hold on

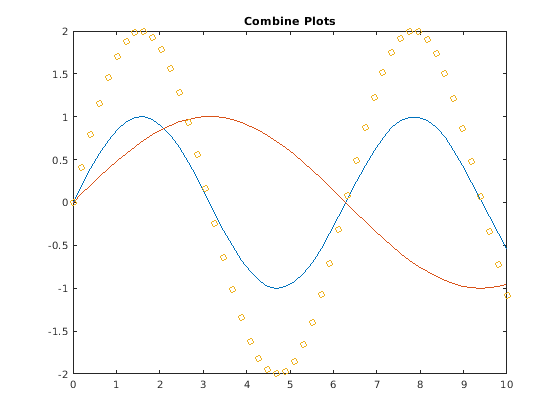

команда, чтобы построить несколько графиков в тех же осях. Например, постройте два графика и график рассеивания. После отключите удержание командой hold off.
x = linspace(0,10,50); y1 = sin(x); plot(x,y1) title('Combine Plots') hold on y2 = sin(x/2); plot(x,y2) y3 = 2*sin(x); scatter(x,y3) hold off
Когда состояние удержания включено, новые графики не очищают существующие графики или сбрасывают свойства осей, такие как заголовок или подписи по осям. Цикл графиков через цвета и стили линии на основе ColorOrder
и LineStyleOrder
свойства осей. Пределы осей и значения деления могут настроить, чтобы хранить новые данные.
Можно отобразить несколько осей на одной фигуре при помощи tiledlayout
функция. Эта функция создает мозаичное размещение графика, содержащее невидимую сетку мозаик по целой фигуре. Каждая мозаика может содержать оси для отображения графика. После создания размещения вызовите nexttile

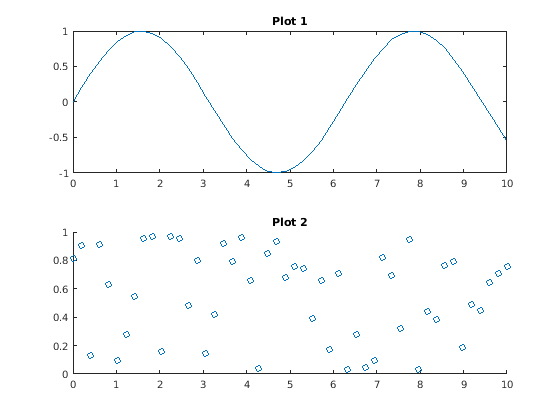

функционируйте, чтобы поместить объект осей в размещение. Затем вызовите функцию построения графика, чтобы построить в оси. Например, создайте два графика в 2 1 размещение. Добавьте заголовок на каждый график.
Примечание: Этот код использует tiledlayout
функция, которая является доступным запуском в R2019b. Если вы используете более ранний релиз, используйте subplot
функцию вместо этого.
x = linspace(0,10,50); y1 = sin(x); y2 = rand(50,1); tiledlayout(2,1) % Requires R2019b or later % Top plot nexttile plot(x,y1) title('Plot 1') % Bottom plot nexttile scatter(x,y2) title('Plot 2')

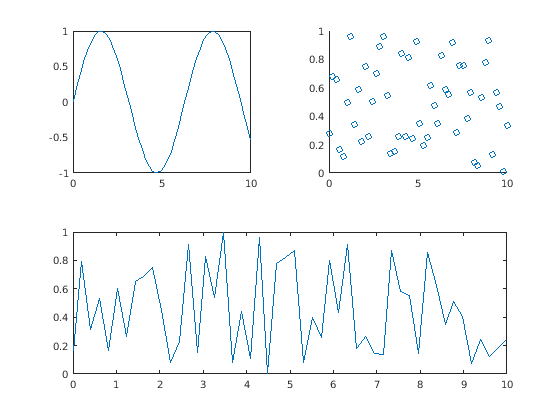

Чтобы создать график, который охватывает несколько строк или столбцов, задайте span
аргумент, когда вы вызываете nexttile
. Например, создайте размещение 2 на 2. Постройте в первые две мозаики. Затем создайте график, который охватывает одну строку и два столбца.
x = linspace(0,10,50); y1 = sin(x); y2 = rand(50,1); % Top two plots tiledlayout(2,2) % Requires R2019b or later nexttile plot(x,y1) nexttile scatter(x,y2) % Plot that spans nexttile([1 2]) y2 = rand(50,1); plot(x,y2)
Измените внешний вид осей путем установки свойств на каждом из объектов осей. Можно получить объект осей путем вызова nexttile
функция с выходным аргументом. Также можно задать объект осей как первый входной параметр к графической функции, чтобы гарантировать, что функция предназначается для правильных осей.

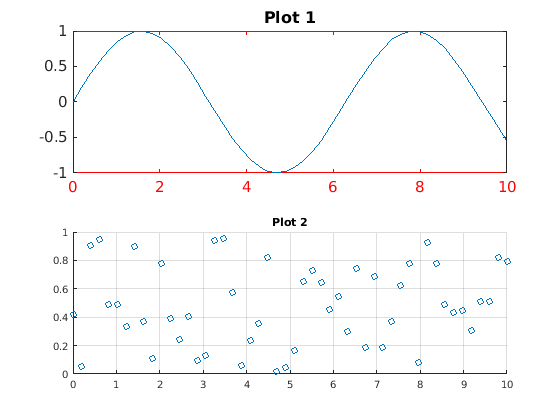

Например, создайте два графика и присвойте объекты осей переменным ax1
и ax2
. Измените размер шрифта осей и цвет оси X для первого графика. Добавьте линии сетки во второй график.
x = linspace(0,10,50); y1 = sin(x); y2 = rand(50,1); tiledlayout(2,1) % Requires R2019b or later % Top plot ax1 = nexttile; plot(ax1,x,y1) title(ax1,'Plot 1') ax1.FontSize = 14; ax1.XColor = 'red'; % Bottom plot ax2 = nexttile; scatter(ax2,x,y2) title(ax2,'Plot 2') grid(ax2,'on')
Можно управлять интервалом вокруг мозаик в размещении путем определения Padding
и TileSpacing

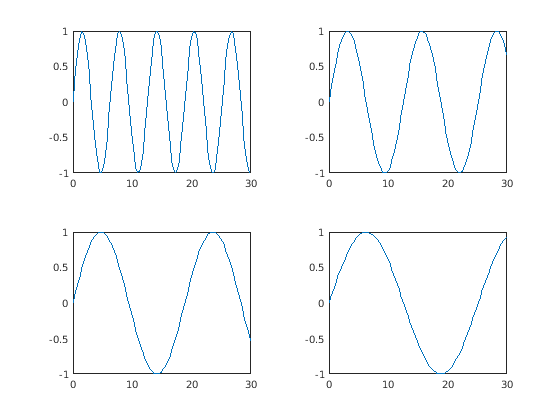

свойства. Например, отобразите четыре графика в размещении 2 на 2.
x = linspace(0,30); y1 = sin(x); y2 = sin(x/2); y3 = sin(x/3); y4 = sin(x/4); % Create plots t = tiledlayout(2,2); % Requires R2019b or later nexttile plot(x,y1) nexttile plot(x,y2) nexttile plot(x,y3) nexttile plot(x,y4)

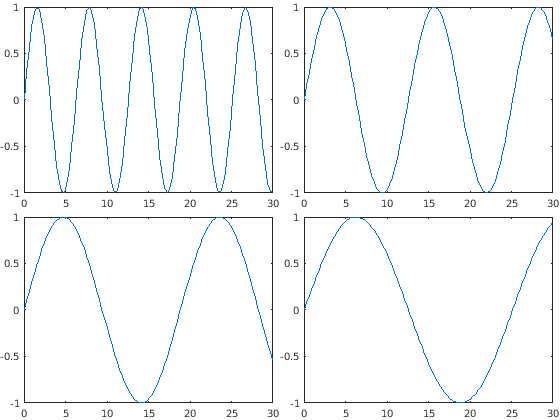

Минимизируйте интервал вокруг периметра размещения и вокруг каждой мозаики путем установки Padding
и TileSpacing
свойства к 'none'
.
t.Padding = 'none'; t.TileSpacing = 'none';

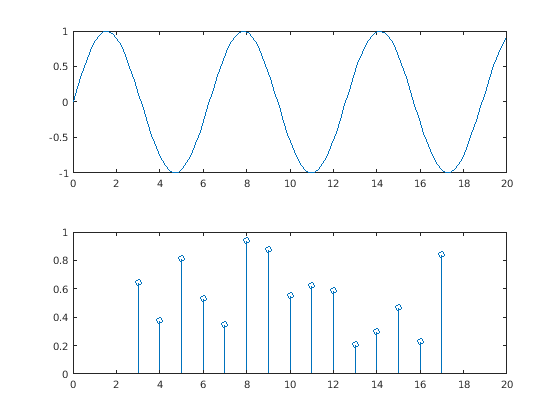

Можно отобразить разделяемый заголовок и совместно использованные подписи по осям в размещении. Создайте 2 1 размещение t
. Затем отобразите линейный график и диаграмму стебель-листья. Синхронизируйте пределы оси X путем вызова linkaxes
функция.
x1 = linspace(0,20,100); y1 = sin(x1); x2 = 3:17; y2 = rand(1,15); % Create plots. t = tiledlayout(2,1); % Requires R2019b or later ax1 = nexttile; plot(ax1,x1,y1) ax2 = nexttile; stem(ax2,x2,y2) % Link the axes linkaxes([ax1,ax2],'x');
Добавьте разделяемый заголовок и совместно использованные подписи по осям путем передачи t
к title
xlabel
, и ylabel
функции. Подвиньте графики поближе вместе путем удаления меток в виде галочки оси X из главного графика и установки TileSpacing
свойство t
к 'compact'
.
% Add shared title and axis labels title(t,'My Title') xlabel(t,'x-values') ylabel(t,'y-values') % Move plots closer together xticklabels(ax1,{}) t.TileSpacing = 'compact';
