Отображение на графике данных

Введение

После того, как вы импортируете данные в рабочую область MATLAB^®, это - хорошая идея отобразить данные на графике так, чтобы можно было исследовать его функции. Исследовательский график ваших данных позволяет вам идентифицировать разрывы и потенциальные выбросы, а также необходимые области.

Окно фигуры MATLAB отображает графики. Смотрите Типы графиков MATLAB для полного описания окна рисунка. Это также обсуждает различные интерактивные инструменты, доступные для редактирования и настройки графики MATLAB.

Загрузка и отображение данных на графике от текстового файла

Скрипт Open Live Script

Этот пример использует выборочные данные в count.dat, файл разделенного текста пробела. Файл состоит из трех наборов почасовых количеств трафика, зарегистрированных на трех различных городских пересечениях за 24-часовой период. Каждый столбец данных в файле представляет данные для одного пересечения.

Загрузите count.dat Данные

Импортируйте данные в рабочую область с помощью load функция.

load count.dat

Загрузка этих данных создает матрицу 24х3 под названием count в рабочем пространстве MATLAB.

Получите размер матрицы данных.

[n,p] = size(count)

n = 24

p = 3

n представляет количество строк и p представляет количество столбцов.

Отобразите count.dat Данные на графике

Создайте временной вектор, t, содержа целые числа от 1 к n.

t = 1:n;

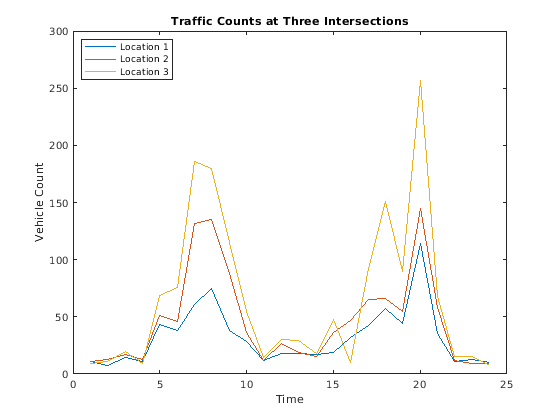

Отобразите данные на графике как функцию времени и аннотируйте график.

plot(t,count),
legend('Location 1','Location 2','Location 3','Location','NorthWest')
xlabel('Time'), ylabel('Vehicle Count')
title('Traffic Counts at Three Intersections')
