fft

Быстрое преобразование Фурье

Описание

пример

Y = fft(X) вычисляет дискретное преобразование Фурье (DFT) X использование алгоритма быстрого преобразования Фурье (FFT).

  • Если X вектор, затем fft(X) возвращает преобразование Фурье вектора.

  • Если X матрица, затем fft(X) обрабатывает столбцы X как векторы и возвращает преобразование Фурье каждого столбца.

  • Если X многомерный массив, затем fft(X) обрабатывает значения вдоль первого измерения массива, размер которого не равняется 1 как векторы и возвращает преобразование Фурье каждого вектора.

пример

Y = fft(X,n) возвращает n- укажите ДПФ, Если никакое значение не задано, Y одного размера с X.

  • Если X вектор и длина X меньше n, затем X дополнен конечными нулями к длине n.

  • Если X вектор и длина X больше n, затем X является усеченным к длине n.

  • Если X матрица, затем каждый столбец обработан как в векторном случае.

  • Если X многомерный массив, затем первое измерение массива, размер которого не равняется 1, обработано как в векторном случае.

пример

Y = fft(X,n,dim) возвращает преобразование Фурье по измерению dim. Например, если X матрица, затем fft(X,n,2) возвращает преобразование Фурье n значений каждой строки.

Примеры

свернуть все

Использование преобразования Фурье, для нахождения частотных составляющих сигнала, содержащего шум.

Задайте параметры сигнала с частотой дискретизации 1 кГц и длительностью сигнала 1,5 секунд.

Fs = 1000;            % Sampling frequency
T = 1/Fs;             % Sampling period
L = 1500;             % Length of signal
t = (0:L-1)*T;        % Time vector

Сформируйте сигнал, содержащий синусоиду на 50 Гц амплитуды 0.7 и синусоиду на 120 Гц амплитуды 1.

S = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t);

Повредите сигнал с нулевым средним белым шумом с отклонением 4.

X = S + 2*randn(size(t));

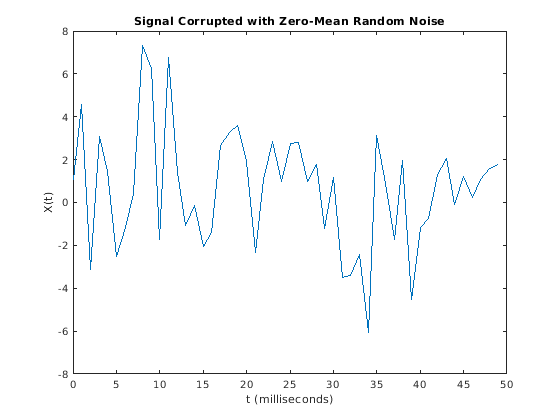

Постройте сигнал с шумом во временном интервале. Это затрудняет, чтобы идентифицировать частотные составляющие путем рассмотрения X(t) сигнала.

plot(1000*t(1:50),X(1:50))
title('Signal Corrupted with Zero-Mean Random Noise')
xlabel('t (milliseconds)')
ylabel('X(t)')

Вычислите преобразование Фурье сигнала.

Y = fft(X);

Вычисление двухстороннего спектра P2. Затем вычислите односторонний спектр P1 на основе P2 и четная длина сигнала L.

P2 = abs(Y/L);
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1);

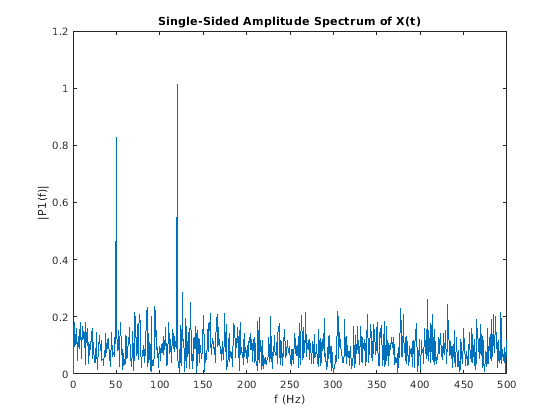

Задайте частотный диапазон f и постройте односторонний амплитудный спектр P1. Амплитуды не точно в 0,7 и 1, как ожидалось, из-за добавленного шума. В среднем более длинные сигналы производят лучшие приближения частоты.

f = Fs*(0:(L/2))/L;
plot(f,P1)
title('Single-Sided Amplitude Spectrum of X(t)')
xlabel('f (Hz)')
ylabel('|P1(f)|')

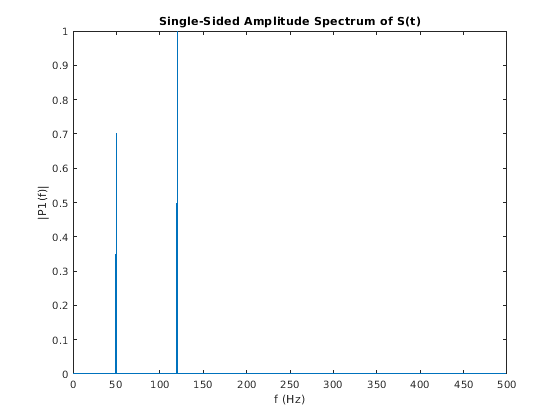

Теперь возьмите преобразование Фурье исходного, неповрежденного сигнала и получите точные амплитуды, 0.7 и 1.0.

Y = fft(S);
P2 = abs(Y/L);
P1 = P2(1:L/2+1);
P1(2:end-1) = 2*P1(2:end-1);

plot(f,P1)
title('Single-Sided Amplitude Spectrum of S(t)')
xlabel('f (Hz)')
ylabel('|P1(f)|')

Преобразуйте Гауссов импульс от временного интервала до частотного диапазона.

Задайте параметры сигнала и Гауссов импульс, X.

Fs = 100;           % Sampling frequency
t = -0.5:1/Fs:0.5;  % Time vector
L = length(t);      % Signal length

X = 1/(4*sqrt(2*pi*0.01))*(exp(-t.^2/(2*0.01)));

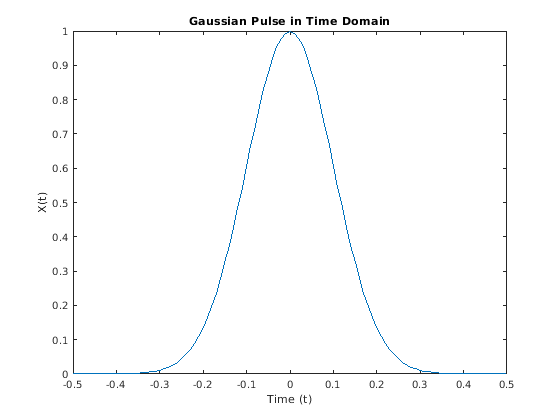

Постройте импульс во временном интервале.

plot(t,X)
title('Gaussian Pulse in Time Domain')
xlabel('Time (t)')
ylabel('X(t)')

Использовать fft функционируйте, чтобы преобразовать сигнал в частотный диапазон, сначала определить новую входную длину, которая является следующей степенью 2 от исходной длины сигнала. Это заполнит X сигнала с конечными нулями для того, чтобы улучшать производительность fft.

n = 2^nextpow2(L);

Преобразуйте Гауссов импульс в частотный диапазон.

Y = fft(X,n);

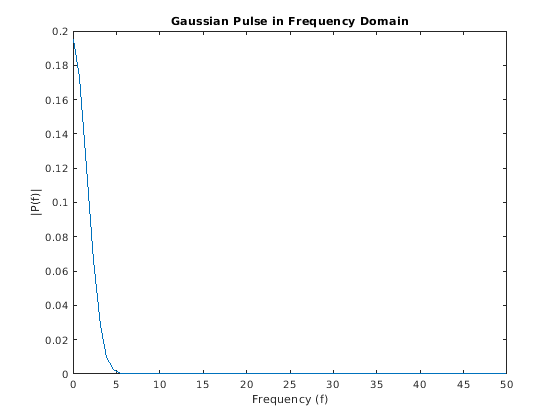

Задайте частотный диапазон и постройте уникальные частоты.

f = Fs*(0:(n/2))/n;
P = abs(Y/n);

plot(f,P(1:n/2+1))
title('Gaussian Pulse in Frequency Domain')
xlabel('Frequency (f)')
ylabel('|P(f)|')

Сравните волны косинуса во временном интервале и частотном диапазоне.

Задайте параметры сигнала с частотой дискретизации 1 кГц и длительностью сигнала 1 секунды.

Fs = 1000;                    % Sampling frequency
T = 1/Fs;                     % Sampling period
L = 1000;                     % Length of signal
t = (0:L-1)*T;                % Time vector

Создайте матрицу, где каждая строка представляет волну косинуса с масштабированной частотой. Результат, X, 3 1000 матрица. Первая строка имеет частоту волны 50, вторая строка имеет частоту волны 150, и третья строка имеет частоту волны 300.

x1 = cos(2*pi*50*t);          % First row wave
x2 = cos(2*pi*150*t);         % Second row wave
x3 = cos(2*pi*300*t);         % Third row wave

X = [x1; x2; x3];

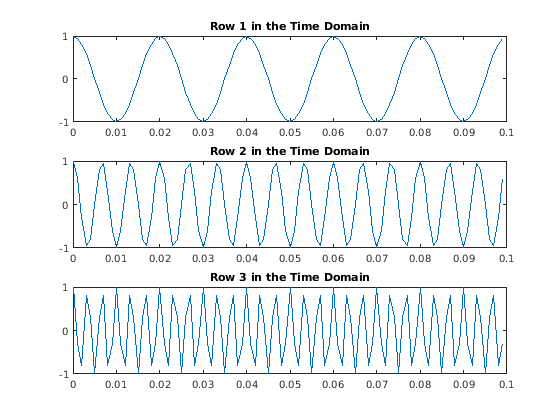

Постройте первые 100 записей из каждой строки X на одной фигуре в порядке и сравнивают их частоты.

for i = 1:3
    subplot(3,1,i)
    plot(t(1:100),X(i,1:100))
    title(['Row ',num2str(i),' in the Time Domain'])
end

В целях производительности алгоритма, fft позволяет вам заполнять вход конечными нулями. В этом случае заполните каждую строку X с нулями так, чтобы длина каждой строки была следующей более высокой степенью 2 от текущей длины. Задайте новую длину с помощью nextpow2 функция.

n = 2^nextpow2(L);

Задайте dim аргумент, чтобы использовать fft вдоль строк X, то есть, для каждого сигнала.

dim = 2;

Вычислите преобразование Фурье сигналов.

Y = fft(X,n,dim);

Вычислите двусторонний спектр и односторонний спектр каждого сигнала.

P2 = abs(Y/L);
P1 = P2(:,1:n/2+1);
P1(:,2:end-1) = 2*P1(:,2:end-1);

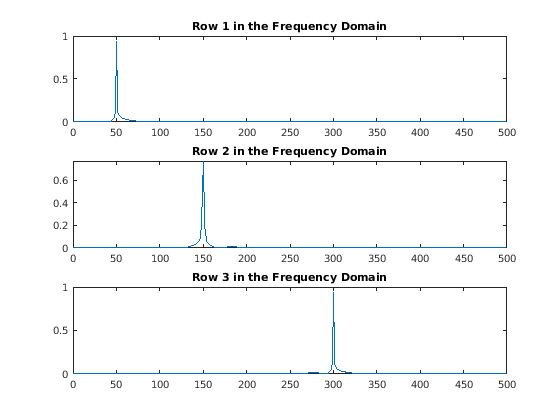

В частотном диапазоне постройте односторонний амплитудный спектр для каждой строки на одной фигуре.

for i=1:3
    subplot(3,1,i)
    plot(0:(Fs/n):(Fs/2-Fs/n),P1(i,1:n/2))
    title(['Row ',num2str(i),' in the Frequency Domain'])
end

Входные параметры

свернуть все

Входной массив, заданный как векторный, матричный или многомерный массив.

Если X пустая матрица 0 на 0, затем fft(X) возвращает пустую матрицу 0 на 0.

Типы данных: double | single | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical
Поддержка комплексного числа: Да

Преобразуйте длину в виде [] или неотрицательный целочисленный скаляр. Определение положительного целочисленного скаляра для длины преобразования может увеличить производительность fft. Длина обычно задается как степень 2 или значение, которое может быть включено в продукт маленьких простых чисел. Если n меньше длины сигнала, затем fft игнорирует остающиеся значения сигналов мимо nзапись th и возвращает усеченный результат. Если n 0, затем fft возвращает пустую матрицу.

Пример: n = 2^nextpow2(size(X,1))

Типы данных: double | single | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical

Величина для работы, заданная как положительный целый скаляр. Если значение не задано, то по умолчанию это первый размер массива, не равный 1.

  • fft(X,[],1) действует вдоль столбцов X и возвращает преобразование Фурье каждого столбца.

  • fft(X,[],2) действует вдоль строк X и возвращает преобразование Фурье каждой строки.

Если dim больше ndims(X), затем fft(X,[],dim) возвращает X. Когда n задан, fft(X,n,dim) клавиатуры или обрезают X к длине n по измерению dim.

Типы данных: double | single | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical

Выходные аргументы

свернуть все

Представление частотного диапазона, возвращенное как вектор, матрица или многомерный массив.

Если X имеет тип single, затем fft исходно вычисляет в одинарной точности и Y также имеет тип single. В противном случае, Y возвращен как тип double.

Размер Y следующие:

  • Для Y = fft(X) или Y = fft(X,[],dim), размер Y равно размеру X.

  • Для Y = fft(X,n,dim), значение size(Y,dim) равно n, в то время как размер всех других размерностей остается как в X.

Если X действительно, затем Y сопряжен симметричный, и количество уникальных точек в Y ceil((n+1)/2).

Типы данных: double | single

Больше о

свернуть все

Дискретное преобразование Фурье вектора

Y = fft(X) и X = ifft(Y) реализуйте преобразование Фурье и обратное преобразование Фурье, соответственно. Для X и Y из длины n, эти преобразования определяются следующим образом:

Y(k)=j=1nX(j)Wn(j1)(k1)X(j)=1nk=1nY(k)Wn(j1)(k1),

где

Wn=e(2πi)/n

один из корней из единицы n.

Советы

  • Время выполнения для fft зависит от длины преобразования. Преобразуйте длины, которые имеют только малые простые множители, значительно быстрее, чем те, которые являются главными или имеют большие простые множители.

  • Для большинства значений n, ДПФ с реальным входом требуют примерно половины времени вычисления ДПФ с комплексным входом Однако когда n имеет большие простые множители, существует минимальное различие в скорости.

  • Можно потенциально увеличить скорость fft с помощью служебной функции, fftw. Эти средства управления функцией оптимизация алгоритма использовались для расчета БПФ конкретного размера и размерности.

Алгоритмы

Функции БПФ (fftfft2fftnifftifft2ifftn) основаны на библиотеке под названием [1]FFTW [2].

Ссылки

[2] Frigo, M. и С. Г. Джонсон. fftw: Адаптивная Программная архитектура для БПФ”. Продолжения Международной конференции по вопросам Акустики, Речи и Обработки сигналов. Издание 3, 1998, стр 1381-1384.

Расширенные возможности

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Смотрите также

| | | |

Представлено до R2006a
