polarhistogram

График гистограммы в полярных координатах

свернуть все на странице

Синтаксис

polarhistogram(theta)
polarhistogram(theta,nbins)
polarhistogram(theta,edges)
polarhistogram('BinEdges',edges,'BinCounts',counts)
polarhistogram(___,Name,Value)
polarhistogram(pax,___)
h = polarhistogram(___)

Описание

пример

polarhistogram(theta) создает график гистограммы в полярных координатах путем сортировки значений в theta в равномерно распределенные интервалы. Задайте значения в радианах.

пример

polarhistogram(theta,nbins) использует количество интервалов, заданных положительным целым числом, nbins.

polarhistogram(theta,edges) виды theta в интервалы с границами интервала, заданными вектором, edges. Все интервалы включают левый край, но только последний интервал включает правый край. Другими словами, последний интервал включает оба ребра.

polarhistogram('BinEdges',edges,'BinCounts',counts) использует вручную заданные границы интервала и сопоставленное количество интервалов. polarhistogram функция не делает никакого раскладывания данных.

пример

polarhistogram(___,Name,Value) задает дополнительные опции с помощью одного или нескольких аргументов пары "имя-значение". Например, можно использовать полупрозрачные панели путем определения 'FaceAlpha' и скалярное значение между 0 и 1.

polarhistogram(pax,___) графики в полярные оси заданы pax вместо в текущую систему координат.

пример

h = polarhistogram(___) возвращает Histogram объект. Используйте h изменить гистограмму после того, как это создается. Для списка свойств смотрите Histogram Properties.

Примеры

свернуть все

Скрипт Open Live Script

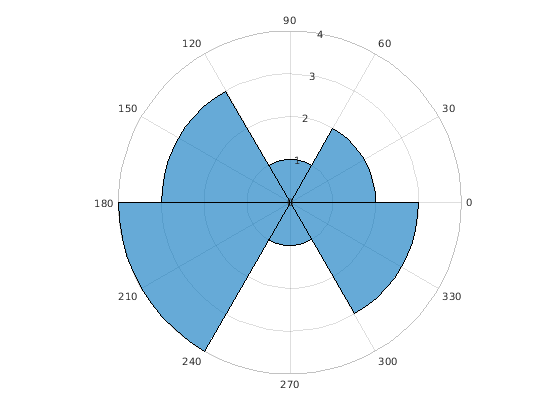

Создайте вектор значений между 0 и 2π. Создайте график гистограммы, который показывает данные, отсортированные в шесть интервалов.

theta = [0.1 1.1 5.4 3.4 2.3 4.5 3.2 3.4 5.6 2.3 2.1 3.5 0.6 6.1];
polarhistogram(theta,6)

Скрипт Open Live Script

Создайте график гистограммы из 100 000 значений между -π и π, и вид данные в 25 интервалов.

theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5));
polarhistogram(theta,25);

Скрипт Open Live Script

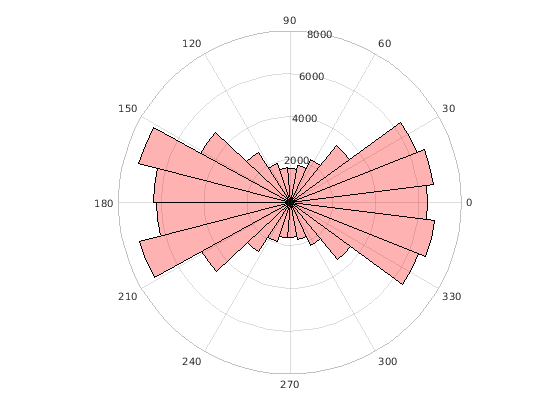

Создайте график гистограммы в полярных координатах, и затем измените его внешний вид. Задайте цвета панели путем установки FaceColor свойство к вектору символов названия цвета, такого как 'red', или триплет RGB. Задайте прозрачность путем установки FaceAlpha свойство к значению между 0 и 1.

theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5));
polarhistogram(theta,25,'FaceColor','red','FaceAlpha',.3);

Скрипт Open Live Script

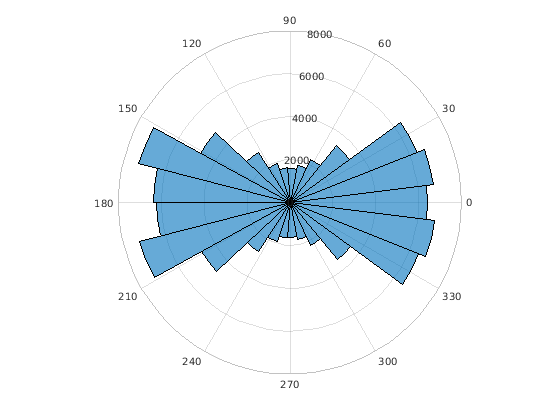

Создайте график гистограммы в полярных координатах. Присвойте объект гистограммы переменной h.

theta = atan2(rand(100000,1)-0.5,2*(rand(100000,1)-0.5));
h = polarhistogram(theta,25)

h =
  Histogram with properties:

             Data: [100000x1 double]
           Values: [1x25 double]
          NumBins: 25
         BinEdges: [1x26 double]
         BinWidth: 0.2513
        BinLimits: [-3.1416 3.1416]
    Normalization: 'count'
        FaceColor: 'auto'
        EdgeColor: [0 0 0]

  Show all properties

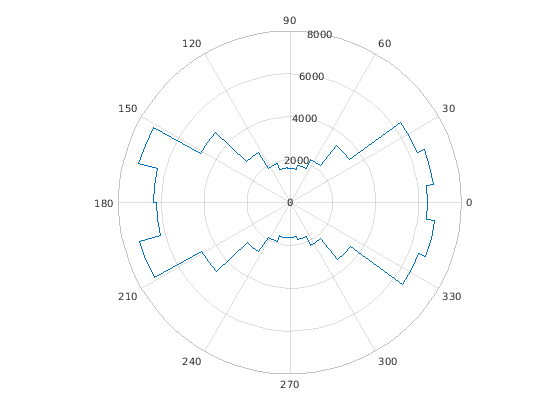

Используйте h получить доступ и изменить свойства объекта гистограммы после того, как это создается. Например, покажите только схему гистограммы путем установки DisplayStyle свойство объекта гистограммы.

h.DisplayStyle = 'stairs';

Входные параметры

свернуть все

Данные, чтобы распределить среди интервалов в виде вектора или матрицы. polarhistogram создает одну гистограмму, независимо от того, задаете ли вы вектор или матрицу. Задайте значения в радианах. Чтобы преобразовать степени в радианы, используйте deg2rad.

Значения, которые соответствуют тому же угловому направлению, отличаются точно 2π и сортируются в тот же интервал. polarhistogram не включает NaNInf, и -Inf значения в любом интервале.

Пример: theta = [0 0.4 0.5 0.7 2.3 3.0 1.7 0.3];

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Количество интервалов в виде положительного целого числа. Если вы не задаете nbins, затем polarhistogram автоматически вычисляет сколько интервалов, чтобы использовать на основе значений в theta.

Пример: nbins = 15;

Границы интервала в виде вектора. Различие между минимальными и максимальными значениями ребра должно быть меньше чем или равно 2π.

Пример: polarhistogram('BinEdges',[0 pi/3 pi 3*pi/2 2*pi],'BinCounts',[5 3 4 6])

Количество интервалов в виде вектора. Используйте эту опцию, если вы выполняете вычисление количества интервалов отдельно, и вы не хотите polarhistogram сделать любое раскладывание данных.

Пример: polarhistogram('BinEdges',[0 pi/3 pi 3*pi/2 2*pi],'BinCounts',[5 3 4 6])

PolarAxes объект. Если вы не задаете полярные оси, то polarhistogram использует текущую систему координат. polarhistogram не поддерживает графический вывод в Оси декартовой системы координат.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: polarhistogram(theta,'FaceAlpha',0.3) создает график гистограммы с полупрозрачными панелями.

Свойства гистограммы, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Histogram Properties.

Интервал ограничивает в виде двухэлементного вектора формы [bmin,bmax], где bmin меньше bmax.

Эта опция строит гистограмму с помощью значений входного массива то падение между bmin и bmax включительно. Таким образом, theta(theta>=bmin & theta<=bmax).

Пример: polarhistogram(theta,'BinLimits',[-pi/2 pi/2]) строит гистограмму с помощью только значения в theta это между -pi/2 и pi/2 включительно.

Ширина через верхнюю часть интервалов в виде скаляра меньше, чем 2π.

polarhistogram использует максимум 65 536 интервалов (или 216). Если заданная ширина интервала требует большего количества интервалов, то polarhistogram использует максимальное количество интервалов, и настройте ширину интервала соответственно.

Пример: polarhistogram(theta,'BinWidth',pi) интервалы использования с шириной π.

Тип нормализации в виде одного из значений в этой таблице.

ЗначениеОписание
'count'

Схема нормализации по умолчанию. Высота каждой панели является количеством наблюдений в каждом интервале. Суммой высот панели является numel(theta).

'probability'

Высота каждой панели является относительным количеством наблюдений. Каждая высота вычисляется как (количество наблюдений в интервале/общем количестве наблюдений). Суммой высот панели является 1.

'countdensity'

Высота каждой панели является количеством наблюдений в интервале/ширине интервала.

'pdf'

Оценка функции плотности вероятности. Высота каждой панели (количество наблюдений в интервале) / (общее количество наблюдений * ширина интервала). Областью каждой панели является относительное количество наблюдений. Суммой баров является 1.

'cumcount'

Высота каждой панели является совокупным числом наблюдений в каждом интервале и всех предыдущих интервалах. Высотой последней панели является numel(theta).

'cdf'

Совокупная оценка функции плотности. Высота каждой панели равна совокупному относительному количеству наблюдений в интервале и всех предыдущих интервалах. Высотой последней панели является 1.

Пример: polarhistogram(theta,'Normalization','pdf') строит оценку функции плотности вероятности для theta.

Стиль отображения гистограммы в виде одного из этих значений:

  • 'stairs' — Отобразите схему гистограммы только.

  • 'bar' — Покажите каждую отдельную панель с заполненной внутренней частью.

Пример: polarhistogram(theta,'DisplayStyle','stairs') строит схему гистограммы.

Прозрачность панелей гистограммы в виде скалярного значения между 0 и 1 включительно. polarhistogram использует ту же прозрачность во всех панелях гистограммы. Значение 1 означает полностью непрозрачный и 0 означает абсолютно прозрачная (невидимая операция).

Пример: polarhistogram(theta,'FaceAlpha',.5) создает график гистограммы с полупрозрачными панелями.

Панель гистограммы окрашивает в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' позволяет гистограмме выбрать цвет.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Если вы задаете DisplayStyle как 'stairs', затем polarhistogram не использует FaceColor свойство.

Пример: polarhistogram(theta,'FaceColor','g') создает график гистограммы с зелеными панелями.

Ограничения

  • polarhistogram не поддерживает гистограммы создания категориальных данных в полярных осях.

Смотрите также

Функции

Свойства

Введенный в R2017b
