ylim

Установите или запросите y - пределы по осям

свернуть все на странице

Синтаксис

ylim(limits)
yl = ylim
ylim auto
ylim manual
m = ylim('mode')
___ = ylim(target,___)

Описание

пример

ylim(limits) устанавливает пределы оси Y для текущей системы координат или графика. Задайте limits как двухэлементный вектор формы [ymin ymax], где ymax больше ymin.

пример

yl = ylim возвращает текущие пределы как двухэлементный вектор.

ylim auto устанавливает автоматический режим, позволяя осям определить пределы оси Y. Пределы порождают линейную оболочку столбцов отображенных на графике данных. Используйте эту опцию, если вы изменяете пределы и затем хотите задержать их к значениям по умолчанию. Это наборы команд YLimMode свойство для осей к 'auto'.

пример

ylim manual устанавливает ручной режим, замораживая пределы в текущих значениях. Используйте эту опцию, если вы хотите сохранить текущие пределы при добавлении новых данных в оси с помощью hold on команда. Это наборы команд YLimMode свойство для осей к 'manual'.

m = ylim('mode') возвращается текущая ось Y ограничивает режим, который является любой 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете пределы или устанавливаете режим вручную.

пример

___ = ylim(target,___) использует оси или график, заданный target вместо текущей системы координат. Задайте target как первый входной параметр для любого из предыдущих синтаксисов. Можно включать выходной аргумент, если исходный синтаксис поддерживает выходной аргумент. Используйте одинарные кавычки вокруг входных параметров режима, например, ylim(target,'auto').

Примеры

свернуть все

Скрипт Open Live Script

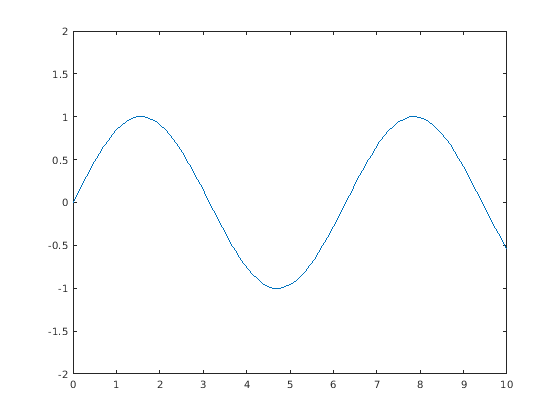

Постройте график и установите пределы оси Y, чтобы лежать в диапазоне от-2 до 2.

x = linspace(0,10);
y = sin(x);
plot(x,y)
ylim([-2 2])

Скрипт Open Live Script

Создайте объемную поверхностную диаграмму и покажите только y значения, больше, чем 0. Задайте минимальный предел оси Y как 0 и позвольте MATLAB выбрать максимальный предел.

[X,Y,Z] = peaks;
surf(X,Y,Z)
ylim([0 inf])

Скрипт Open Live Script

Создайте горизонтальную диаграмму с датами вдоль оси Y. Установите пределы оси Y, чтобы расположиться с 1 июня 2014 до 10 июня 2014.

t = datetime(2014,06,1) + caldays(0:20);
y = rand(21,1);
barh(t,y)

tstart = datetime(2014,06,1);
tend = datetime(2014,06,10);
ylim([tstart tend])

Скрипт Open Live Script

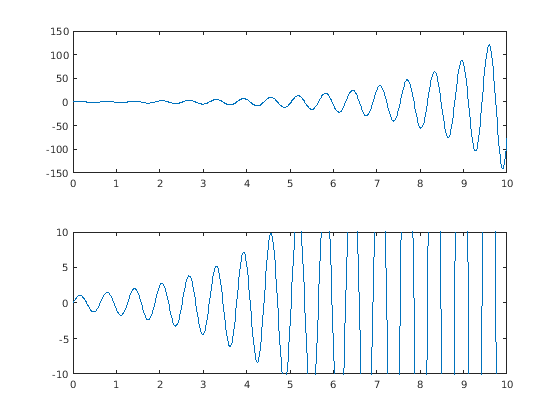

Начиная в R2019b, можно отобразить мозаичное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Отобразите данные на графике в каждого, исключает. Затем установите пределы оси Y для нижнего графика путем определения ax2 как первый входной параметр к ylim.

tiledlayout(2,1)
x = linspace(0,10,1000);
y = sin(10*x).*exp(.5*x);
ax1 = nexttile;
plot(ax1,x,y)

ax2 = nexttile;
plot(ax2,x,y)
ylim(ax2,[-10 10])

Скрипт Open Live Script

Используйте ручной режим, чтобы обеспечить текущие пределы оси Y, когда вы добавите больше графиков в оси.

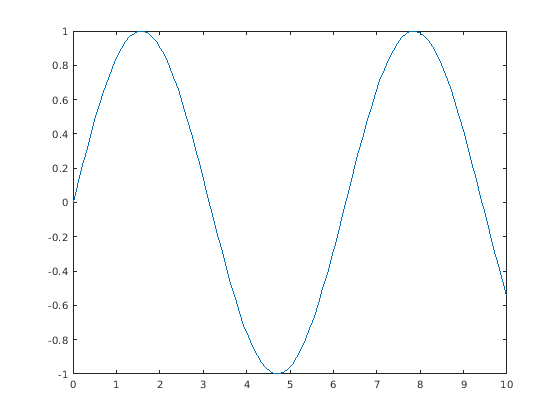

Во-первых, постройте график.

x = linspace(0,10);
y = sin(x);
plot(x,y)

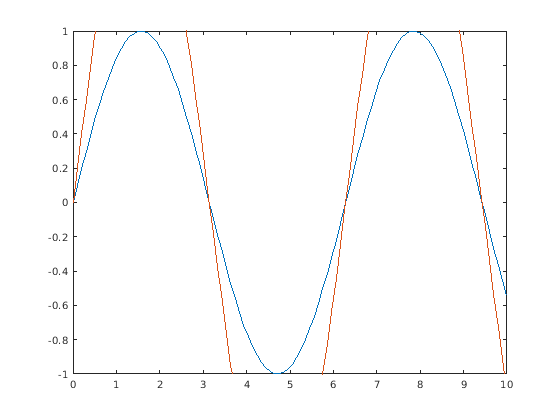

Установите предельный режим оси Y вручную так, чтобы пределы не изменение. Используйте hold on добавить второй график в оси.

ylim manual
hold on
y2 = 2*sin(x);
plot(x,y2)
hold off

Пределы оси Y не обновляются, чтобы включить новый график.

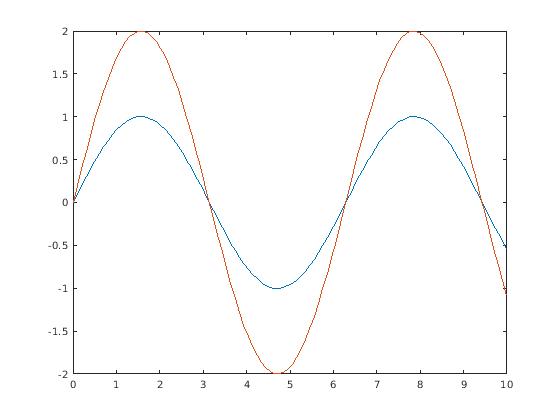

Переключитесь назад на автоматически обновленные пределы путем сброса режима к автоматическому.

ylim auto

Скрипт Open Live Script

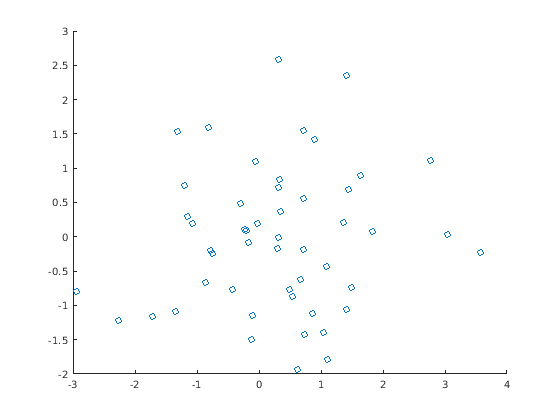

Создайте график рассеивания случайных данных. Возвратите значения пределов оси Y.

x = randn(50,1);
y = randn(50,1);
scatter(x,y)

yl =  ylim
yl = 1×2

    -2     3

Входные параметры

свернуть все

Минимум и максимум ограничивают в виде двухэлементного вектора формы [ymin ymax], где ymax больше ymin. Можно задать пределы как числовые, категориальные, datetime или значения длительности. Однако тип значений, которые вы задаете, должен совпадать с типом значений вдоль y - ось.

Можно задать оба предела, или задать один предел и позволить MATLAB® автоматически вычислить другой. Для автоматически расчетного минимального или максимального предела используйте -inf или inf, соответственно.

Пример: ylim([0 1])

Пример: ylim([-inf 1])

Пример: ylim([0 inf])

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

Целевые оси или график в виде одного из следующего:

  • Axes объект.

  • Объект диаграммы, который имеет YLimits свойство, такое как HeatmapChart объект.

  • Массив объектов осей или объектов диаграммы, которые принадлежат тому же классу. Чтобы определить класс, используйте class функция.

Если вы не задаете этот аргумент, то ylim устанавливает пределы для графического объекта, возвращенного gca команда.

Выходные аргументы

свернуть все

Текущие пределы, возвращенные как двухэлементный вектор формы [ymin ymax].

Запрос пределов возвращает YLim или YLimits значение свойства для соответствующего Axes или графический объект.

Текущий предельный режим, возвращенный как одно из этих значений:

  • 'auto' — Автоматически определите пределы.

  • 'manual' — Использование вручную задало пределы, которые не обновляются, чтобы отразить изменения в данных.

Запрос предельного режима оси Y возвращает YLimMode значение свойства для соответствующего Axes объект.

Алгоритмы

ylim функционируйте наборы и запросы несколько свойств осей, связанных с пределами оси Y.

  • YLim — Свойство, которое хранит пределы оси Y.

  • YLimMode — Свойство, которое хранит ось Y, ограничивает режим. Когда вы устанавливаете пределы оси Y, это свойство превращается в 'manual'.

Смотрите также

Функции

Свойства

Темы

Представлено до R2006a
