Переменный Словарь является хранилищем для всех переменных, констант и формул на вашем сеансе.
Чтобы просмотреть или отредактировать элементы в Переменном Словаре, нажмите кнопку, показанную, в панели Data Objects.
Выбор представления Variable Dictionary отображает переменные, константы и формулы в текущем проекте.

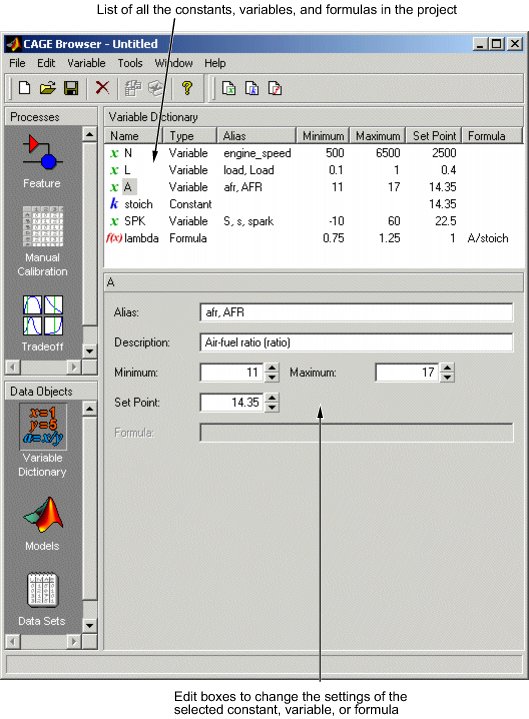

Следующее является примером представления Variable Dictionary.
Верхняя панель показывает список всех текущих переменных, констант и формул. Более низкая панель отображает окна редактирования, таким образом, можно задать настройки выбранной переменной, постоянной, или формула.
Различные переменные элементы словаря
Переменные — стандартные элементы, которые питаются в модели, стратегии и таблицы, и задают области значений для этих элементов
Постоянный — используемый во входных параметрах, которые вы не хотите изменять
Формулы — используемый, когда это необходимо, переменный элемент, чтобы зависеть от другого
Переменный словарь содержит все переменные элементы для ваших калибровок. Можно настроить переменный словарь однажды и использовать его во многих калибровках.
Если вы импортируете модель, ей сопоставили переменные с ним, в этом случае вам не придется импортировать переменный словарь.
Импортировать словарь переменных из .xml файл,
Выберите File> Import> Variable Dictionary.
Выберите правильный файл словаря.
После подготовки переменного словаря можно сохранить словарь для использования во многих различных калибровках.
Экспортировать словарь переменных к .xml файл,
Выберите File> Export> Variable Dictionary.
Выберите подходящее имя для файла словаря.
Меню Variable в переменном словаре позволяет вам изменить переменные элементы. Этот выбор также доступен в контекстном меню щелчка правой кнопкой на представлении списка.
Измените элемент в:
Alias
Изменяет выбранный пункт, чтобы быть псевдонимом другого элемента в текущем проекте. Например, если у вас есть две переменные, engine_speed и n, можно изменить n быть псевдонимом engine_speed, с его максимальными и минимальными значениями.
Formula
Заменяет переменную или постоянный в формулу. Необходимо задать правую сторону формулы, и можно установить флажок, чтобы вычислить область значений.
Constant
Заменяет переменную или формулу в константу. Значение константы является сетболом старого элемента.
Variable
Изменяет константу или формулу в переменную. Область значений от 0 до дважды значения константы (отрицательные величины имеют максимум 0).
Переменный словарь позволяет вам использовать тот же набор переменных, констант и формул со многими различными моделями и калибровками.
Возможно, что в одной модели или стратегии скорость вращения двигателя была задана как N, и в другом это было задано как rpm. Функция псевдонима позволяет вам автоматически соединить входные параметры с различными именами к одной переменной CAGE, когда вы импортируете модели и стратегии.
Например, в переменном словаре существует две переменные:
N, с областью значений 500 к 6500
rpm, с областью значений 2500 к 3500
Установить об/мин быть псевдонимом N,
Подсветите переменную rpm.
Выберите Variable> Change item to > Alias.
В диалоговом окне выберите N из списка.
Это устраняет переменную rpm из вашего переменного словаря, и каждой модели и калибровки, которая относится к rpm теперь относится к N вместо этого.
Если N сделан псевдонимом rpm в предыдущем примере, области значений N ограничивается областью значений rpm, 2500 к 3500.
Можно также добавить псевдонимы в существующие элементы путем ввода списка имен в окне редактирования Alias.
