rotate

Вращайте геометрию

Описание

пример

rotate(g,theta) вращает геометрию g о z - ось углом theta, заданный в градусах. Вращение следует за правилом правой руки: положительный угол theta вращается против часовой стрелки, при наблюдении вдоль z - ось к источнику.

rotate(g,theta,refpoint) использует ось вращения, заданную контрольной точкой refpoint. Ось вращения является линией в z - направление, проходящее через контрольную точку.

пример

rotate(g,theta,refpoint1,refpoint2) использует ось вращения, заданную двумя контрольными точками. Этот синтаксис только допустим для 3-D геометрии.

h = rotate(g,___) возвращает указатель h к модифицированному геометрическому объекту g. Используйте этот синтаксис с любыми входными параметрами от предыдущих синтаксисов.

Примеры

свернуть все

Вращайте геометрию с и не задавая контрольную точку для оси вращения.

Создайте модель.

model = createpde;

Импортируйте и постройте геометрию.

g = importGeometry(model,'PlateHolePlanar.stl');

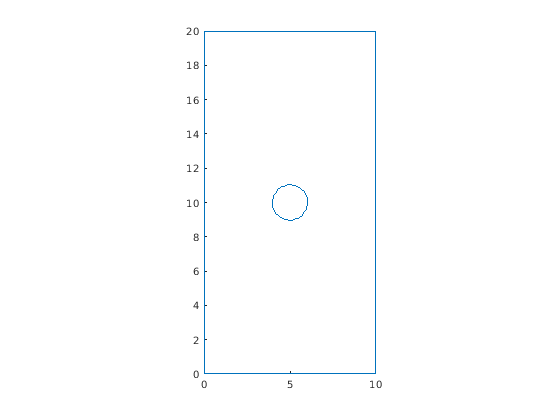

pdegplot(g)

Поймайте в сети геометрию и постройте mesh.

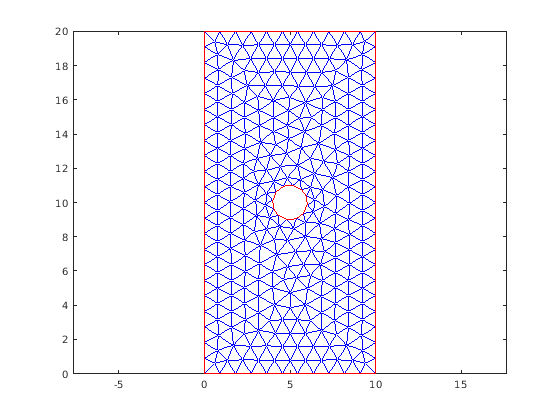

generateMesh(model);

figure
pdemesh(model)

Вращайте геометрию вокруг оси z по умолчанию 45 градусами. Постройте результат.

rotate(g,45);

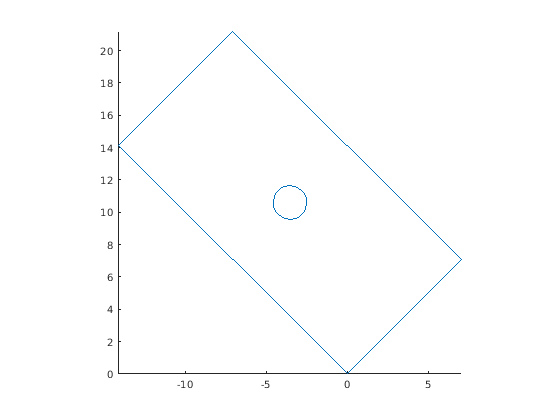

figure
pdegplot(g)

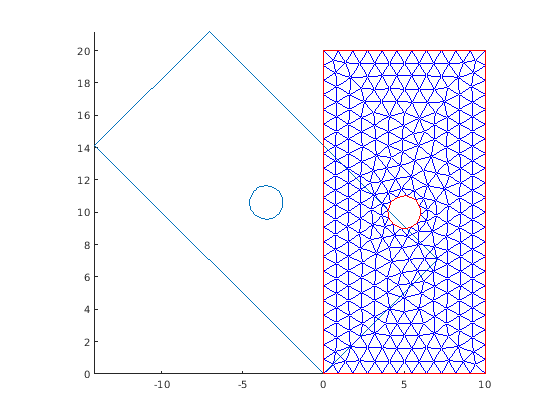

Постройте геометрию и mesh. rotate функция изменяет геометрию, но она не изменяет mesh.

figure
pdegplot(g)
hold on
pdemesh(model)

После изменения геометрии всегда регенерируйте mesh.

generateMesh(model);

figure
pdegplot(g)
hold on
pdemesh(model)

Восстановите исходное положение геометрии.

rotate(g,-45);

Вращайте геометрию тем же углом, но на этот раз используйте центр геометрии как контрольная точка. Ось вращения является линией в z-направлении, проходящем через контрольную точку.

rotate(g,45,[5 10]);

Регенерируйте mesh.

generateMesh(model);

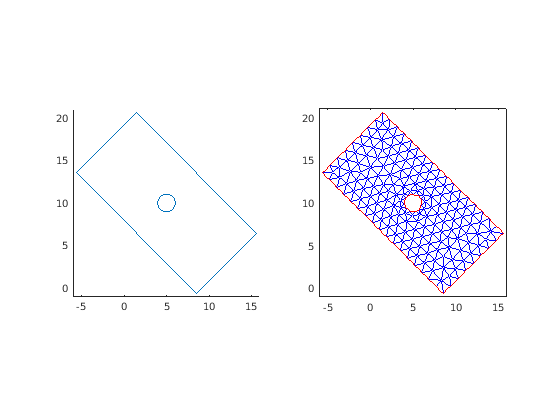

Постройте получившуюся геометрию и mesh.

figure
subplot(1,2,1)
pdegplot(model)
axis([-6 16 -1 21])
subplot(1,2,2)
pdemesh(model)
axis([-6 16 -1 21])

Вращайте геометрию с и не задавая контрольные точки для оси вращения.

Создайте и постройте геометрию.

g = multicuboid(1,5,1);

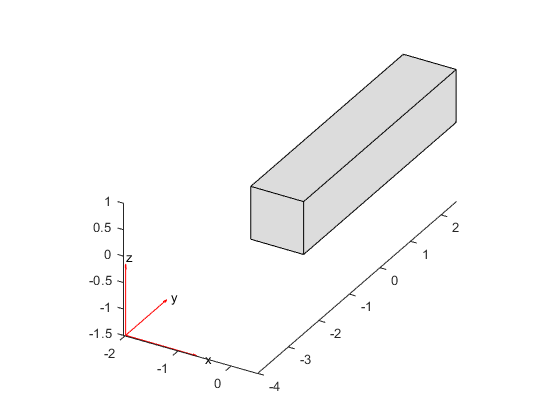

pdegplot(g)

Вращайте 3-D геометрию вокруг оси z по умолчанию 45 градусами. Постройте результат.

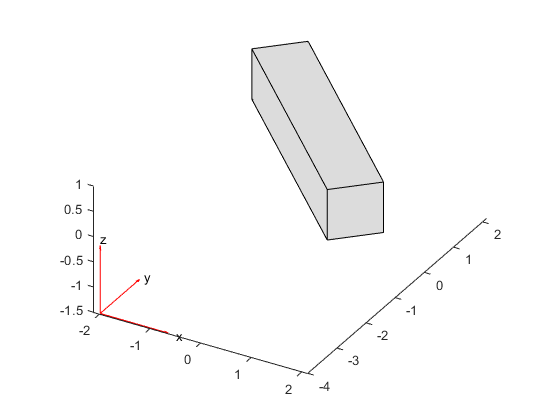

rotate(g,45);
pdegplot(g)

Восстановите исходное положение геометрии.

rotate(g,-45);
pdegplot(g)

Вращайте геометрию тем же углом, но на этот раз ось Y.

rotate(g,45,[0 0 0],[0 1 0]);

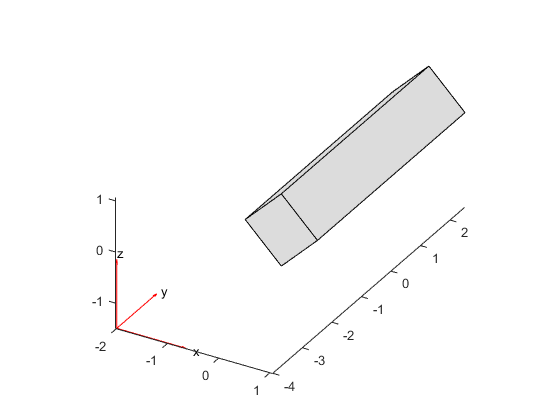

pdegplot(g)

Входные параметры

свернуть все

Геометрия в виде DiscreteGeometry объект.

Пример: g = model.Geometry

Угол поворота в градусах в виде вещественного числа.

Пример: rotate(g,90)

Контрольная точка для оси вращения в виде вектора двух или трех вещественных чисел. Ось вращения является линией в z - направление, проходящее через контрольную точку.

Пример: rotate(g,45,[1 1.5])

Контрольные точки, которые задают ось вращения для 3-D геометрии в виде вектора трех вещественных чисел.

Пример: rotate(g,45,[0 0 0],[1 1 1])

Выходные аргументы

свернуть все

Модифицированная геометрия, возвращенная как указатель на модифицированный геометрический объект g.

Ограничения

Советы

  • rotate изменяет геометрию, но она не изменяет mesh. После изменения геометрии регенерируйте mesh, чтобы гарантировать соответствующую связь mesh с новой геометрией.

Введенный в R2020a
