cranerainpl

Затухание сигнала РФ из-за ливня с помощью модели Crane

свернуть все на странице

Синтаксис

L = cranerainpl(range,freq,rainrate)
L = cranerainpl(range,freq,rainrate,elev)
L = cranerainpl(range,freq,rainrate,elev,tau)

Описание

пример

L = cranerainpl(range,freq,rainrate) возвращает затухание сигнала, L, должный литься дождем на основе Крейна льются моделью [1]. Затухание сигнала является функцией длины пути прохождения сигнала, range, частота сигнала, freq, и уровень дождя, rainrate. Уровень дождя задан как долгосрочный статистический уровень дождя. Модель затухания применяется только для частот от 1 ГГц до 1 000 ГГц и допустима для областей значений до 22,5 км. Модель Crane составляет сотовую природу ливней.

пример

L = cranerainpl(range,freq,rainrate,elev) также задает угол вертикального изменения, elev, из пути прохождения сигнала.

пример

L = cranerainpl(range,freq,rainrate,elev,tau) также задает угол наклона поляризации, tau, из сигнала.

Примеры

свернуть все

Скрипт Open Live Script

Используйте модель дождя Подъемного крана, чтобы вычислить затухание сигнала, вызванное дождем для сигнала на 20 ГГц, отправленного по расстоянию 10 км. Используйте уровни дождя 10.0 и 100,0 мм/час.

Во-первых, установите уровень дождя на 10 мм/час.

rr = 10.0;
L = cranerainpl(10e3,20.0e9,rr)
L = 12.5988

Повторите расчет с помощью уровня дождя 100,0 мм/час.

rr = 100.0;
L = cranerainpl(10e3,20.0e9,rr)
L = 73.1912
Скрипт Open Live Script

Постройте затухание сигнала, должное литься дождем для сигналов в частотном диапазоне от 1 до 1 000 ГГц. Используйте модель Crane, чтобы вычислить затухание для уровня дождя 30,0 мм/час и расстояния пути прохождения сигнала 10 км.

rr = 30.0;
freq = [1:1000]*1e9;
L = cranerainpl(10e3,freq,rr);
semilogx(freq/1e9,L)
grid

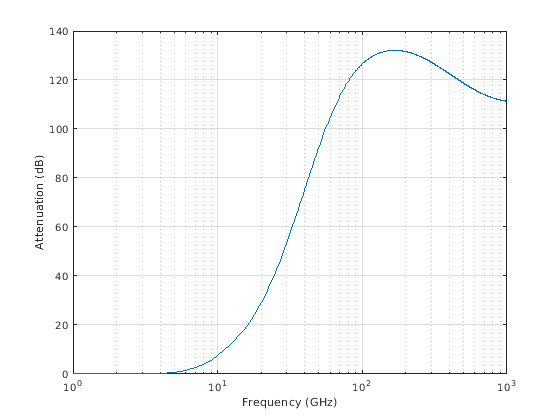

xlabel('Frequency (GHz)')
ylabel('Attenuation (dB)')

Скрипт Open Live Script

Постройте затухание сигнала, должное литься дождем как функция угла вертикального изменения. Углы вертикального изменения варьируются от 0 до 90 градусов. Примите расстояние пути 10 км и частоту сигнала 10 ГГц. Уровень дождя составляет 100 мм/час.

rr = 100.0;

Установите углы вертикального изменения, частоту и длину пути.

elev = [0:1:90];
freq = 10.0e9;
rng = 10e3*ones(size(elev));

Вычислите и постройте потерю.

L = cranerainpl(rng,freq,rr,elev);
plot(elev,L)
grid

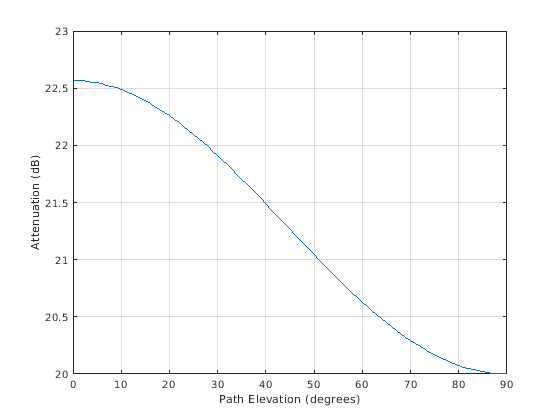

xlabel('Path Elevation (degrees)')
ylabel('Attenuation (dB)')

Скрипт Open Live Script

Постройте затухание сигнала из-за ливня как функция угла наклона поляризации. Примите расстояние пути 10 км, частоту сигнала 10 ГГц и угол вертикального изменения пути 0 градусов. Установите уровень ливня на 70 мм/час. Постройте затухание сигнала против угла наклона поляризации.

Установите угол наклона поляризации варьироваться от-90 до 90 градусов.

tau = -90:90;

Установите угол вертикального изменения, частоту, расстояние пути и уровень дождя.

elev = 0;
freq = 10.0e9;
rng = 10e3*ones(size(tau));
rr = 70.0;

Вычислите и постройте затухание.

L = cranerainpl(rng,freq,rr,elev,tau);
plot(tau,L)
grid

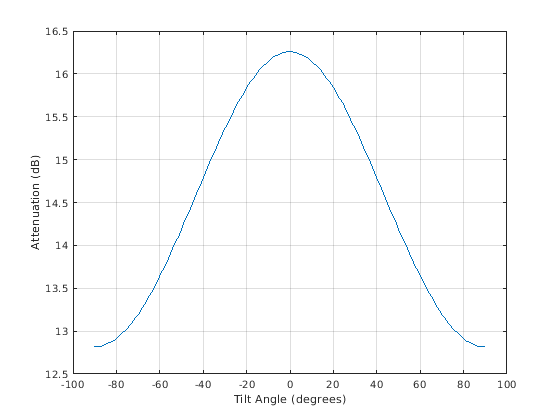

xlabel('Tilt Angle (degrees)')
ylabel('Attenuation (dB)')

Входные параметры

свернуть все

Длина пути прохождения сигнала в виде положительной скалярной величины, 1 с действительным знаком M вектором положительных значений или M с действительным знаком-by-1 вектор положительных значений. Модули исчисляются в метрах.

Пример: [13000.0,14000.0]

Частота сигнала в виде положительной скалярной величины, 1 с действительным знаком N вектором положительных значений или N с действительным знаком-by-1 вектор положительных значений. Модули находятся в Гц. Частоты должны лечь в области значений 1-1000 ГГц.

Пример: [2.0:2:10.0]*1e9]

Лейтесь уровнем в виде неотрицательного скаляра. Лейтесь дождем уровень представляет долгосрочный статистический уровень ливня, предоставленный Крейном (см. [1]). Модули находятся в мм/час.

Пример: 100.5

Угол вертикального изменения пути прохождения сигнала в виде скаляра с действительным знаком, или M с действительным знаком-by-1 или 1 с действительным знаком M вектором. Модули в градусах между-90 ° и 90 °.

  • Если elev скаляр, все пути к распространению имеют тот же угол вертикального изменения.

  • Если elev вектор, его длина должна совпадать с длиной range и каждый элемент в elev соответствует области значений распространения.

Пример: [0,45]

Угол наклона эллипса поляризации сигнала в виде скаляра, 1 с действительным знаком M вектором или M с действительным знаком-by-1 вектор. Значения угла наклона находятся в области значений-90 ° и 90 °, включительно. Модули в градусах.

  • Если tau скаляр, все сигналы имеют тот же угол наклона.

  • Если tau вектор, его длина должна совпадать с длиной range. В этом случае, каждый элемент в tau соответствует пути к распространению в range.

Угол наклона задан как угол между полуглавной осью эллипса поляризации и x - ось. Поскольку эллипс симметричен, угол наклона 10 ° соответствует тому же виду поляризации как угол наклона-80 °. Таким образом, угол наклона должны только быть заданным между ±90 °.

Пример: [45,30]

Выходные аргументы

свернуть все

Затухание сигнала, возвращенное как M с действительным знаком-by-N матрица. Каждая строка матрицы представляет различный путь, где M является количеством путей. Каждый столбец представляет различную частоту, где N является количеством частот. Модули находятся в дБ.

Больше о

свернуть все

Модель затухания ливня подъемного крана

Модель Crane вычисляет затухание сигналов, которые распространяют через области ливня. Модель была разработана для использования на Наземном пробеле или наземных путях к распространению и является обычно используемым методом для вычисления затухания дождя. Модель основана на наблюдениях за уровнем дождя, структурой дождя и вертикальным изменением температуры в атмосфере. Модель Crane (см. Распространение Электромагнитной волны через Дождь), в основном, применима к Северной Америке. Модель Crane обычно предсказывает потери, больше, чем те из модели затухания дождя ITU, используемой в rainpl функция. Однако неопределенность в обеих моделях и краткосрочное изменение исчезают, может быть большим.

Модели ITU и Crane очень похожи, но имеют некоторые различия. ITU и Крейн льются моделями затухания и требуют статистических ежегодных уровней ливня и используют эффективный фактор сокращения длины пути, чтобы составлять сотовую природу штормов. Таблицы уровня ливня на 0,01%, предоставленные Крейном и ITU, отличаются. Зоны ливня Крейна похожи на зоны ITU, но больше зон задано в США, чем в модели ITU. Зоны ливня ITU обсуждены в ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах предсказания. Модель Крейна является более комплексной состоящий из кусочной комбинации профилей пути, состоявших из показательных функций.

Модель Crane использует две показательных функции, чтобы охватить расстояние от 0 до 22,5 км.

  • Для δ <D <22.5,

    L=γ(eyδ−1y−bαezδz+bαezDz)

  • Для 0 <D <δ,

    L=γ(eyD−1y)

где

  • L = затухание пути (дБ)

  •  = расстояние распространения (км)

  • R = статистический уровень дождя на 0,01% (мм/час)

  • γ = определенное затухание, идентичное вычисленному в rainpl.

    γR=kRα,

    Параметры k и α зависят от частоты, вида поляризации и угла вертикального изменения пути прохождения сигнала. Эти коэффициенты, данные и Распространением Электромагнитной волны Подъемного крана через Дождь и P.838-3 ITU-R: Определенная модель затухания для дождя для использования в методах предсказания, идентичны и допустимы от 1 ГГц до 1 000 ГГц. Определенная модель затухания допустима для частот от 1-1000 ГГц. Ливень определенное затухание вычисляется согласно модели ливня ITU в ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах предсказания.

Остающиеся параметры являются эмпирическими константами, заданными как:

  • b = 2.3R-0.17

  • c = 0.026 - R на 0.03 линии

  • δ = 3.8 - R на 0,6 линии

  • u = ln (becδ)/δ

  • y = αu

  • z = αc

Чтобы вычислить общее затухание для узкополосных сигналов вдоль пути, функция умножает определенное затухание на расстояние распространения.

Можно также применить модель затухания к широкополосным сигналам. Во-первых, разделите широкополосный сигнал на поддиапазоны частоты и примените затухание к каждому поддиапазону. Затем суммируйте все ослабленные сигналы поддиапазона в общий ослабленный сигнал.

Ссылки

[1] Вытяните шею, распространение электромагнитной волны Роберта К. через дождь. Вайли, 1996.

[2] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах предсказания. P Ряд, Распространение Радиоволны 2005.

[3] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.530-17: данные о Распространении и методы предсказания требуются для проекта наземных систем угла обзора. 2017.

[4] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.837-7: Характеристики осадков для моделирования распространения. 6/2017
