phased.RectangularWaveform

Форма волны меандра

расширьте все на странице

Описание

RectangularWaveform объект создает форму волны меандра.

Получить выборки формы волны:

  1. Задайте и настройте свою форму волны меандра. Смотрите Конструкцию.

  2. Вызовите step сгенерировать выборки формы волны меандра согласно свойствам phased.RectangularWaveform. Поведение step характерно для каждого объекта в тулбоксе.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции. Когда единственный аргумент к step методом является сам Системный объект, замена y = step(obj) y = obj().

Конструкция

H = phased.RectangularWaveform создает Системный объект формы волны меандра, H. Объект генерирует выборки меандра.

H = phased.RectangularWaveform(Name,Value) создает объект формы волны меандра, H, с каждым заданным набором имени свойства к заданному значению. Можно задать дополнительные аргументы пары "имя-значение" в любом порядке как (Name1, Value1..., NameN, ValueN).

Свойства

SampleRate

Частота дискретизации

Частота дискретизации сигнала в виде положительной скалярной величины. Модулями является Герц. Отношение частоты дискретизации к импульсной частоте повторения (PRF) должно быть положительным целым числом — каждый импульс должен содержать целое число выборок.

Значение по умолчанию: 1e6

DurationSpecification

Метод, чтобы установить импульсную длительность

Метод, чтобы установить импульсную длительность (ширина импульса) в виде 'Pulse width' или 'Duty cycle'. Это свойство определяет, как вы устанавливаете импульсную длительность. Когда вы устанавливаете это свойство на 'Pulse width', затем вы устанавливаете импульсную длительность непосредственно с помощью PulseWidth свойство. Когда вы устанавливаете это свойство на 'Duty cycle', вы устанавливаете импульсную длительность от значений PRF и DutyCycle свойства. Ширина импульса равна рабочему циклу, разделенному на PRF.

Значение по умолчанию: 'Pulse width'

PulseWidth

Ширина импульса

Задайте длину каждого импульса (в секундах) как положительная скалярная величина. Значение должно удовлетворить PulseWidth <= 1./PRF.

Значение по умолчанию: 50e-6

DutyCycle

Рабочий цикл формы волны

Рабочий цикл формы волны в виде скаляра от 0 до 1, включительно. Это свойство применяется, когда вы устанавливаете DurationSpecification свойство к 'Duty cycle'. Ширина импульса является значением DutyCycle свойство, разделенное на значение PRF свойство.

Значение по умолчанию: 0.5

PRF

Импульсная частота повторения

Импульсная частота повторения, PRF в виде скаляра или вектора-строки. Модули находятся в Гц. Импульсный интервал повторения, PRI, является инверсией импульсной частоты повторения, PRF. ThePRF должен удовлетворить этим ограничениям:

  • Продукт PRF и PulseWidth должен быть меньше чем или равен одному. Это условие выражает требование, чтобы ширина импульса была меньше одного импульсного интервала повторения. Для закодированной фазой формы волны ширина импульса является продуктом ширины чипа и количеством микросхем.

  • Отношение частоты дискретизации к любому элементу PRF должно быть целое число. Это условие выражает требование, чтобы количество выборок в одном импульсном интервале повторения было целым числом.

Можно выбрать значение одних только настроек свойства использования PRF или использующих настроек свойства в сочетании с prfidx входной параметр step метод.

  • Когда PRFSelectionInputPort false, вы устанавливаете свойства использования PRF только. Вы можете

    • реализуйте постоянный PRF путем определения PRF как положительный скаляр с действительным знаком.

    • реализуйте ступенчатый PRF путем определения PRF как вектор-строка с положительными записями с действительным знаком. Затем каждый вызов step метод использует последовательные элементы этого вектора для PRF. Если последний элемент вектора достигнут, процесс продолжается циклически первым элементом вектора.

  • Когда PRFSelectionInputPort true, можно реализовать выбираемый PRF путем определения PRF как вектор-строка с положительными записями с действительным знаком. Но на этот раз, когда вы выполняете step метод, выберите PRF путем передачи аргумента, задающего индекс в вектор PRF.

Во всех случаях фиксируется количество выходных выборок, когда вы устанавливаете OutputFormat свойство к 'Samples'. Когда вы используете различный PRF и устанавливаете OutputFormat свойство к 'Pulses', количество выборок может варьироваться.

Значение по умолчанию: 10e3

PRFSelectionInputPort

Включите вход выбора PRF

Включите вход выбора PRF в виде true или false. Когда вы устанавливаете это свойство на false, метод шага использует набор значений в PRF свойство. Когда вы устанавливаете это свойство на true, вы передаете аргумент индекса в step метод, чтобы выбрать значение из вектора PRF.

По умолчанию: false

OutputFormat

Формат выходного сигнала

Задайте формат выходного сигнала как 'Pulses' или 'Samples'. Когда вы устанавливаете OutputFormat свойство к 'Pulses', выход step метод принимает форму нескольких импульсов, заданных значением NumPulses свойство. Количество выборок на импульс может варьироваться, если вы изменяете импульсную частоту повторения во время симуляции.

Когда вы устанавливаете OutputFormat свойство к 'Samples', выход step метод в форме нескольких выборок. В этом случае количество выборок выходного сигнала является значением NumSamples свойство и фиксируется.

Значение по умолчанию: 'Pulses'

NumSamples

Количество выборок в выходе

Задайте количество выборок в выходе step метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете OutputFormat свойство к 'Samples'.

Значение по умолчанию: 100

NumPulses

Количество импульсов в выходе

Задайте количество импульсов в выходе step метод как положительное целое число. Это свойство применяется только, когда вы устанавливаете OutputFormat свойство к 'Pulses'.

Значение по умолчанию: 1

PRFOutputPort

Установите это свойство на true выводить PRF для импульса тока с помощью step аргумент метода.

Зависимости

Это свойство может использоваться только когда OutputFormat свойство установлено в 'Pulses'.

По умолчанию: false

Методы

пропускная способностьПропускная способность формы волны меандра
getMatchedFilterКоэффициенты согласованного фильтра для формы волны
графикПостройте форму волны меандра
сбросСбросьте состояния прямоугольного объекта формы волны
шагВыборки формы волны меандра
Характерный для всех системных объектов
release

Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Скрипт Open Live Script

Создайте и постройте объект формы волны меандра и затем постройте его спектр.

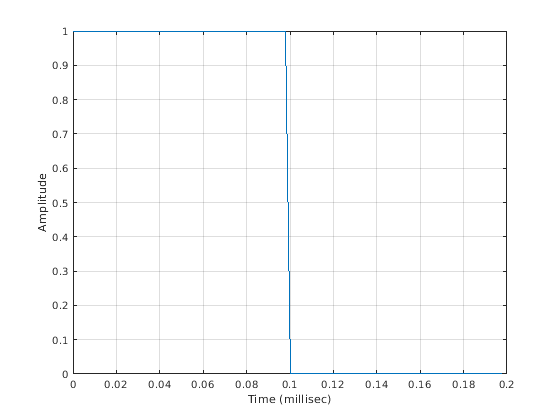

Постройте форму волны

Создайте и постройте импульсный сигнал. Частота дискретизации составляет 500 кГц, ширина импульса является 0,1 миллисекундами. Импульсный интервал повторения является дважды импульсной длительностью.

fs = 500e3;

Создайте прямоугольную Систему формы волны object™.

sWF = phased.RectangularWaveform('SampleRate',fs,'PulseWidth',1e-4,'PRF',5000.0);

Используйте метод шага, чтобы получить форму волны. Затем постройте форму волны.

rectwav = step(sWF);
nsamp = size(rectwav,1);
t = [0:(nsamp-1)]/fs;
plot(t*1000,real(rectwav))
xlabel('Time (millisec)')
ylabel('Amplitude')
grid

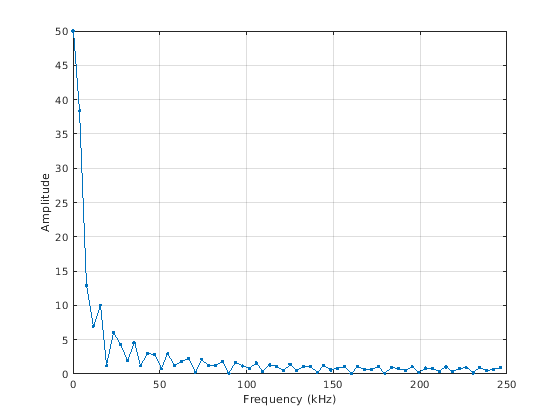

Постройте спектр

Вычислите преобразование Фурье комплексного сигнала. Затем покажите спектр.

nfft = 2^nextpow2(nsamp);
Z = fft(real(rectwav),nfft);
fr = [0:(nfft/2-1)]/nfft*fs;
plot(fr/1000,abs(Z(1:nfft/2)),'.-')
xlabel('Frequency (kHz)')
ylabel('Amplitude')
grid

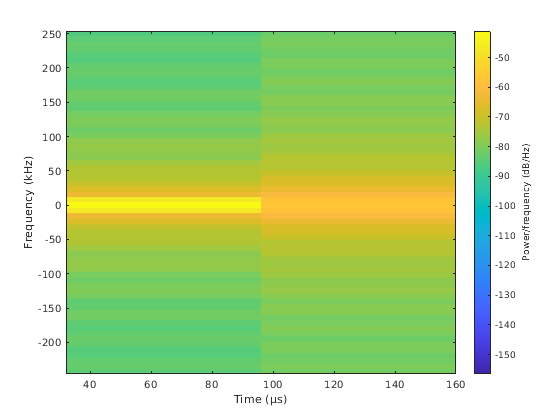

Постройте спектрограмму

Постройте спектрограмму функции с размером окна 64 выборок и 50%-го перекрытия. Окно сигнал с функцией Хэмминга.

nfft1 = 64;
nov = floor(0.5*nfft1);
spectrogram(rectwav,hamming(nfft1),nov,nfft1,fs,'centered','yaxis')

Этот график показывает постоянную частоту сигнала.

Ссылки

[1] Ричардс, M. A. Основные принципы радарной обработки сигналов. Нью-Йорк: McGraw-Hill, 2005.
