getTaper

Системный объект: поэтапный. UCA
Пакет: поэтапный

Заострения элемента массива

расширьте все на странице

Синтаксис


WTS = getTaper(H)

Описание

WTS = getTaper(H) возвращает заострения, WTS, примененный каждый элемент поэтапного универсального кругового массива (UCA), H. Заострения часто упоминаются как веса.

Входные параметры

развернуть все

Универсальный круговой массив в виде phased.ULA Системный объект.

Пример: H = phased.UCA();

Выходные аргументы

развернуть все

Заострения элемента массива, возвращенные как N-by-1 комплексный вектор, где N является числом элементов в массиве.

Примеры

развернуть все

Скрипт Open Live Script

Создайте массив UCA с 7 элементами изотропных элементов антенны с заострением окна Тейлора. Спроектируйте массив, чтобы иметь радиус 0,5 метров. Затем чертите массив, показывающий штриховку заострения элемента.

Nelem = 7;
R = 0.5;
taper = taylorwin(Nelem);
sArray = phased.UCA(Nelem,R,'Taper',taper.');
w = getTaper(sArray)
w = 7×1

    0.4520
    0.9009
    1.3680
    1.5581
    1.3680
    0.9009
    0.4520

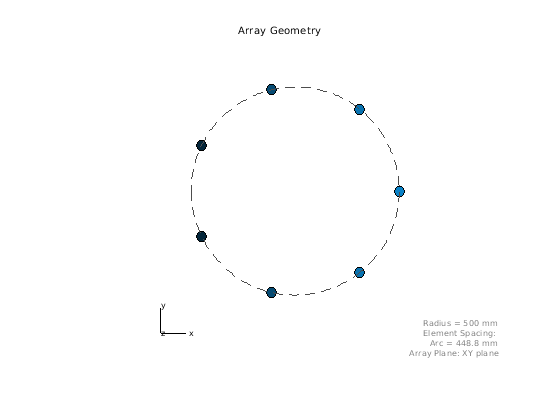

viewArray(sArray,'ShowTaper',true);

Оба выход и фигура выше показов, что величины заострения являются самыми большими около среднего элемента.

Представленный в R2015a
