surfacegamma

Гамма значение для различных ландшафтов

свернуть все на странице

Синтаксис

G = surfacegamma(TerrainType)
G = surfacegamma(TerrainType,FREQ)
surfacegamma

Описание

G = surfacegamma(TerrainType) возвращается γ значение для заданного ландшафта. γ значение для рабочей частоты 10 ГГц.

G = surfacegamma(TerrainType,FREQ) задает рабочую частоту системы.

surfacegamma отображения несколько типов ландшафта и их соответствие γ значения. Они γ значения для рабочей частоты 10 ГГц.

Входные параметры

TerrainType

Векторы символов, которые описывают тип ландшафта. Допустимые значения:

  • 'sea state 3'

  • 'sea state 5'

  • 'woods'

  • 'metropolitan'

  • 'rugged mountain'

  • 'farmland'

  • 'wooded hill'

  • 'flatland'

FREQ

Рабочая частота радиолокационной системы в герц. Это значение может быть скаляром или вектором.

Значение по умолчанию: 10e9

Выходные аргументы

G

Значение γ в децибелах, для константы γ модель помехи.

Примеры

свернуть все

Скрипт Open Live Script

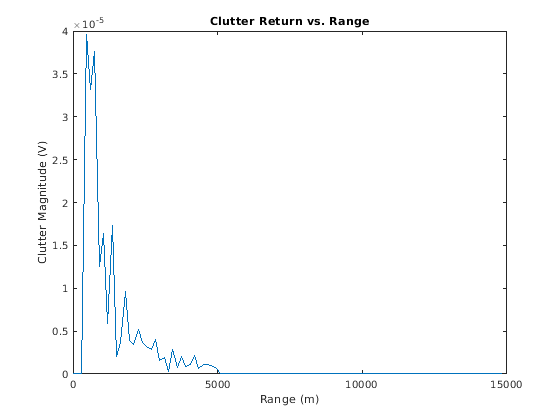

Определите γ значение для лесистой области, и затем симулируйте помеху, возвращаются из той области. Примите, что радиолокационная система использует один элемент антенны шаблона косинуса и имеет рабочую частоту 300 МГц.

fc = 300e6;
g = surfacegamma('woods',fc);
clutter = phased.ConstantGammaClutter('Gamma',g,...
    'Sensor',phased.CosineAntennaElement,...
    'OperatingFrequency',fc);
x = clutter();
r = (0:numel(x)-1)/(2*clutter.SampleRate) * ...
    clutter.PropagationSpeed;
plot(r,abs(x))
xlabel('Range (m)')
ylabel('Clutter Magnitude (V)')
title('Clutter Return vs. Range')

Больше о

свернуть все

\Gamma

Часто используемая модель для симуляции помехи является постоянной гамма моделью. Эта модель использует параметр, γ, описать характеристики помехи различных типов ландшафта. Значения γ выведены из измерений.

Алгоритмы

γ значения для ландшафта вводят 'sea state 3', 'sea state 5', 'woods', 'metropolitan', и 'rugged mountain' от [2].

γ значения для ландшафта вводят 'farmland', 'wooded hill', и 'flatland' от [3].

Измерения вводят значения γ для системы, действующей на уровне 10 ГГц. γ значение для системы, действующей на частоте f:

γ=γ0+5log(ff0)

где γ0 значение на частоте f0 = 10 ГГц.

Ссылки

[1] Бартон, Дэвид. “Посадите Модели Помехи для Радарного Проекта и Анализа”, Продолжения IEEE. Издание 73, Номер 2, февраль 1985, стр 198–204.

[2] Долго, Морис В. Радарная отражающая способность земли и моря, 3-го Эда. Бостон: дом Artech, 2001.

[3] Нэзэнсон, Фред Э., Дж. Патрик Рейли и Марвин Н. Коэн. Радарные принципы разработки, 2-й Эд. Мендхем, NJ: SciTech Publishing, 1999.

Расширенные возможности

Смотрите также

| |

Представленный в R2011b
