Введите power_new в командной строке, чтобы открыть новую модель. Сохраните его как power_TCRTSC.

Добавьте блок Thyristor от библиотеки Simscape> Electrical> Specialized Power Systems> Fundamental Blocks> Power Electronics до модели.

Откройте окно Thyristor Block Parameters и установите параметры можно следующим образом:

Заметьте, что схема демпфера является неотъемлемой частью диалогового окна Thyristor.

Переименуйте этот блок TCR 1 и скопируйте его.

Соедините этот новый тиристорный TCR 2 в антипараллельном с TCR 1, как показано в Одной Фазе Статического Компенсатора Var TCR/TSC.

Когда схема демпфера была уже задана с TCR 1, демпфер TCR 2 должен быть устранен.

Откройте диалоговое окно TCR 2 и установите параметры демпфера на

Заметьте, что демпфер исчезает на значке блока.

Добавьте блок Linear Transformer из библиотеки Simscape> Electrical> Specialized Power Systems> Fundamental Blocks> Elements. Установите ее номинальную степень, частоту и извилистые параметры (вьющийся 1 = primary; обмотка 2 = secondary) как показано в Одной Фазе Статического Компенсатора Var TCR/TSC.

Параметр Units позволяет вам задавать сопротивление R и индуктивность утечки L каждой обмотки, а также ветви намагничивания Rm/Lm, любой в единицах СИ (Омы, henries) или в на модули (pu). Сохраните значение по умолчанию pu устанавливающий, чтобы задать непосредственно R и L в на удельные величины. Как нет никакой третичной обмотки, отмените выбор Трех трансформаторов обмоток. Обмотка 3 исчезает на блоке TrA.

Наконец, установите параметры ветви намагничивания Rm и Xm в [500, 500]. Эти значения соответствуют резистивным и индуктивным токам на 0,2%. Для получения дополнительной информации о на модуль (pu) система, смотрите Систему На модуль Модулей.

Добавьте источник напряжения, блок Ground и два блока Series RLC Branch и установите параметры как показано в Одной Фазе Статической фигуры Компенсатора Var TCR/TSC.

Добавьте блок Current Measurement из библиотеки Simscape> Electrical> Specialized Power Systems> Fundamental Blocks> Measurements, чтобы измерить первичный ток.

Заметьте, что Тиристорным блокам идентифицировала выход буква m. Этот выход возвращает Simulink^® векторизованный сигнал, содержащий тиристорный ток (Iak) и напряжение (Vak). Эти выходные параметры соединяются с блоками терминаторов строки. Выберите сигнальную линию, соединенную при m выходе TCR 1 блокируйтесь и сигнал, соединенный в i, вывел i чопорный блок. От Инспектора Данных моделирования выберите Log Selected Signals.

Скопируйте два блока Pulse Generator в свою систему, назовите их Pulse1 и Pulse2, и соедините их с логическими элементами тиристорных блоков.

Теперь необходимо задать импульсы синхронизации этих двух тиристоров. В каждом цикле импульс должен быть отправлен в каждый тиристор α степени после нулевого пересечения тиристорного коммутационного напряжения. Установите Pulse1 и параметры блоков Pulse2 можно следующим образом:

Импульсы отправляются в TCR 2 задерживаются 180 градусами относительно импульсов, отправленных в TCR 1. Задержка T используется, чтобы задать угол увольнения α. Чтобы получить 120 углов увольнения степени, задайте T в рабочей области путем ввода

T = 1/60/3;

Установите время остановки на 0.1, затем запустите симуляцию. Результаты могут наблюдаться в Инспекторе Данных моделирования, как показано в фигуре.

Скопируйте ветвь TCR (отображенный синим), переименуйте блоки и задайте значение сопротивления и индуктивности как показано в Одной Фазе Статической фигуры Компенсатора Var TCR/TSC.

Соедините конденсатор 308e-6 Фарады последовательно с TSC 1 и клапаном TSC 2.

Соедините блок Voltage Measurement через конденсатор. Соедините выход блока с блоком терминатора строки. Выберите сигнал и передайте выбранный сигнал потоком Инспектору Данных моделирования.

Вопреки ветви TCR, которая была запущена синхронным импульсным генератором, непрерывный сигнал увольнения теперь применяется к этим двум тиристорам. Удалите два импульсных генератора. Добавьте блок Step и соедините его выход в обоих логических элементах TSC 1 и TSC 2. Установите его время шага в 1/60/4 (подающий питание на первом положительном пике исходного напряжения).

Запустите симуляцию.

Когда конденсатор включен от нуля, можно наблюдать в Simulation Data Inspector низкий переходный процесс затухания на уровне 200 Гц, наложенных с компонентом на 60 Гц в конденсаторном напряжении и первичном токе. Во время нормальной операции TSC конденсатор имеет начальное напряжение в запасе начиная с последнего открытия клапана. Чтобы минимизировать заключительный переходный процесс с заряженным конденсатором, тиристоры ветви TSC должны быть запущены, когда исходное напряжение в максимальном значении и с правильной полярностью. Начальное конденсаторное напряжение соответствует установившемуся напряжению, полученному, когда тиристорный переключатель закрывается. Конденсаторное напряжение является 17.67 kVrms, когда клапан проводит. В то время закрытия конденсатор должен быть заряжен при пиковом напряжении.

Дважды кликните блок powergui, и во вкладке Tools, нажмите Initial State. Список всех переменных состояния с их начальными значениями по умолчанию появляется. Значение начального напряжения через конденсатор C (переменная Uc_C) должны быть-0.3141 В. Это напряжение не ниже нуля, потому что демпфер позволяет циркуляцию маленького тока, когда оба тиристора блокируются. Теперь выберите Uc_C переменная состояния и вводит 24989 в верхнем правом поле. Затем нажмите кнопку Apply, чтобы делать это изменение эффективным.

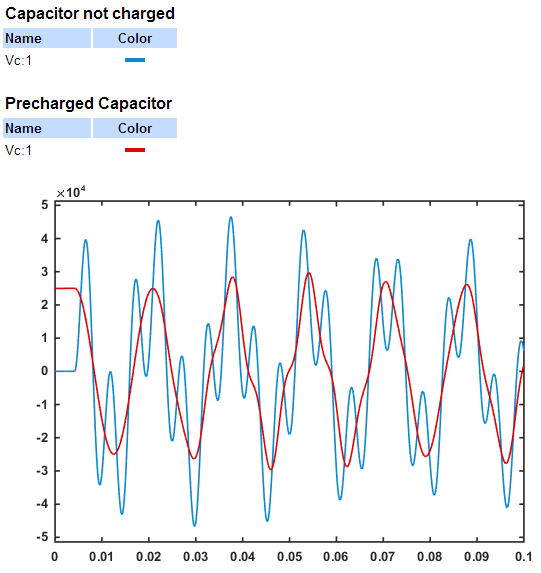

Запустите симуляцию. Как ожидалось переходный компонент конденсаторного напряжения и текущий исчез. Напряжения, полученные с и без начального напряжения, сравнены в Simulation Data Inspector как показано в фигуре.
