plotyy

Постройте заданные параметры на плоскости X-Y с Осями Y на обеих левых и правых сторонах

свернуть все на странице

Синтаксис

plotyy(rfobject,parameter)
plotyy(rfobject,parameter1,....,parameterN)
plotyy(rfobject,parameter,format1,format2)
plotyy(rfobject,parameter1....parametern,format1,format2)
plotyy(rfobject,(parameter1_1,.....parameter1_n),format1,(parameter2_1.......,parameter2_n),format1,format2)
plotyy(___,x-axis parameter,x-axis format)
plotyy(___,Name,Value)
[ax,hlines1,hlines2] = plotyy(___)

Описание

plotyy(rfobject,parameter) строит заданный параметр заданного объекта rfckt или объекта rfdata на плоскости X-Y с помощью предопределенных форматов. Форматы задают, как RF Toolbox™ отображает данные по графику. Например, когда вы строите S-параметры с помощью plotyy, 'dB' - построен на левой Оси Y и 'Degrees' построен на правой оси y.

Используйте Определение Форматов параметра в таблице, которая показывает предопределенные первичные и вторичные форматы для всей схемы и параметров объекта данных. Можно также использовать listformat получить список допустимых параметров для схемы или объектов данных.

Примечание

Поскольку вся схема возражает за исключением тех, которые содержат данные из файла данных, необходимо выполнить анализ частотного диапазона с помощью analyze функция перед использованием plotyy.

пример

plotyy(rfobject,parameter1,....,parameterN) строит параметры, 1,...,N на плоскости X-Y с помощью предопределенных первичных и вторичных форматов.

plotyy(rfobject,parameter,format1,format2) строит заданный параметр с помощью формата 1 в оставленной Оси Y и формата 2 для правой оси y.

plotyy(rfobject,parameter1....parametern,format1,format2) строит параметры, 1,...,N использование формата 1 для оставленной Оси Y и формата 2 для правой оси y.

plotyy(rfobject,(parameter1_1,.....parameter1_n),format1,(parameter2_1.......,parameter2_n),format1,format2) отображает данные РФ на графике можно следующим образом:

  • Постройте параметры 1_1,.....1_n использование формата 1 для левой Оси Y.

  • Постройте параметры 2_1,.....2_n использование формата 2 для правой оси y.

plotyy(___,x-axis parameter,x-axis format) строит заданные параметры под заданными условиями работы для объекта РФ.

plotyy(___,Name,Value) строит заданные параметры под заданными условиями работы пары "имя-значение" для объекта РФ.

[ax,hlines1,hlines2] = plotyy(___) возвращает указатели на эти две оси и два серийных объекта линии.

Примеры

свернуть все

Скрипт Open Live Script

Создайте rfckt объект усилителя.

amp = rfckt.amplifier;

Постройте S11 и S21 параметры усилителя на two yось.

plotyy(amp,'S11','S21')

Первичными и вторичными форматами и для S11 и для S21 является Magnitude(decibels) и Angle(degrees). соответственно. Так, plotyy использование эта первично-вторичная пара формата, чтобы создать график.

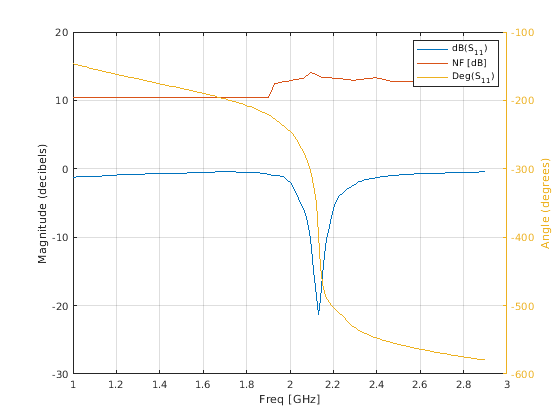

Постройте S11 и NF (шумовая фигура) параметры усилителя на двух yось.

plotyy(amp,'S11','NF')

Первичные и вторичные форматы для S11 Magnitude (decibels) и Angle (degrees), соответственно.

  • Magnitude (decibels) допустимый формат для обоих S11 и NF

  • Angle (Degrees) допустимый формат для S11.

Эти форматы оба соответствуют предыдущим критериям, таким образом, функция использует эту первично-вторичную пару формата, чтобы создать график.

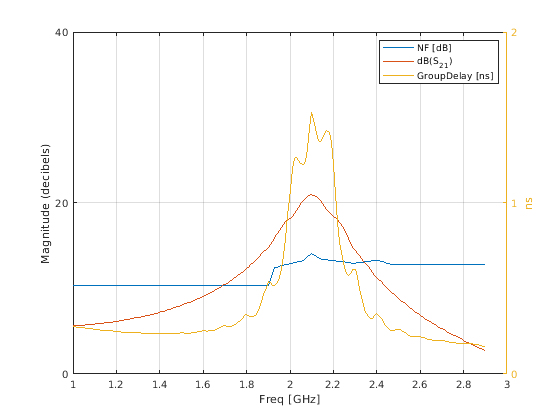

Постройте NF, S21 и GroupDelay параметры amp на двух осях Y.

plotyy(amp, 'NF', 'S21', 'GroupDelay')

Первичные и вторичные форматы для S21 Magnitude (decibels) и Angle (Degrees), соответственно. Оба NF и GroupDelay имейте только основной формат.

  • Magnitude (decibels) основной формат для NF.

  • ns основной формат для GroupDelay.

Нет никакой первично-вторичной пары формата, которая соответствует предыдущим критериям, таким образом, plotyy попытки найти пару основных форматов, которые соответствуют критериям. plotyy создает использование графика:

  • Magnitude (decibels) для левого yось. Этот формат допустим для обоих NF и S21.

  • ns для правильного yось. Этот формат допустим для GroupDelay .

Эти форматы соответствуют критериям.

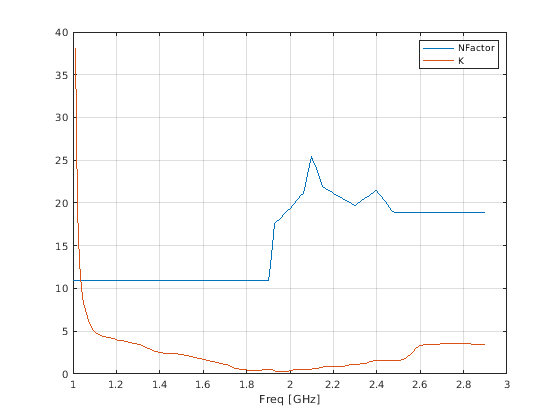

Постройте NFactor и K параметры amp на двух осях Y.

plotyy(amp, 'NFactor', 'K')

Оба NFactor и K имейте только основной формат, None, так plotyy вызывает plot команда, чтобы создать график с одной осью Y, форматом которой является None.

Входные параметры

свернуть все

Схема или объект данных в виде rfckt объект или rfdata объект.

Пример: amp = rfckt.amplifier; plotyy(amp,'S11',S12') Строит параметры S11 и S12 rfckt.amplifier на левых и правой оси y.

Допустимые параметры схемы возражают в виде вектора символов или строки.

Введите listparam(rfobject) получить список допустимых параметров для объекта схемы, h. Введите listformat(rfobject,parameter) видеть законные форматы для заданного parameter. Первый перечисленный формат является значением по умолчанию для заданного параметра.

Пример: amp = rfckt.amplifier; plotyy(amp,'S11',S12') Строит параметры, S11 и S12 rfckt.amplifier на левых и правой оси y.

Формат параметра, чтобы построить на левой Оси Y в виде вектора символов или строки.

Формат параметра, чтобы построить на правой оси y в виде вектора символов или строки.

x-axis parameter независимая переменная вдоль оси x, чтобы построить заданные параметры вдоль оси y. Несколько x-axis parameter значения доступны для всех объектов. Когда вы импортируете rfckt.amplifier, rfckt.mixer, или rfdata.data объектные технические требования от .p2d или .s2d файл, можно также задать любые условия работы из файла, которые имеют числовые значения, такие как смещение.

Следующая таблица показывает обычно доступные параметры и соответствующий x-axis parameter значения. Перечисленные в таблице настройки по умолчанию используются если x-axis parameter не задан.

параметрx-axis parameter значение
Pout, Phase, LS11, LS12, LS21, LS22Pin (значение по умолчанию), Freq
S11, S12, S21, S22, NF, IIP3, OIP3, GroupDelay, VSWRIn, VSWROut, GammaIn, GammaOut, FMIN, GammaOPT, RN, TF1, TF2&gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaMLK\delta\mu, MuPrimeFreq
AM/AM, AM/PMAM

x-axis format формат, используемый в определенном x-axis parameter. Никакой x-axis format спецификация необходима когда x-axis parameter условия работы.

Следующая таблица показывает x-axis format значения, которые доступны для x-axis parameter значения перечислили в предыдущей таблице, наряду с настройками по умолчанию, которые используются если x-axis format не задан.

x-axis parameter значенияx-axis format значения
PindBm (значение по умолчанию), mWW, dBW
Freq

THz, GHz, MHz, KHz, Hz

По умолчанию, x-axis format выбран, чтобы обеспечить лучшее масштабирование для данного x-axis parameter значения.

AMMagnitude (decibels) (значение по умолчанию), Magnitude (linear)

Пример: semilogy(h,'Pout','Freq','GHz')

Аргументы в виде пар имя-значение

Пример: semilogy(h,'Pout','Pin','Freq',2.1e9)

Задайте дополнительные разделенные запятой пары Name,Value парные аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в одинарных кавычках (''Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

'condition1',value1, ..., conditionm,valuem дополнительные пары условия/значения, в которых можно построить заданные параметры. Эти пары являются обычно условиями работы от .p2d или .s2d файл. Для некоторых параметров можно задать набор значений частоты или входной мощности, в которых можно построить заданный параметр.

Например:

  • При графическом выводе S-параметров больших сигнала как функции входной мощности можно задать интересные места частоты с помощью пар условия/значения.

  • При графическом выводе S-параметров больших сигнала как функции частоты можно задать уровни интереса входной мощности с помощью пар условия/значения.

  • При графическом выводе параметров как функции условий работы можно задать и значения частоты и входной мощности с помощью пар условия/значения.

Freq дополнительное значение частоты, в Гц, на уровне которого можно построить заданные параметры.

Pin дополнительное значение входной мощности, в dBm, в котором можно построить заданные параметры.

Выходные аргументы

свернуть все

Указатели двух осей, левых и правых, возвратились как указатель на функцию.

lineseries объект для левой оси Y, левой и правой, возвратился как указатель на функцию.

lineseries объект для правой оси y, левой и правой, возвратился как указатель на функцию.

Советы

Смотрите также

| | | | | | | |

Представленный в R2007a
