flattopwin

Окно flat top

свернуть все на странице

Синтаксис

w = flattopwin(L)
w = flattopwin(L,sflag)

Описание

пример

w = flattopwin(L) возвращает L- укажите симметричное окно с плоской вершиной

w = flattopwin(L,sflag) возвращает L- укажите симметричное окно с плоской вершиной с помощью метода выборки окна, заданного sflag.

Примеры

свернуть все

Скрипт Open Live Script

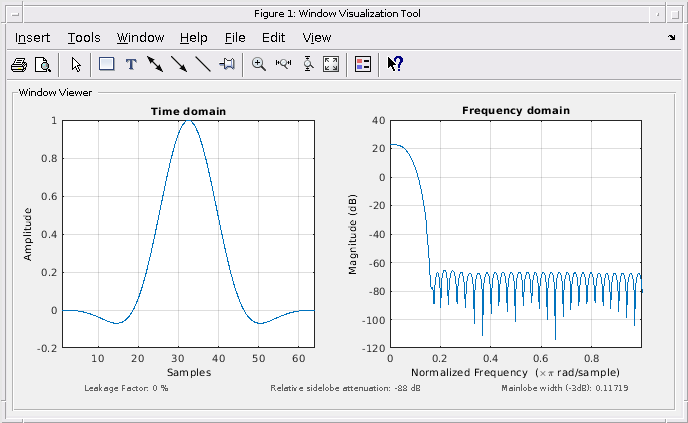

Создайте симметричное окно с плоской вершиной с 64 точками. Просмотрите результат с помощью wvtool.

N = 64;
w = flattopwin(N);
wvtool(w)

Входные параметры

свернуть все

Длина окна в виде положительного целого числа.

Типы данных: single | double

Метод выборки окна в виде:

  • 'symmetric' — Используйте эту опцию при использовании окон для создания фильтра.

  • 'periodic' — Эта опция полезна для спектрального анализа, потому что это включает оконному сигналу иметь совершенное периодическое расширение, неявное в дискретном преобразовании Фурье. Когда 'periodic' задан, функция вычисляет окно длины L + 1 и возвращает первый L 'points'.

Выходные аргументы

свернуть все

Окно с плоской вершиной, возвращенное как вектор-столбец.

Алгоритмы

Окна с плоской вершиной являются суммированием косинусов. Коэффициенты окна с плоской вершиной вычисляются из следующего уравнения:

w(n)=a0−a1cos(2πnL−1)+a2cos(4πnL−1)−a3cos(6πnL−1)+a4cos(8πnL−1),

где 0≤n≤L−1. Содействующие значения:

КоэффициентЗначение
a 00.21557895
a 10.41663158
a 20.277263158
a 30.083578947
a 40.006947368

Окна с плоской вершиной имеют очень низкую неравномерность в полосе пропускания (<0,01 дБ) и используются, в основном, в калибровочных целях. Их пропускная способность приблизительно в 2.5 раза более широка, чем окно Hann.

Ссылки

[1] Д'Антона, Габриэле и А. Ферреро. Цифровая обработка сигналов для Систем измерения. Нью-Йорк: Springer Media, 2006, стр 70–72.

[2] Гаде, Свенд и Хенрик Херлуфсен. “Использование Функций взвешивания в Анализе DFT/FFT (Первая часть)”. Windows к Анализу БПФ (Первая часть): Brüel & Kjær Technical Review. Издание x, Номер 3, 1987, стр 1–28.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Приложения

Функции

Представлено до R2006a
