strips

Синтаксис

strips(x)
strips(x,n)
strips(x,sd,fs)
strips(x,sd,fs,scale)

Описание

strips(x) вектор графиков x в горизонтальных полосах длины 250. Если x матрица, strips(x) строит график каждого столбца x. Крайний левый столбец (столбец 1) является главной горизонтальной полосой.

strips(x,n) вектор графиков x в полосах, которые являются каждым n выборки долго.

strips(x,sd,fs) вектор графиков x в полосах длительности sd секунды, учитывая частоту дискретизации fs выборки в секунду.

strips(x,sd,fs,scale) масштабирует вертикальные оси.

Если x матрица, strips(x,n), strips(x,sd,fs), и strips(x,sd,fs,scale) постройте различные столбцы x на том же полосном графике.

strips игнорирует мнимую часть x с комплексным знаком.

Примеры

свернуть все

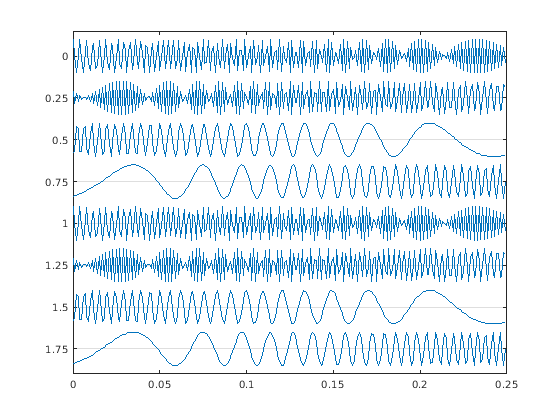

Постройте две секунды модулируемой частотой синусоиды в 0,25 вторых полосах. Задайте частоту дискретизации 1 кГц.

fs = 1000;
t = 0:1/fs:2;
x = vco(sin(2*pi*t),[10 490],fs);

strips(x,0.25,fs)

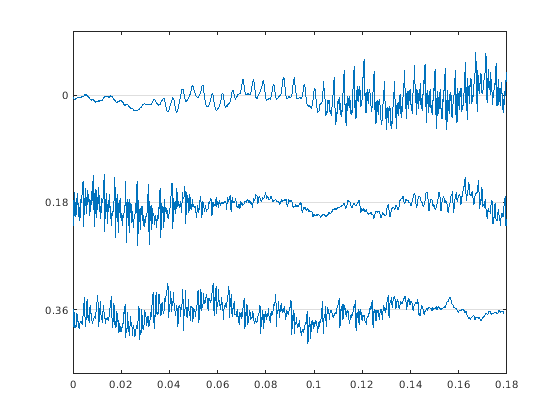

Загрузите речевой сигнал, произведенный в Fs=7418Hz. Файл содержит запись женского голоса, говоря слово "MATLAB®".

load mtlb

Постройте сигнал в 0,18 вторых длинных полосах.

strips(mtlb,0.18,Fs)

Смотрите также

|

Представлено до R2006a
