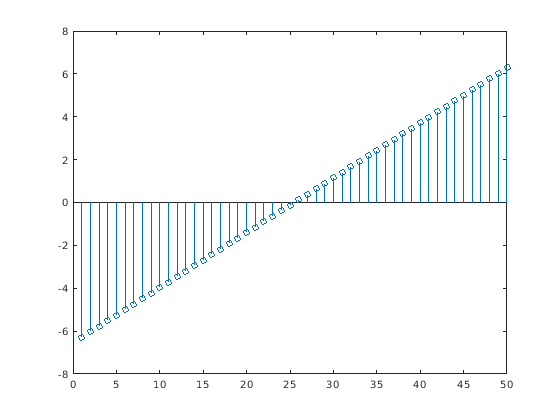

Создайте диаграмму стебель-листья 50 значений данных между $$-2\pi$$ и $$2\pi$$.

figure
Y = linspace(-2*pi,2*pi,50);
stem(Y)

Значения данных построены как расширение основ от базовой линии и завершение в значении данных. Длина Y автоматически определяет положение каждой основы на оси X.

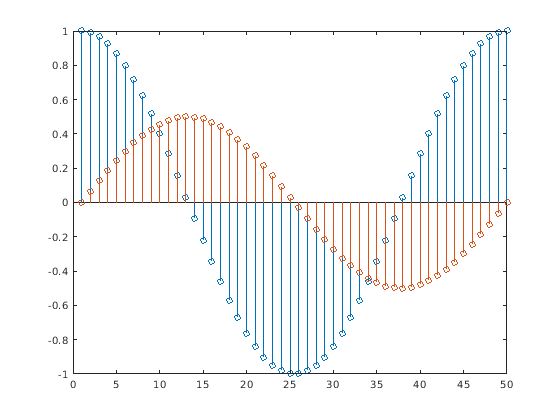

Постройте два ряда данных с помощью матрицы 2D столбца.

figure
X = linspace(0,2*pi,50)';
Y = [cos(X), 0.5*sin(X)];
stem(Y)

Каждый столбец Y построен как отдельный ряд и записи в той же строке Y построены против того же x значения. Количество строк в Y автоматически генерирует положение каждой основы на оси X.

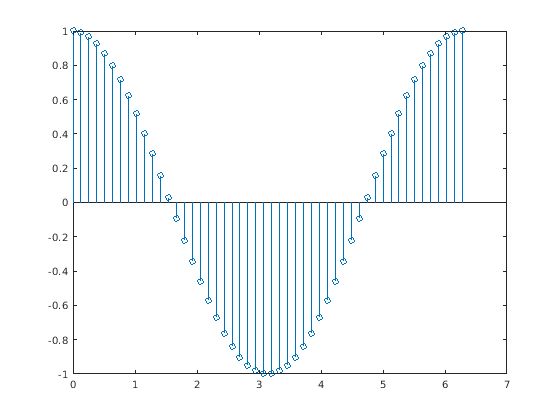

Постройте 50 значений данных косинуса, оцененного между 0 и $$2\pi$$ и задайте значения множества x для диаграммы стебель-листья.

figure
X = linspace(0,2*pi,50)';
Y = cos(X);
stem(X,Y)

Первый векторный вход определяет положение каждой основы на оси X.

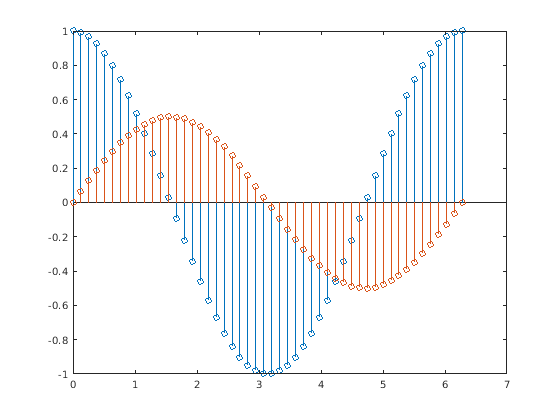

Постройте 50 значений данных синуса и косинуса, оцененного между 0 и $$2\pi$$ и задайте значения множества x для диаграммы стебель-листья.

figure
X = linspace(0,2*pi,50)';
Y = [cos(X), 0.5*sin(X)];
stem(X,Y)

Векторный вход определяет положения оси X для обоих рядов данных.

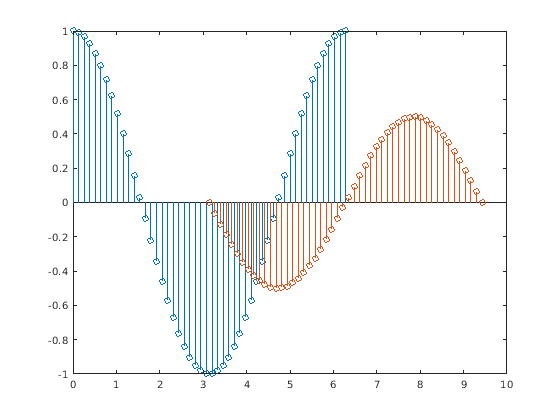

Постройте 50 значений данных синуса и косинуса, оцененного в различных значениях множеств x. Задайте соответствующие значения множеств x для каждого ряда.

figure
x1 = linspace(0,2*pi,50)';
x2 = linspace(pi,3*pi,50)';
X = [x1, x2];
Y = [cos(x1), 0.5*sin(x2)];
stem(X,Y)

Каждый столбец X построен против соответствующего столбца Y.

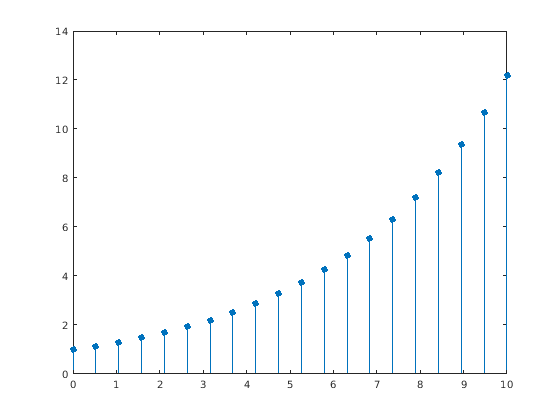

Создайте диаграмму стебель-листья и заполните круги, которые отключают каждую основу.

X = linspace(0,10,20)';
Y = (exp(0.25*X));
stem(X,Y,'filled')

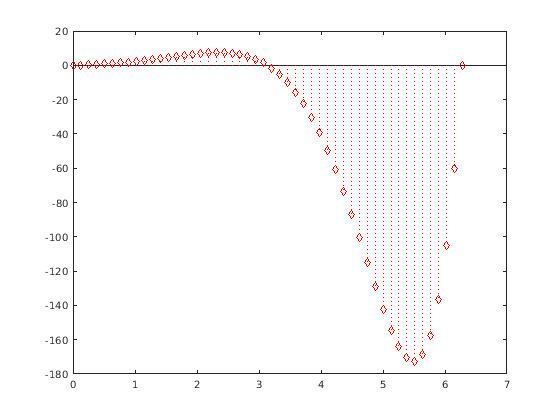

Создайте диаграмму стебель-листья и установите стиль линии на пунктирную линию, символы маркера к ромбам и цвет к красному использованию LineSpec опция.

figure
X = linspace(0,2*pi,50)';
Y = (exp(X).*sin(X));
stem(X,Y,':diamondr')

Чтобы окрасить внутреннюю часть ромбов, используйте 'fill' опция.

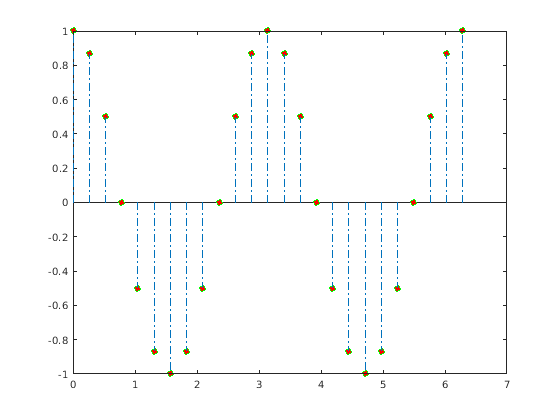

Создайте диаграмму стебель-листья и установите стиль линии на точечную пунктирную линию, цвет поверхности маркера к красному и цвет обводки маркера к зеленому использованию Name,Value парные аргументы.

figure
X = linspace(0,2*pi,25)';
Y = (cos(2*X));
stem(X,Y,'LineStyle','-.',...
     'MarkerFaceColor','red',...
     'MarkerEdgeColor','green')

Основа остается цвет по умолчанию.

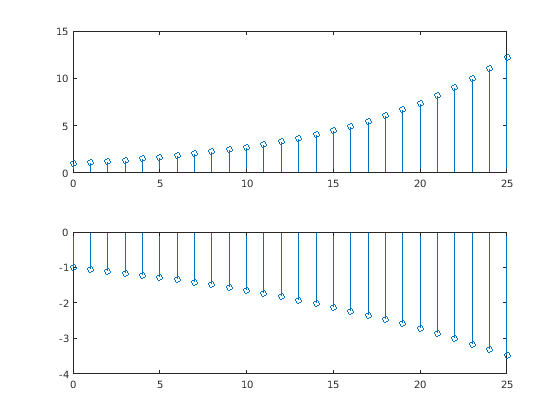

Начиная в R2019b, можно отобразить мозаичное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Создайте отдельные диаграммы стебель-листья в осях путем определения объекта осей в качестве первого аргумента к stem.

x = 0:25;
y1 = exp(0.1*x);
y2 = -exp(.05*x);
tiledlayout(2,1)

% Top plot
ax1 = nexttile;
stem(ax1,x,y1)

% Bottom plot
ax2 = nexttile;
stem(ax2,x,y2)

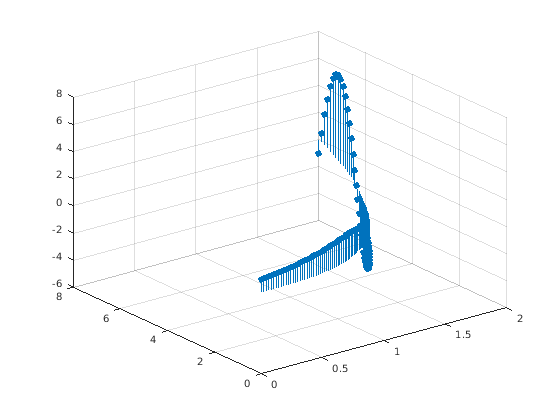

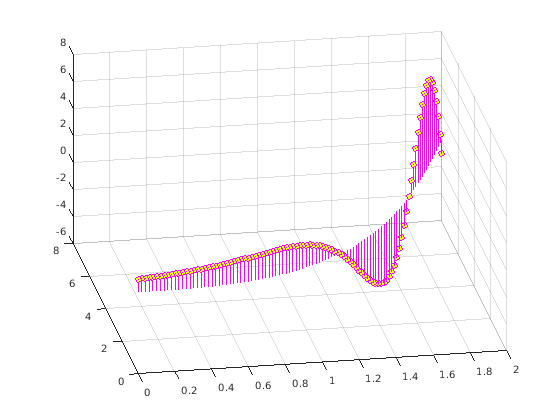

Создайте 3-D диаграмму стебель-листья и возвратите серийный объект основы.

X = linspace(0,2);
Y = X.^3;
Z = exp(X).*cos(Y);
h = stem3(X,Y,Z,'filled');

Измените цвет в пурпурный и выберите цвет поверхности маркера к желтому. Используйте view настраивать угол осей в фигуре. Используйте запись через точку, чтобы установить свойства.

h.Color = 'm';
h.MarkerFaceColor = 'y';
view(-10,35)

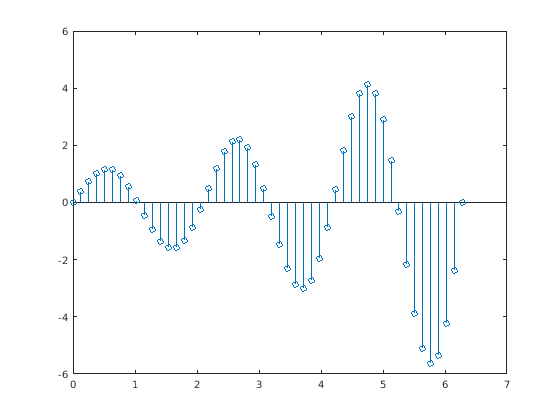

Создайте диаграмму стебель-листья и свойства изменения базовой линии.

X = linspace(0,2*pi,50);
Y = exp(0.3*X).*sin(3*X);
h = stem(X,Y);

Измените стиль линии базовой линии. Используйте запись через точку, чтобы установить свойства.

hbase = h.BaseLine;
hbase.LineStyle = '--';

Скройте базовую линию путем установки ее Visible свойство к 'off' .

hbase.Visible = 'off';

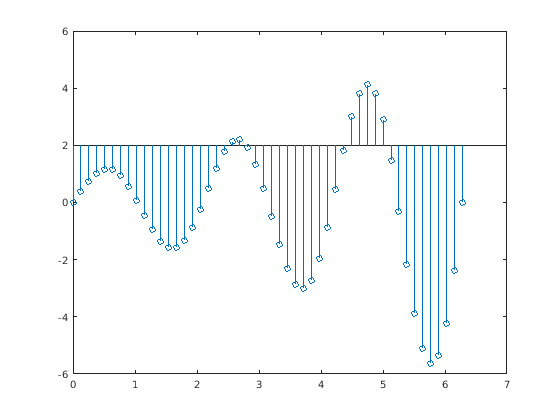

Создайте диаграмму стебель-листья с базовым уровнем в 2.

X = linspace(0,2*pi,50)';
Y = (exp(0.3*X).*sin(3*X));
stem(X,Y,'BaseValue',2);
