Анализ сигнала и визуализация

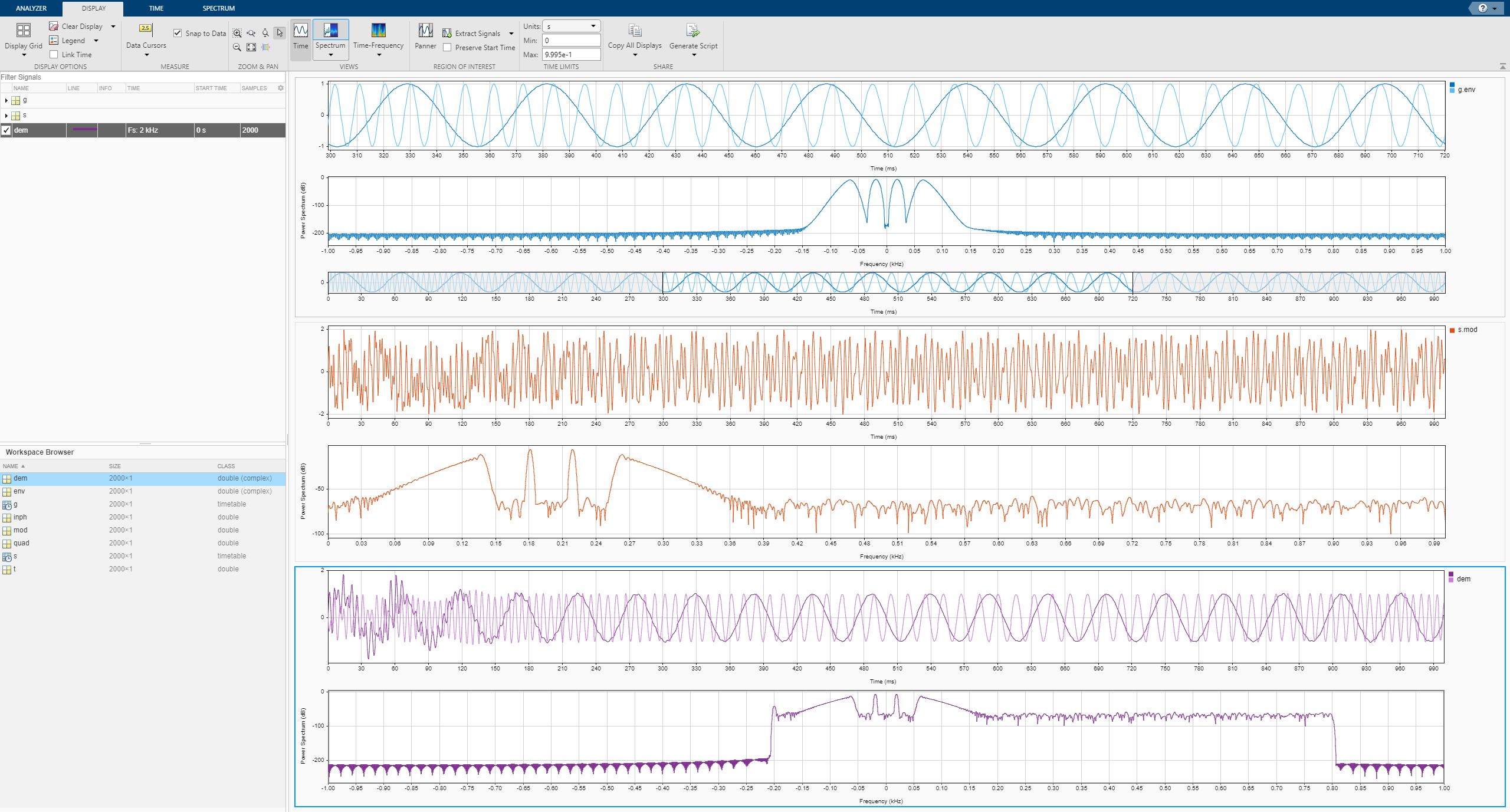

Приложение Signal Analyzer является интерактивным инструментом для визуализации, измерения, анализа и сравнения сигналов во временном интервале, в частотном диапазоне, и в частотном диапазоне времени. Приложение обеспечивает способ работать со многими сигналами различной длительности одновременно и в том же представлении.
Запустите приложение путем выбора его из вкладки Apps на панели инструментов MATLAB®. Можно также запустить приложение путем ввода signalAnalyzer в командной строке MATLAB.
Приложения
| Signal Analyzer | Визуализируйте и сравните несколько сигналов и спектров |
Функции
strips | Полосный график |
Темы
Рабочий процесс приложения
Используя приложение Signal Analyzer
Визуализируйте, измерьте, анализируйте и сравните сигналы во время, частоту и частотные диапазоны времени.
- Шаг 1: выберите Signals to Analyze
- Шаг 2: предварительно обработайте сигналы
- Шаг 3: исследуйте сигналы
- Шаг 4: совместно используйте анализ
Спектральный и частотно-временной анализ
Расчет спектра в Signal Analyzer
Чтобы вычислить спектры сигнала, Signal Analyzer находит компромисс между лучшим теоретическим спектральным разрешением и лучшим разрешением позволенным ограничениями производительности.
Спектр персистентности в Signal Analyzer
Спектр персистентности содержит зависящие от времени вероятности вхождения сигналов в данных местоположениях частоты и уровнях мощности.
Расчет спектрограммы в Signal Analyzer
Чтобы отобразить зависящий от времени спектр неустановившегося сигнала, Signal Analyzer делит сигнал на наложение оконных Кайзером сегментов и вычисляет их кратковременные преобразования Фурье.
Расчет Scalogram в Signal Analyzer
scalogram полезен для идентификации сигналов с низкочастотными компонентами и для анализа сигналов, содержимое частоты которых изменяется быстро со временем.
Вспомогательные темы
Типы данных, поддержанные Signal Analyzer
Signal Analyzer принимает вектора действительных чисел и матрицы с конечными элементами, timeseries объекты и расписания MATLAB.
Отредактируйте частоту дискретизации и другую информацию времени
Можно добавить и отредактировать информацию времени в приложении Signal Analyzer для любого сигнала, который не является расписанием MATLAB или timeseries объект.
Советы Signal Analyzer и ограничения
Подготовьте данные, чтобы обойти текущие ограничения Signal Analyzer.
Горячие клавиши для Signal Analyzer
Используйте клавиатуру, чтобы управлять приложением Signal Analyzer.
Задайте цвет линии и стиль, добавьте или удалите столбцы в таблице Signal и измените отображения Signal Analyzer.
