LC Bandstop Tee

LC модели bandstop кладет сеть для первого удара

расширьте все на странице
  • Библиотека:

  • RF Blockset / Эквивалентная Основная полоса / Лестничные Фильтры

Описание

Блок LC Bandstop Tee моделирует LC bandstop сеть мишени, описанная в диалоговом окне блока, в терминах его зависимых частотой S-параметров.

Для каждого индуктора и конденсаторной пары в сети, блок сначала вычисляет ABCD-параметры на каждой частоте, содержавшейся в векторе моделирования частот. Для каждой серийной пары, = 1, B = Z, C = 0, и D = 1, где Z является импедансом серийной пары. Для каждой пары шунта, = 1, B = 0, C = Y и D = 1, где Y является проводимостью пары шунта.

Блок LC Bandstop Tee затем располагает каскадом ABCD-параметры для каждого ряда и пары шунта на каждой из частот моделирования, и преобразует каскадные параметры в S-параметры с помощью abcd2s RF Toolbox™ функция.

Смотрите блок Output Port для получения информации об определении частот моделирования.

LC bandstop кладет сетевой объект для первого удара, сеть 2D порта как показано в следующей принципиальной схеме.

[L1, L2, L3, L4...] являются значением 'L' свойство, и [C1, C2, C3, C4 ...] является значением 'C' свойство.

Параметры

развернуть все

Основной

Вектор, содержащий индуктивность, в порядке от источника, чтобы загрузить, всех индукторов в сети. Вектор индуктивности должен содержать по крайней мере три элемента. Все значения должны быть строго положительными.

Вектор, содержащий емкости, в порядке от источника, чтобы загрузить, всех конденсаторов в сети. Его длина должна быть равна длине вектора, который вы обеспечиваете в параметре Inductance. Все значения должны быть строго положительными.

Визуализация

Когда Source of frequency data является User-specified, задайте как вектор частот в параметре Frequency data.

Данные о частоте располагаются в виде вектора в герц.

Зависимости

Чтобы установить этот параметр, сначала выберите User-specified в Source of amplifier gain. Этот выбор активирует Вкладку Visualization, которая содержит Source of frequency data

Ссылочный импеданс коаксиальной линии электропередачи в виде скаляра в Омах.

Тип графика данных, который вы хотите произвести со своими данными, заданными как:

  • X-Y plane — Сгенерируйте Декартов график своих данных по сравнению с частотой. Чтобы создать линейный, полужурнал или графики логарифмического журнала, установил Y scale и X scale соответственно.

  • Composite data— Составной график данных автоматически генерирует четыре отдельных графика в одном окне рисунка, показывая зависимость частоты нескольких параметров.

  • Polar plane — Сгенерируйте полярный график своих данных. Блок строит только область значений данных, соответствующих заданным частотам.

  • Z Smith chart, Y Smith chart, и ZY Smith chart — Сгенерируйте график Smith® своих данных. Блок строит только область значений данных, соответствующих заданным частотам.

Тип параметров, чтобы построить в виде одного из следующего S11, S12, S21, S22, GroupDelay, GammaIn, GammaOut, VSWRIn, VSWROut, OIP3, IIP3, TF1, TF2, TF3&gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaMLK\delta\mu или MuPrime. Когда шумом является спектральный NF, NFactor и NTemp графический вывод возможен.

Тип параметров, чтобы построить в виде одного из следующего S11, S12, S21, S22, GroupDelay, GammaIn, GammaOut, VSWRIn, VSWROut, OIP3, IIP3, TF1, TF2, TF3&gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaMLK\delta\mu или MuPrime. Когда шумом является спектральный NF, NFactor и NTemp графический вывод возможен.

Постройте формат в виде одного из следующего Magnitude (decibels), Angle (degrees)действительный, или Imaginary.

Постройте формат в виде одного из следующего Magnitude (decibels), Angle(degrees)действительный, или Imaginary.

Параметр в виде Freq. Этот параметр определяет данные для осей X на плоском графике X-Y.

Постройте формат в виде одного из следующего Hz'auto', KHz, MHz, GHz или THz.

Шкала оси Y в виде Linear или Log.

Шкала оси X в виде Linear или Log.

Отобразите заданные данные на графике с помощью кнопки графика.

Примеры модели

Using a Ladder Filter Block to Filter Gaussian Noise

Используя лестничный блок фильтра, чтобы отфильтровать гауссов шум

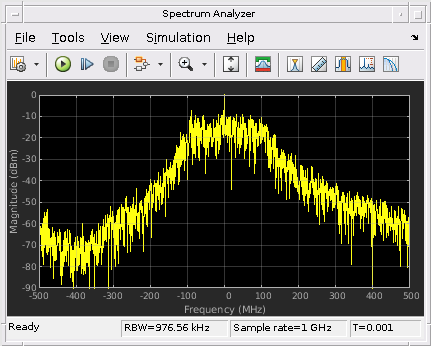

Обеспечивает комплексный случайный шум в Гауссовой форме, как введено с блоком LC Bandpass Pi. Нейтрализация DSP System Toolbox для блока Spectrum Scope строит отфильтрованный выход.

Открыть скрипт

Ссылки

[1] Людвиг, Райнхольд и Павел Бречко. Проектирование схем РФ: теория и приложения. Prentice Hall, 2000.

[2] Зверев, Анатоль И.Хандбоок синтеза фильтра. John Wiley & Sons, 1967.

Смотрите также

| | | | | | | | | | | | | |

Введенный в R2013a
