Однополюсный несколько выдают переключатель

Библиотека:
RF Blockset / Конверт Схемы / Соединения

Описание

Блок SPnT моделирует однополюсное, несколько выдают переключатель. Этот блок поддерживает и отражающие и поглощающие переключатели. Можно задать два - восемь выходных портов для переключателя. Управляющим сигналом является Сигнал Simulink, соединенный с Ctl порт блока. Управляющий сигнал задает, какой выходной порт передает входной сигнал. Когда вход к Ctl порт между одним и количеством выходных портов, Ctl значение сигналов округлено к самому близкому целому числу. Выходной порт, который соответствует целочисленному значению, передает данные. Если округленный Ctl значение сигналов не соответствует ни одному из выходных портов, все выходные порты выключены.

Параметры

развернуть все

Основной

`Insertion loss (dB)` — Потеря вставки переключателя
1 (значение по умолчанию) | скаляр

Значение вставки потерь переключателя в виде конечного скаляра в децибелах. Задайте значение вставки потерь, больше, чем нуль, но меньше, чем значение изоляции переключателя. Для уравнения смотрите Потерю Вставки.

`Isolation (dB)` — Значение изоляции переключателя
70 (значение по умолчанию) | скаляр

Значение изоляции переключателя в виде скаляра в децибелах. Задайте значение изоляции, больше, чем значение вставки потерь переключателя. Для уравнения смотрите Изоляцию.

`Loading type` — Переключите тип
`Absorptive` (значение по умолчанию) | `Reflective`

Переключите тип в виде Absorptive или Reflective.

`Number of outputs` — Количество выходных параметров для переключателя
2 (значение по умолчанию) | скаляр

Количество выходных параметров для переключателя в виде скаляра. Количество выходных параметров должно быть больше или быть равно два или быть меньше чем или равно восемь.

`Port terminations (Ohm)` — Завершения порта
50 (значение по умолчанию) | скаляр

Завершения порта в виде скаляра в Омах.

`Ground and hide reference terminals` — Заземлите терминалы схемы РФ
на (значении по умолчанию) | прочь

Выберите этот параметр, чтобы внутренне заземлить и скрыть ссылочные терминалы. Чтобы отсоединить ссылочные терминалы, очистите этот параметр. Путем представления этого терминала можно соединить его с другими частями модели.

Примеры модели

Однополюсный тройной переключатель броска

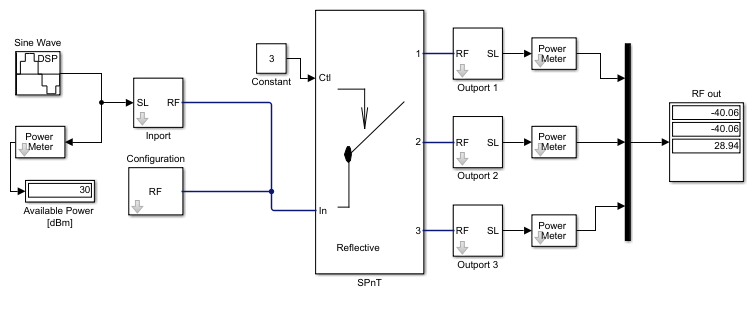

Пример для переключателя SPnT; однополюсный тройной бросок

Открыть скрипт

Больше о

развернуть все

Отражающие и поглощающие переключатели SPnT

Если нет никакого внутреннего резистора, соединенного параллельно с загрузкой, когда выходной терминал выключен, любой инцидентный сигнал в выходной стороне отражается назад к ее источнику. Этот тип переключателя известен как отражающий переключатель.

Если существует соответствующий внутренний резистор, соединенный параллельно с загрузкой, когда выходной терминал выключен, любой инцидентный сигнал в выходной стороне поглощен переключателем. Этот тип переключателя известен как поглощающий переключатель.

Потеря вставки

Потеря вставки дана уравнением:

$I_{loss} (дБ) = - 10 \log_{10} (\frac{P_{on}}{P_{in}})$

Изоляция

Изоляция дана уравнением:

$I_{iso} (дБ) = - 10 \log_{10} (\frac{P_{off}}{P_{in}})$

Ссылки

[1] Razavi, Behzad. Микроэлектроника РФ. Верхний Сэддл-Ривер, NJ: Prentice Hall, 2011.
