Моделирование

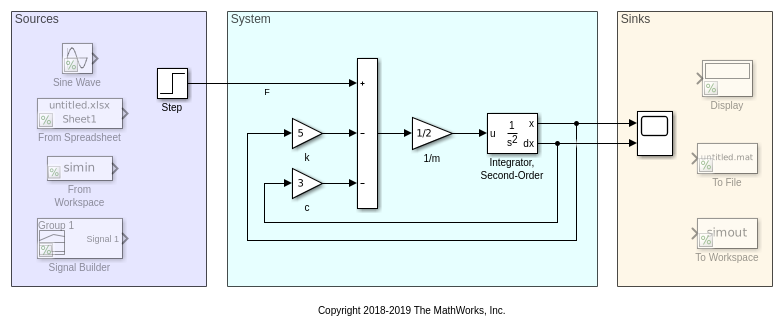

Используйте Simulink®, чтобы моделировать алгоритмы и физические системы с помощью блок-схем. Можно смоделировать линейные и нелинейные системы, включающие явления реального мира, такие как трение, проскальзывание передачи и жесткие упоры.

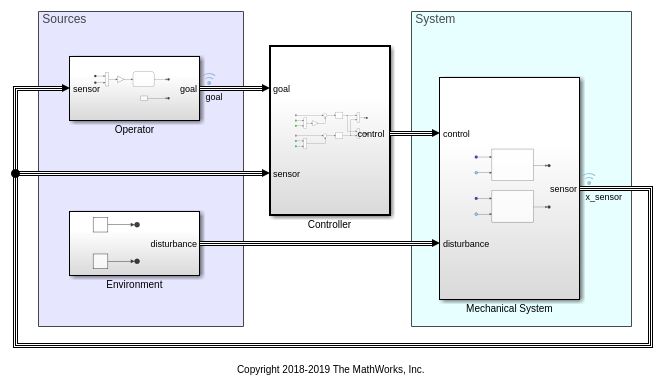

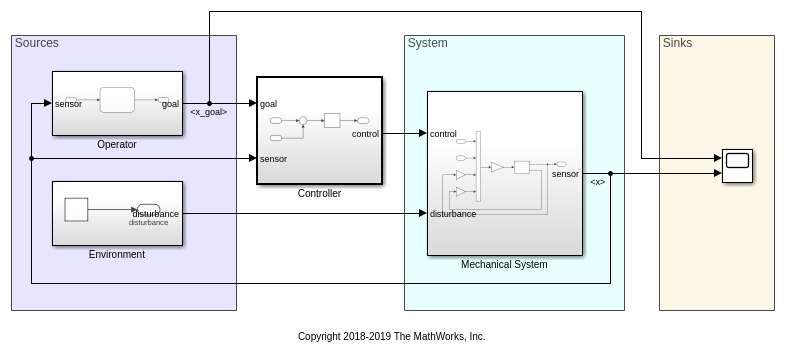

Можно спроектировать иерархию моделей путем организации групп блоков в подсистемы. Этот подход позволяет вам создать дискретные компоненты, которые отражают вашу реальную систему и симулируют взаимодействие тех компонентов.
Раннее рассмотрение требований разработки системы может сократить количество ошибок, найденных позже в процессе проектирования. Для примера итеративного проекта смотрите Основной Рабочий процесс Моделирования.
Используйте Simulink в Модельно-ориентированном проектировании, где системная модель находится в центре процесса разработки, от разработки требований, от разработки требований до проектирования, реализации и тестирования.
- Проектирование архитектуры модели

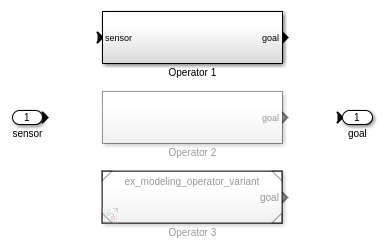

Создайте независимые компоненты, чтобы совместно использовать между моделями или командами, уменьшать визуальную сложность с иерархией модели
- Управляйте данными проектирования
Присвойте значения переменных с помощью рабочего пространства модели, символов, объектов данных и классов данных
- Проектирование поведения модели
Техники моделирования для определенной функциональности и приложений
- Сконфигурируйте сигналы, состояния и параметры
Сконфигурируйте параметры блоков, диапазоны сигнала, начальные состояния, типы данных, шаг расчета
- Сконфигурируйте входы и визуализацию
Обеспечьте данные сигнала и решите, как визуализировать его симуляцию
- Анализируйте и реконструируйте проект
Оцените полноту проекта и поведение модели
- Тестирование компонентов модели
Управляйте тестовыми данными компонента, запускайте тестовый набор в SIL или PIL симуляции, сконфигурируйте блоки Model Verification
- Руководства по моделированию
Специализированные руководства для архитектуры, проектирования и настройки модели
