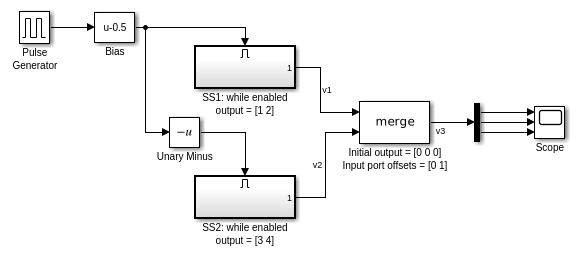

В этом примере показано, как использовать блок Merge с входными портами, которые имеют различные ширины. Если вы выбираете Allow unequal port widths, блок принимает скалярное и векторное входное наличие, отличающееся числа элементов. Можно задать смещение для каждого входного сигнала относительно начала выходного сигнала. Ширина выходного сигнала:
где
ширины входных сигналов и
являются смещениями.
Блок Merge имеет следующий выход width.
В этом примере смещением
является 0 и смещением
является 1. Блок-диаграммы Слияния элементы к первым двум элементам
и элементам к последним двум элементам. Только второй элемент эффективно объединен, как показывают в выходе scope.
Если вы используете Упрощенный Режим Инициализации, необходимо очистить Allow unequal port widths флажок. Смещения входного порта для всех сигналов должны быть нулем.
