Вызов функции модели - ссылки
В этом примере показано, как использовать блок модели - ссылки, который явным образом инициирован посредством его триггерного порта вызова функции.
Требования в качестве примера
Во время этого примера Simulink® генерирует файлы в текущей рабочей директории. Если вы не хотите генерировать файлы в этой директории, необходимо изменить рабочую директорию в подходящую директорию.
Открытая модель в качестве примера
Если вы уже не открыли его, откройте модель в качестве примера.
Вызов функции модели, на который ссылаются,
Эта модель содержит три блока Model: Счетчик на 500 мс, 1 секунда Встречный и Асинхронный Счетчик. Эти блоки ссылаются на ту же модель sldemo_mdlref_fcncall_cntr. Блоки модели представляют счетчики насыщения, которые постепенно увеличивают их выходные значения к одному каждому разу, когда они явным образом инициированы через их триггерные порты вызова функции. Планировщик Графика Stateflow® вызывает каждый блок Model на своем заданном уровне.
Симулируйте модель

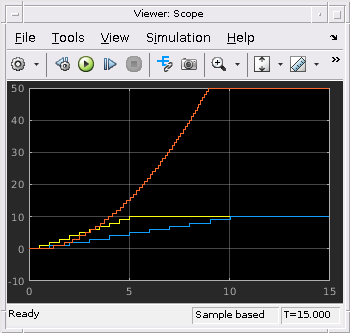

Теперь можно симулировать модель sldemo_mdlref_fcncall и проверьте поведение счетчиков путем исследования результатов, отображенных на блоках scope.
