Terminate Function

×

Описание

Блок Terminate Function является предварительно сконфигурированным блоком подсистемы, который выполняется на оконечном событии модели. По умолчанию блок Terminate Function включает блок Event Listener с набором Event к Terminate, блок Terminator и блок State Reader.

Замените блок Terminator на блоки, чтобы избавить значение состояния от блока State Reader.

Условно выполняемая подсистема блокируется с выходными портами, полностью поддержанными в Оконечных Функциональных блоках

Для списка неподдерживаемых блоков и функций, смотрите, Инициализируют, Сброс и Оконечные Функциональные Ограничения.

Порты ввода и вывода компонента, содержащего, Инициализируют Функцию и Завершают работу, Функциональные блоки должны соединиться с блокировками порта ввода и вывода.

Код, сгенерированный от этого блока, является частью model_terminate функция, которая вызвана однажды в конце выполнения модели.

Примеры модели

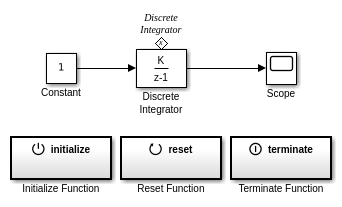

Работа с инициализировать функцией, функцией сброса и оконечными функциональными блоками

Используйте Инициализировать Функцию, Функцию Сброса, и Отключите Функциональные блоки к состояниям чтения и состояниям записи в модели Simulink.

Открытая модель

Чтение и запись состояний с инициализировать функцией и оконечными функциональными блоками

В этом примере Инициализировать Функциональный блок использует блок State Writer, чтобы установить начальное условие блока Discrete Integrator к 10.

Открытая модель
