XY Graph

Отобразите график X-Y сигналов с помощью окна фигуры MATLAB

Библиотека:
Simulink / Приемники
HDL Coder / Приемники

Описание

Блок XY Graph отображает график X-Y своих входных параметров в окне рисунка MATLAB^®.

Блок имеет два скалярных входных параметров. Блок отображает данные на графике из первого входа (направление x) против данных из второго входа (направление y). (См. Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных ориентаций блока.) Этот блок полезен для исследования предельных циклов и других данных с двумя состояниями. Данные вне заданной области не появляются.

Окно рисунка появляется для каждого блока XY Graph в модели в начале симуляции.

Примечание

Блок XY Graph не поддерживает отстранение в симуляции.

Порты

Входной параметр

развернуть все

`Port_1` — Значения оси X
скаляр

Вход графика как значения x на графике X-Y. Смотрите Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных ориентаций блока.

`Port_2` — Значения оси Y
скаляр

Вход графика как значения y на графике X-Y. Смотрите Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных ориентаций блока.

Параметры

развернуть все

`X-min` — Минимум x
-1 (значение по умолчанию) | вещественное число

Задайте минимальный x - значение оси. Данные ниже минимального x проигнорированы.

Программируемое использование

Параметры блоков: xmin

Ввод: символьный вектор

Значения: вещественное число

Значение по умолчанию: '-1'

`X-max` — Максимум x
1 (значение по умолчанию) | вещественное число

Задайте максимальный x - значение оси. Данные выше максимального x проигнорированы.

Программируемое использование

Параметры блоков: xmax

Ввод: символьный вектор

Значения: вещественное число

Значение по умолчанию: '1'

`Y-min` — Минимум y
-1 (значение по умолчанию) | вещественное число

Задайте минимальный y - значение оси. Данные ниже минимального y проигнорированы.

Программируемое использование

Параметры блоков: ymin

Ввод: символьный вектор

Значения: вещественное число

Значение по умолчанию: '-1'

`Y-max` — Максимум y
1 (значение по умолчанию) | вещественное число

Задайте максимальный y - значение оси. Данные выше максимального y проигнорированы.

Программируемое использование

Параметры блоков: ymax

Ввод: символьный вектор

Значения: вещественное число

Значение по умолчанию: '1'

`Sample time` 'SampleTime'
-1 (значение по умолчанию) | положительное число

Задайте временной интервал между выборками. Чтобы наследовать шаг расчета, установите этот параметр на -1. Для получения дополнительной информации см. Настройку времени выборки.

Программируемое использование

Параметры блоков: st

Ввод: символьный вектор

Значения: '-1' (для наследованного) | положительное число

Значение по умолчанию: '-1'

Примеры модели

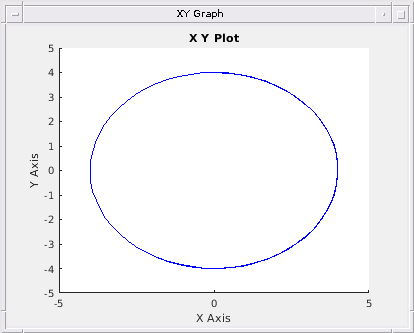

Рисование окружности с графиком XY

Строит круг в Simulink с помощью блока XY Graph.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок может использоваться в видимости симуляции в системах, которые генерируют код, но не включен в сгенерированный код.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Этот блок может использоваться в видимости симуляции в подсистемах, которые генерируют HDL-код, но не включен в аппаратную реализацию.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Этот блок может использоваться в видимости симуляции в системах, которые генерируют код PLC, но не включен в сгенерированный код.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Этот блок принимает вход фиксированной точки, но преобразует его в double для отображения.

Документация

XY Graph

Описание

Примечание

Порты

Входной параметр

`Port_1` — Значения оси X
скаляр

`Port_2` — Значения оси Y
скаляр

Параметры

`X-min` — Минимум x
-1 (значение по умолчанию) | вещественное число

Программируемое использование

`X-max` — Максимум x
1 (значение по умолчанию) | вещественное число

Программируемое использование

`Y-min` — Минимум y
-1 (значение по умолчанию) | вещественное число

Программируемое использование

`Y-max` — Максимум y
1 (значение по умолчанию) | вещественное число

Программируемое использование

`Sample time` 'SampleTime'
-1 (значение по умолчанию) | положительное число

Программируемое использование

Примеры модели

Рисование окружности с графиком XY

Характеристики блока

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
