Просмотрите и воспроизведите данные о карте
Можно добавить карту в размещение в Инспекторе Данных моделирования, чтобы просмотреть маршруты данных о долготе и широте. Данные о карте синхронизируются с данными сигнала в Инспекторе Данных моделирования, позволяя вам анализировать действие сигнала в маршруте. Чтобы анализировать отношение между маршрутом и значениями сигналов, можно воспроизвести данные. То, когда вы воспроизводите данные в Инспекторе Данных моделирования, синхронизировало курсоры, и маркеры преодолевают графики в представлении.
Чтобы просмотреть данные о карте в Инспекторе Данных моделирования, у вас должно быть активное интернет-соединение.
Если ваша модель включает сигналы широты и долготы, вы можете данные логов Инспектору Данных моделирования и визуализировать ее в процессе моделирования. Можно также импортировать данные из рабочей области или файла с помощью инструкций в поле зрения Данные из Рабочей области или Файла или Simulink.sdi.createRun функция. В данном примере импортируйте файл записанной карты и данных о скорости с помощью Simulink.sdi.createRun. Затем откройте Инспектора Данных моделирования.
mapRun = Simulink.sdi.createRun('LoganTrip','file','logan_ah_gps_data.xlsx'); Simulink.sdi.view
Просмотрите данные о карте

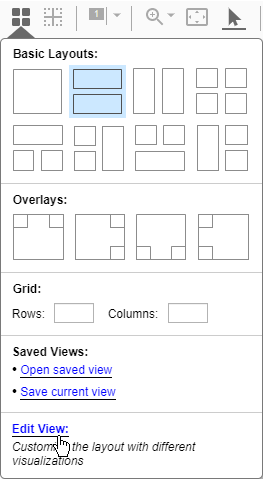

Сконфигурируйте область построения в 2x1 размещение, таким образом, можно просмотреть данные о скорости и сопоставить данные вместе. Чтобы отобразить данные о скорости на графике по более низкому графику, выберите график и затем установите флажок рядом с speed сигнал. Чтобы добавить карту в размещение, откройте галерею Visualization путем нажатия на Edit View в Меню разметки.

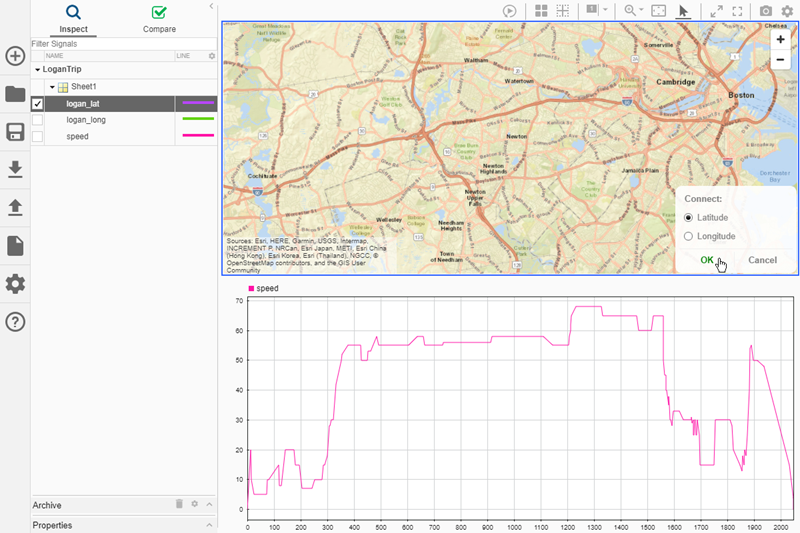

Из галереи визуализации перетащите карту на главный подграфик в размещении. Проверяйте logan_lat предупредите и нажмите ОК на диалоговом окне в нижней правой части карты, чтобы использовать сигнал задать данные о широте по карте.

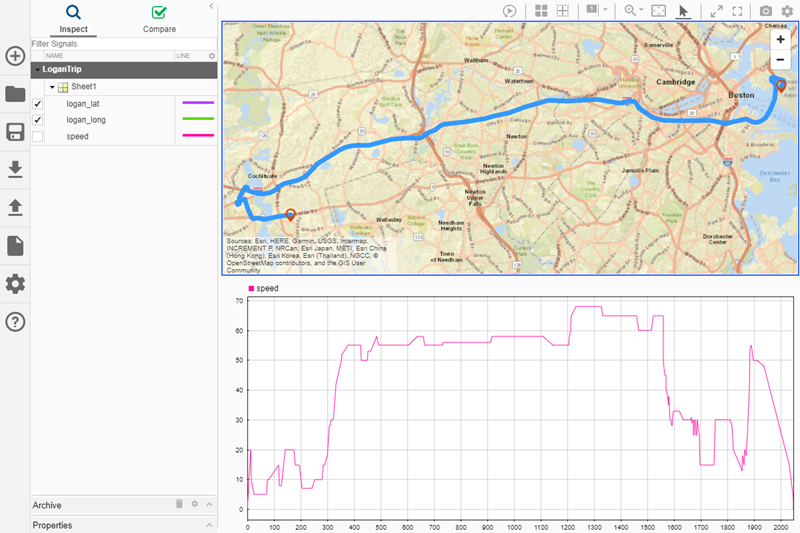

Затем проверяйте logan_long предупредите и нажмите ОК, чтобы использовать сигнал в качестве данных о долготе по карте.
Можно также отобразить данные о карте на графике путем выбора нескольких сигналов при содержании Ctrl и затем перетаскивании тех сигналов на карту. Меню на нижних правых показах выпадает, можно использовать, чтобы задать, какой сигнал использовать в данных о широте и чтобы использовать в данных о долготе.

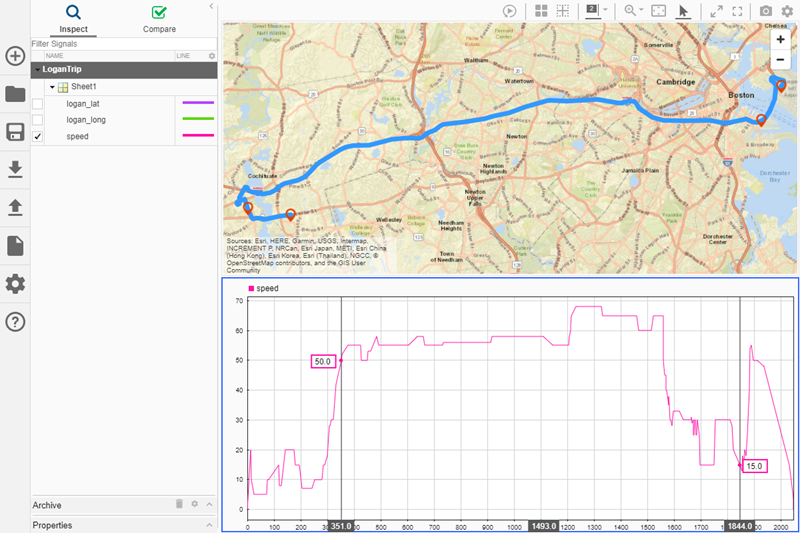

Можно добавить курсоры в графики анализировать отношение между speed предупредите и маршрут, показанный на карте. Чтобы добавить два курсора в размещение, кликните по выпадающей стреле на кнопке курсоров на панели инструментов и выберите Two Cursors. Переместите курсор слева. Маркер справа от карты перемещается, как вы перемещаете левый курсор, потому что маршрут запускается в Бостоне и перемещается с Востока на запад со временем.
Чтобы удалить курсоры из графика, нажмите кнопку Data Cursor Show/hide.
Воспроизведите данные о карте
Можно воспроизвести данные в Инспекторе Данных моделирования, чтобы автоматизировать движущиеся курсоры через визуализацию в представлении. Чтобы добавить средства управления воспроизведением в представление, нажмите кнопку средств управления воспроизведением Show/hide.
Затем нажмите кнопку Replay.

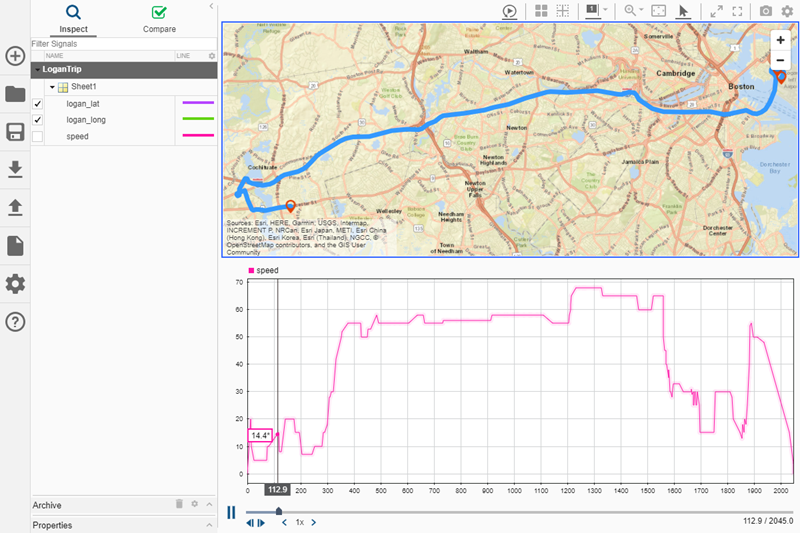

Маркер данных на карте и курсор на графике временной зависимости развертываются синхронно через экран. Синхронное воспроизведение упрощает интуитивное понимание отношения между скоростью и положением в прохождении.
По умолчанию Инспектор Данных моделирования воспроизводит данные в одну секунду в секунду, подразумевая, что курсор перемещается в течение одной секунды данных через одну секунду, показывают время. Данные для этого прохождения охватывают приблизительно 34 минуты. Можно увеличить скорость воспроизведения с помощью стрелки вправо метки или путем нажатия на метку и ввода желаемой скорости. Увеличьте скорость воспроизведения до 32x использование стрелы.
Для другого примера смотрите Данные о Воспроизведении в Инспекторе Данных моделирования.
