Добавьте блок в список настроенных блоков для slTuner
интерфейс
addBlock(
добавляет блок, на который ссылается st
,blk
)blk
к списку настроенных блоков slTuner
интерфейс, st
.

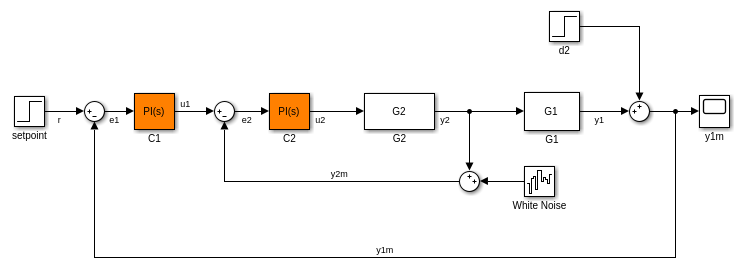

Откройте модель Simulink.
mdl = 'scdcascade';
open_system(mdl);
Создайте slTuner
интерфейс для модели Simulink, и добавляет блок в список настроенных блоков интерфейса.
st = slTuner(mdl,'C1'); addBlock(st,'C2');
st
— Интерфейс для настройки систем управления смоделирован в Simulink®slTuner
интерфейсИнтерфейс для настройки систем управления смоделирован в Simulink в виде slTuner
интерфейс.
blk
— БлокБлокируйтесь, чтобы добавить к списку настроенных блоков для st
В виде:
Вектор символов или строка — Блок path. Можно задать полный блок path или частичный путь. Частичный путь должен совпадать с концом полного блока path и однозначно идентифицировать блок, чтобы добавить. Например, можно обратиться к блоку его именем, если имя блока появляется только однажды в модели Simulink.
Например, blk = 'scdcascade/C1'
.
Массив ячеек из символьных векторов или массив строк — пути к блоку Multiple.
Например, blk = {'scdcascade/C1','scdcascade/C2'}
.
Tuned blocks, используемый slTuner
соедините интерфейсом, идентифицируйте блоки в модели Simulink, параметры которой должны быть настроены, чтобы удовлетворить настраивающимся целям. Можно настроить большинство блоков Simulink, которые представляют линейные элементы, такие как усиления, передаточные функции или модели в пространстве состояний. (Для полного списка блоков, которые поддерживают настройку, смотрите, Как Настроенные блоки Simulink Параметрируются). Можно также настроить более комплексные блоки, такие как SubSystem или Блоки s-function путем определения эквивалентной настраиваемой линейной модели (Control System Toolbox).
Используйте настраивающиеся команды, такие как systune
настроить параметры настроенных блоков.
Необходимо задать настроенные блоки (например, C1
и C2
) когда вы создаете slTuner
интерфейс.
st = slTuner('scdcascade',{'C1','C2'})
Можно изменить список настроенных блоков с помощью addBlock
и removeBlock
.
Взаимодействовать с настроенным использованием блоков:
getBlockParam
, getBlockValue
, и getTunedValue
получить доступ к настроенной параметризации блока и их текущим значениям.
setBlockParam
, setBlockValue
, и setTunedValue
изменить настроенную параметризацию блока и их значения.
writeBlockValue
обновить блоки в модели Simulink с текущими значениями настроенной параметризации блока.
addOpening
| addPoint
| removeBlock
| slTuner
