plot

Постройте Байесовы результаты оптимизации

свернуть все на странице

Синтаксис

plot(results,'all')
plot(results,plotFcn1,plotFcn2,...)

Описание

plot(results,'all') вызовы все предопределенные функции построения графика на results.

пример

plot(results,plotFcn1,plotFcn2,...) вызывает перечисленные функции построения графика на results.

Примеры

свернуть все

Открыть скрипт

В этом примере показано, как построить ошибочную модель и лучшую объективную трассировку после того, как оптимизация закончилась. Целевая функция для этого примера выдает ошибку для точек с нормой, больше, чем 2.

function f = makeanerror(x)
f = x.x1 - x.x2 - sqrt(4-x.x1^2-x.x2^2);


fun = @makeanerror;

Создайте переменные для оптимизации.

var1 = optimizableVariable('x1',[-5,5]);
var2 = optimizableVariable('x2',[-5,5]);
vars = [var1,var2];

Запустите оптимизацию без любых графиков. Для воспроизводимости установите случайный seed и используйте функцию приобретения 'ожидаемое улучшение плюс'. Оптимизируйте для 60 итераций, таким образом, ошибочная модель становится хорошо обученной.

rng default
results = bayesopt(fun,vars,'MaxObjectiveEvaluations',60,...
    'AcquisitionFunctionName','expected-improvement-plus',...
    'PlotFcn',[],'Verbose',0);

Постройте ошибочную модель и лучшую объективную трассировку.

plot(results,@plotConstraintModels,@plotMinObjective)

Входные параметры

свернуть все

Байесовы результаты оптимизации в виде BayesianOptimization объект.

Функция построения графика в виде указателя на функцию.

Существует несколько встроенных функций построения графика:

Графики модели — применяются когда D ≤ 2Описание
@plotAcquisitionFunction

Постройте поверхность функции приобретения.

@plotConstraintModels

Постройте каждую ограничительную поверхность модели. Отрицательные величины указывают на допустимые точки.

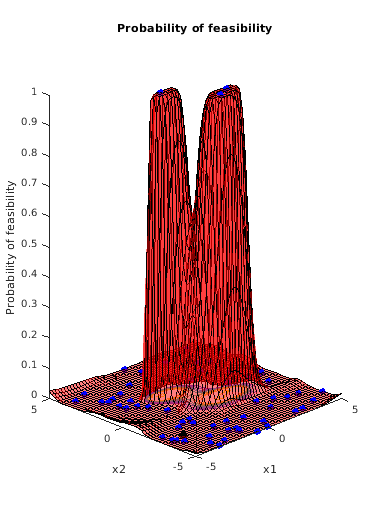

Также постройте P (выполнимая) поверхность.

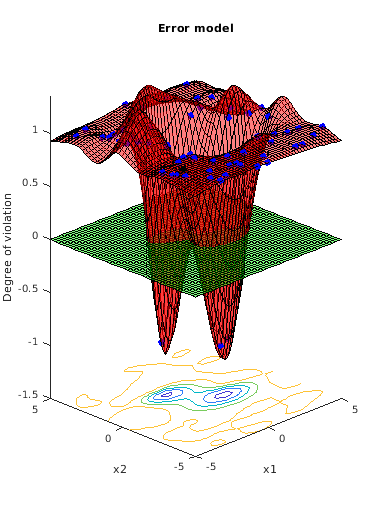

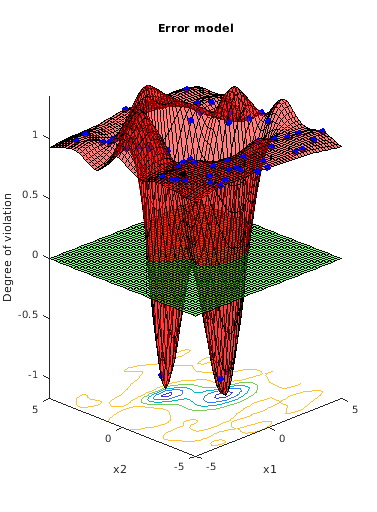

Также постройте ошибочную модель, если она существует, который лежит в диапазоне от –1 к 1. Отрицательные величины означают, что модель, вероятно, не делает ошибки, положительные значения означают, что это, вероятно, делает ошибку. Модель:

Нанесенная на график ошибка = 2*Probability (ошибка) – 1.

@plotObjectiveEvaluationTimeModel

Постройте поверхность модели времени оценки целевой функции.

@plotObjectiveModel

Постройте fun поверхность модели, предполагаемое местоположение минимума и местоположение следующей предложенной точки, которая оценит. Для одномерных проблем постройте конверты один вероятный интервал выше и ниже средней функции и конвертов одно шумовое стандартное отклонение выше и ниже среднего значения.

Проследите графики — применяются ко всему DОписание
@plotObjective

Постройте каждое наблюдаемое значение функции по сравнению с количеством вычислений функции.

@plotObjectiveEvaluationTime

Постройте каждое наблюдаемое время выполнения вычисления функции по сравнению с количеством вычислений функции.

@plotMinObjective

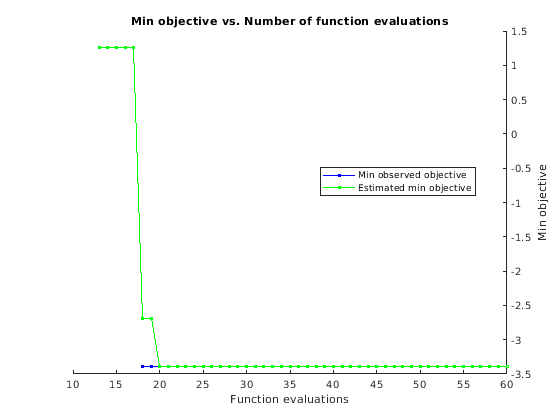

Постройте минимальные наблюдаемые и предполагаемые значения функции по сравнению с количеством вычислений функции.

@plotElapsedTime

График три кривые: общее прошедшее время оптимизации, общее время вычисления функции и общее моделирование и время выбора точки, все по сравнению с количеством вычислений функции.

Можно включать указатель на собственные функции построения графика. Для получения дополнительной информации смотрите Байесовы Функции построения графика Оптимизации.

Пример: @plotObjective

Типы данных: function_handle

Альтернативная функциональность

Можно задать функции построения графика в bayesopt PlotFcn пара "имя-значение". Это позволяет вам контролировать прогресс оптимизации.

Смотрите также

|

Введенный в R2017b
