Сгенерируйте данные из смеси двух двумерных Распределений Гаусса.

mu1 = [1 2];
Sigma1 = [2 0; 0 0.5];
mu2 = [-3 -5];
Sigma2 = [1 0;0 1];
rng(1); % For reproducibility
X = [mvnrnd(mu1,Sigma1,1000);mvnrnd(mu2,Sigma2,1000)];

Соответствуйте смешанной гауссовской модели. Укажите, что существует два компонента.

GMModel = fitgmdist(X,2);

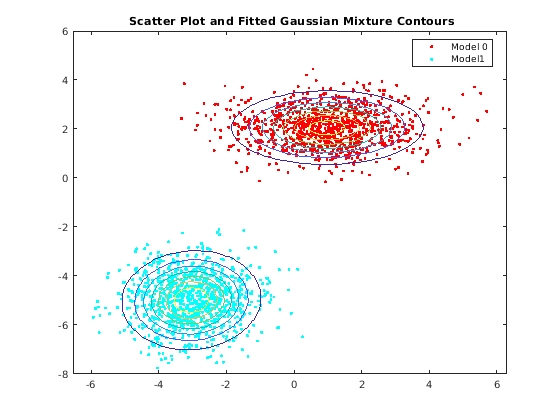

Отобразите данные на графике по подходящим контурам смешанной гауссовской модели.

figure
y = [zeros(1000,1);ones(1000,1)];
h = gscatter(X(:,1),X(:,2),y);
hold on
gmPDF = @(x1,x2)reshape(pdf(GMModel,[x1(:) x2(:)]),size(x1));
g = gca;
fcontour(gmPDF,[g.XLim g.YLim])
title('{\bf Scatter Plot and Fitted Gaussian Mixture Contours}')
legend(h,'Model 0','Model1')
hold off

Сгенерируйте данные из смеси двух двумерных Распределений Гаусса. Создайте третий предиктор, который является суммой первых и вторых предикторов.

mu1 = [1 2];
Sigma1 = [1 0; 0 1];
mu2 = [3 4];
Sigma2 = [0.5 0; 0 0.5];
rng(3); % For reproducibility
X1 = [mvnrnd(mu1,Sigma1,100);mvnrnd(mu2,Sigma2,100)];
X = [X1,X1(:,1)+X1(:,2)];

Столбцы X линейно зависимы. Это может вызвать плохо обусловленные оценки ковариации.

Соответствуйте смешанной гауссовской модели к данным. Можно использовать try / catch операторы, чтобы помочь управлять сообщениями об ошибке.

rng(1); % Reset seed for common start values
try
    GMModel = fitgmdist(X,2)
catch exception
    disp('There was an error fitting the Gaussian mixture model')
    error = exception.message
end

There was an error fitting the Gaussian mixture model

error =
'Ill-conditioned covariance created at iteration 2.'

Оценки ковариации плохо обусловлены. Следовательно, остановки оптимизации и ошибка появляются.

Соответствуйте смешанной гауссовской модели снова, но используйте регуляризацию.

rng(3); % Reset seed for common start values
GMModel = fitgmdist(X,2,'RegularizationValue',0.1)

GMModel =

Gaussian mixture distribution with 2 components in 3 dimensions
Component 1:
Mixing proportion: 0.536725
Mean:    2.8831    3.9506    6.8338

Component 2:
Mixing proportion: 0.463275
Mean:    0.8813    1.9758    2.8571

В этом случае алгоритм сходится к решению из-за регуляризации.

Смешанные гауссовские модели требуют, чтобы вы задали много компонентов перед стать подходящим к данным. Для многих приложений это может затруднить, чтобы знать соответствующее количество компонентов. В этом примере показано, как исследовать данные и попытаться получить исходное предположение в количестве компонентов с помощью анализа главных компонентов.

Загрузите ирисовый набор данных Фишера.

load fisheriris
classes = unique(species)

classes = 3x1 cell
    {'setosa'    }
    {'versicolor'}
    {'virginica' }

Набор данных содержит три класса ирисовых разновидностей. Анализ продолжает, как будто это неизвестно.

Используйте анализ главных компонентов, чтобы уменьшать размерность данных к двум размерностям для визуализации.

[~,score] = pca(meas,'NumComponents',2);

Соответствуйте трем смешанным гауссовским моделям к данным путем определения 1, 2, и 3 компонента. Увеличьте число итераций оптимизации к 1000. Используйте запись через точку, чтобы сохранить итоговые оценки параметра. По умолчанию программное обеспечение соответствует полным и различным ковариациям для каждого компонента.

GMModels = cell(3,1); % Preallocation
options = statset('MaxIter',1000);
rng(1); % For reproducibility

for j = 1:3
    GMModels{j} = fitgmdist(score,j,'Options',options);
    fprintf('\n GM Mean for %i Component(s)\n',j)
    Mu = GMModels{j}.mu
end

 GM Mean for 1 Component(s)

Mu = 1×2
10-14 ×

   -0.2861   -0.0871

 GM Mean for 2 Component(s)

Mu = 2×2

    1.3212   -0.0954
   -2.6424    0.1909

 GM Mean for 3 Component(s)

Mu = 3×2

    0.4856   -0.1287
    1.4484   -0.0904
   -2.6424    0.1909

GMModels массив ячеек, содержащий три, подходящий gmdistribution модели. Средние значения в этих трех моделях компонента отличаются, предполагая, что модель различает три ирисовых разновидности.

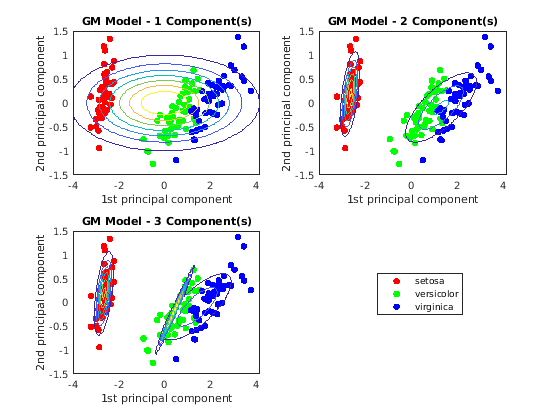

Постройте баллы по подходящим контурам смешанной гауссовской модели. Поскольку набор данных включает метки, используйте gscatter различать истинное количество компонентов.

figure
for j = 1:3
    subplot(2,2,j)
    h1 = gscatter(score(:,1),score(:,2),species);
    h = gca;
    hold on
    gmPDF = @(x1,x2)arrayfun(@(x1,x2)pdf(GMModels{j},[x1(:) x2(:)]),x1,x2);
    fcontour(gmPDF,[h.XLim h.YLim],'MeshDensity',100)
    title(sprintf('GM Model - %i Component(s)',j));
    xlabel('1st principal component');
    ylabel('2nd principal component');
    if(j ~= 3)
        legend off;
    end
    hold off
end
g = legend(h1);
g.Position = [0.7 0.25 0.1 0.1];

Трехкомпонентная смешанная гауссовская модель, в сочетании с PCA, похожа на него, различает три ирисовых разновидности.

Существуют другие опции, которые можно использовать, чтобы помочь выбрать соответствующее количество компонентов для смешанной гауссовской модели. Например,

Смешанные гауссовские модели требуют, чтобы вы задали много компонентов перед стать подходящим к данным. Для многих приложений это может затруднить, чтобы знать соответствующее количество компонентов. Этот пример использует статистическую величину подгонки AIC, чтобы помочь вам предпочесть смешанную гауссовскую модель оптимальной подгонки различным количествам компонентов.

Сгенерируйте данные из смеси двух двумерных Распределений Гаусса.

mu1 = [1 1];
Sigma1 = [0.5 0; 0 0.5];
mu2 = [2 4];
Sigma2 = [0.2 0; 0 0.2];
rng(1);
X = [mvnrnd(mu1,Sigma1,1000);mvnrnd(mu2,Sigma2,1000)];

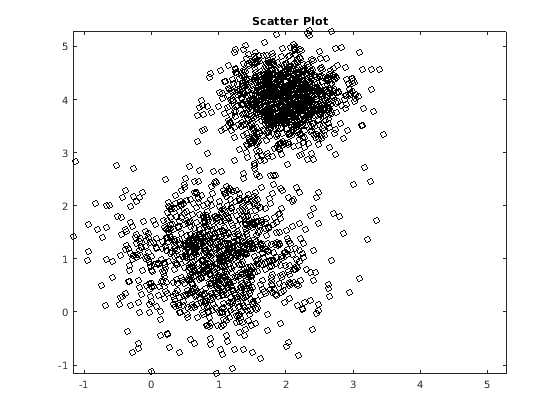

plot(X(:,1),X(:,2),'ko')
title('Scatter Plot')
xlim([min(X(:)) max(X(:))]) % Make axes have the same scale
ylim([min(X(:)) max(X(:))])

Если вы не знаете базовые значения параметров, графики рассеивания предлагает:

Соответствуйте двухкомпонентной смешанной гауссовской модели. На основе контроля графика рассеивания укажите, что ковариационные матрицы являются диагональными. Распечатайте итоговую итерацию и статистическую величину логарифмической правдоподобности к Командному окну путем передачи statset структура как значение Options аргумент пары "имя-значение".

options = statset('Display','final');
GMModel = fitgmdist(X,2,'CovarianceType','diagonal','Options',options);

11 iterations, log-likelihood = -4787.38

GMModel подходящий gmdistribution модель.

Исследуйте AIC по различным количествам компонентов.

AIC = zeros(1,4);
GMModels = cell(1,4);
options = statset('MaxIter',500);
for k = 1:4
    GMModels{k} = fitgmdist(X,k,'Options',options,'CovarianceType','diagonal');
    AIC(k)= GMModels{k}.AIC;
end

[minAIC,numComponents] = min(AIC);
numComponents

numComponents = 2

BestModel = GMModels{numComponents}

BestModel =

Gaussian mixture distribution with 2 components in 2 dimensions
Component 1:
Mixing proportion: 0.501719
Mean:    1.9824    4.0013

Component 2:
Mixing proportion: 0.498281
Mean:    0.9880    1.0511

Самый маленький AIC происходит, когда программное обеспечение соответствует двухкомпонентной смешанной гауссовской модели.

Оценки параметра смешанной гауссовской модели могут меняться в зависимости от различных начальных значений. В этом примере показано, как управлять начальными значениями, когда вы соответствуете смешанным гауссовским моделям с помощью fitgmdist.

Загрузите ирисовый набор данных Фишера. Используйте лепестковые длины и ширины как предикторы.

load fisheriris
X = meas(:,3:4);

Соответствуйте смешанной гауссовской модели к данным с помощью начальных значений по умолчанию. Существует три ирисовых разновидности, поэтому задайте k = 3 компонента.

rng(10); % For reproducibility
GMModel1 = fitgmdist(X,3);

По умолчанию, программное обеспечение:

Соответствуйте смешанной гауссовской модели путем соединения каждого наблюдения с его меткой.

y = ones(size(X,1),1);
y(strcmp(species,'setosa')) = 2;
y(strcmp(species,'virginica')) = 3;

GMModel2 = fitgmdist(X,3,'Start',y);

Соответствуйте смешанной гауссовской модели путем явного определения начальных средних значений, ковариационных матриц, и смешивания пропорций.

Mu = [1 1; 2 2; 3 3];
Sigma(:,:,1) = [1 1; 1 2];
Sigma(:,:,2) = 2*[1 1; 1 2];
Sigma(:,:,3) = 3*[1 1; 1 2];
PComponents = [1/2,1/4,1/4];
S = struct('mu',Mu,'Sigma',Sigma,'ComponentProportion',PComponents);

GMModel3 = fitgmdist(X,3,'Start',S);

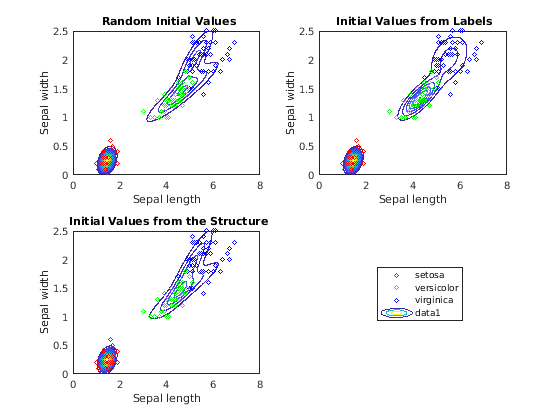

Используйте gscatter построить точечную диаграмму, которая различает ирисовые разновидности. Для каждой модели постройте подходящие контуры смешанной гауссовской модели.

figure
subplot(2,2,1)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
haxis = gca;
xlim = haxis.XLim;
ylim = haxis.YLim;
d = (max([xlim ylim])-min([xlim ylim]))/1000;
[X1Grid,X2Grid] = meshgrid(xlim(1):d:xlim(2),ylim(1):d:ylim(2));
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel1,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Random Initial Values}');
xlabel('Sepal length');
ylabel('Sepal width');
legend off;
hold off
subplot(2,2,2)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel2,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Initial Values from Labels}');
xlabel('Sepal length');
ylabel('Sepal width');
legend off
hold off
subplot(2,2,3)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel3,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Initial Values from the Structure}');
xlabel('Sepal length');
ylabel('Sepal width');
legend('Location',[0.7,0.25,0.1,0.1]);
hold off

Согласно контурам, GMModel2 кажется, предлагает небольшой trimodality, в то время как другие предлагают бимодальные распределения.

Отобразите предполагаемые средние значения компонента.

table(GMModel1.mu,GMModel2.mu,GMModel3.mu,'VariableNames',...
    {'Model1','Model2','Model3'})

ans=3×3 table
         Model1               Model2              Model3
    _________________    ________________    ________________

    5.2115     2.0119    4.2857    1.3339    1.4604    0.2429
     1.461    0.24423     1.462     0.246    4.7509    1.4629
    4.6829     1.4429    5.5507    2.0316    5.0158    1.8592

GMModel2 кажется, отличает между ирисовыми разновидностями лучшее.
