visionhdl.PixelsToFrame
Преобразуйте пиксельный поток в основанное на системе координат видео
Описание
visionhdl.PixelsToFrame преобразует цветной или полутоновый пиксельный поток и управляющие структуры в основанное на системе координат видео. Управляющая структура указывает на валидность каждого пикселя и его местоположения в системе координат. Пиксельный потоковый формат может включать дополнительные пиксели вокруг активной системы координат. Можно сконфигурировать систему координат и дополнительные размерности путем выбора общего формата видео или определения пользовательских размерностей. Смотрите Пиксельный Интерфейс Потоковой передачи для деталей пиксельного потокового формата.
Используйте этот объект преобразовать выход функции, предназначенной для генерации HDL-кода назад к системам координат. Этот объект не поддерживает генерацию HDL-кода.
Если ваш проект преобразует системы координат в пиксельный поток и позже преобразует поток назад в системы координат, задайте тот же формат видео для FrameToPixels возразите и PixelsToFrame объект.
Примечание
Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
Конструкция
P2F = visionhdl.PixelsToFrameP2F, это преобразует пиксельный поток на 1 080 пунктов, со стандартным дополнением, к шкале полутонов 1080×1920 система координат.
P2F = visionhdl.PixelsToFrame(Name,Value)P2F, с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
Свойства
|
Компоненты каждого пикселя в виде 1, 3, или 4. Установите на 1 для полутонового видео. Установите на 3 для цветного видео, например, {R, G, B} или {Y, Cb, Cr}. Установите на 4, чтобы использовать цвет с альфа-каналом для прозрачности. | ||||||||||||||||||||||||||||||||||||||||||
|
Количество пикселей, переданных на потоковой передаче, взаимодействует через интерфейс для каждого цикла в виде ПримечаниеМожно симулировать Системные объекты с мультипиксельным интерфейсом потоковой передачи, но они не поддержаны для генерации HDL-кода. Используйте эквивалентные блоки, чтобы сгенерировать HDL-код для мультипиксельных алгоритмов. | ||||||||||||||||||||||||||||||||||||||||||
|
Размерности активной области видеокадра. Чтобы выбрать предопределенный формат, задайте
|
Методы
| шаг | Преобразуйте пиксельный поток во фрейм изображения |
| Характерный для всех системных объектов | |
|---|---|
release | Позвольте изменения значения свойства Системного объекта |
Примеры
Преобразуйте между Полной Системой координат и передающими потоком пиксель данными
Этот пример преобразует полутоновое изображение пользовательского размера в пиксельный поток. Это использует visionhdl.LookupTable объект получить негатив. Затем это преобразует пиксельный поток назад в изображение полной системы координат.
Загрузите исходное изображение из файла. Выберите фрагмент изображения, совпадающего с желаемым тестовым размером.
frmOrig = imread('rice.png'); frmActivePixels = 64; frmActiveLines = 48; frmInput = frmOrig(1:frmActiveLines,1:frmActivePixels); figure imshow(frmInput,'InitialMagnification',300) title 'Input Image'
Создайте сериализатор, возражают и задают размер неактивных пиксельных областей.
frm2pix = visionhdl.FrameToPixels(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines,... 'TotalPixelsPerLine',frmActivePixels+10,... 'TotalVideoLines',frmActiveLines+10,... 'StartingActiveLine',6,... 'FrontPorch',5);
Создайте объект (LUT) интерполяционной таблицы сгенерировать отрицание входного изображения.
tabledata = linspace(255,0,256); inverter = visionhdl.LookupTable(tabledata);
Сериализируйте тестовое изображение путем вызова объекта сериализатора. pixIn вектор значений интенсивности. ctrlIn вектор структур управляющего сигнала.
Примечание: Этот объектный синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, замените myObject(x) с step(myObject,x).
[pixIn,ctrlIn] = frm2pix(frmInput);
Подготовьтесь обрабатывать пиксели путем предварительного выделения выходных векторов.
[~,~,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix);
pixOut = zeros(numPixelsPerFrame,1,'uint8');
ctrlOut = repmat(pixelcontrolstruct,numPixelsPerFrame,1);Для каждого пикселя в потоке ищите отрицание пиксельного значения.
for p = 1:numPixelsPerFrame [pixOut(p),ctrlOut(p)] = inverter(pixIn(p),ctrlIn(p)); end

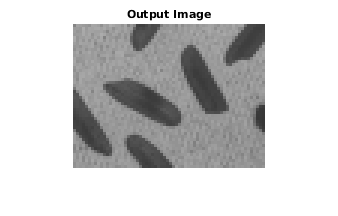

Создайте объект deserializer с форматом, совпадающим с тем из сериализатора. Преобразуйте пиксельный поток во фрейм изображения путем вызова объекта deserializer. Отобразите получившееся изображение.
pix2frm = visionhdl.PixelsToFrame(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines); [frmOutput,frmValid] = pix2frm(pixOut,ctrlOut); if frmValid figure imshow(frmOutput,'InitialMagnification',300) title 'Output Image' end
