Выполните 256QAM отображение, как задано в IEEE® 802.11ac™-2013 Section 22.3.10.9.1.

Создайте последовательность битов данных.

bits = randi([0 1],416,1,'int8');

Выполните отображение созвездия на битах данных с 256QAM модуляция.

numBPSCS = 8;
mappedData = wlanConstellationMap(bits,numBPSCS);

Размер выходного параметра, возвращенного этой модуляцией, равняется размеру входной последовательности, разделенной на восемь.

size(mappedData)

ans = 1×2

    52     1

Выполните a $\frac{\pi }{2}$- Отображение BPSK на последовательности битов данных, как задано в IEEE® 802.11ad™-2012 Section 21.6.3.2.4.

Создайте последовательность битов данных.

bits = randi([0 1],512,1);

Выполните отображение BPSK на битах данных с вращением $\frac{\pi }{2}$ радианы. Обратите внимание на то, что размер вращения созвездия phase равно размеру входной последовательности.

numBPSCS = 1;
phase = pi*(0:size(bits,1)/numBPSCS-1).'/2;
mappedData = wlanConstellationMap(bits,numBPSCS,phase);

Когда мы выполнили отображение BPSK, количество символов на бит один, поэтому размер выхода равен размеру исходной последовательности.

size(mappedData)

ans = 1×2

   512     1

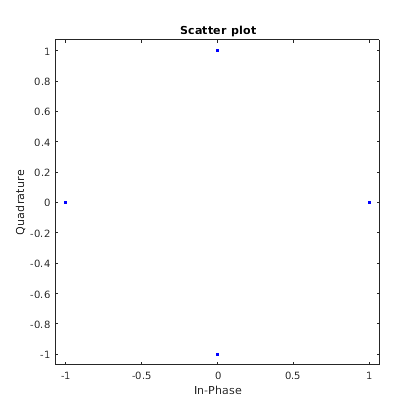

Отобразите модулируемое сигнальное созвездие с помощью scatterplot функция.

scatterplot(mappedData);

Выполните BPSK и QBPSK demapping для различных символов OFDM для поля VHT-SIG-A при помощи мягкой демодуляции. Отображение задано в IEEE® 802.11ac™-2013 Section 22.3.8.3.3 для поля VHT-SIG-A.

Создайте последовательность битов данных. Поместите два символа OFDM в столбцы.

bits = randi([0 1],48,2,'int8');

Выполните отображение созвездия на битах данных. Задайте размер вращения созвездия phase как количество столбцов во входной последовательности. Первый столбец сопоставлен с модуляцией BPSK. Второй столбец модулируется с модуляцией QBPSK.

numBPSCS = 1;
phase = [0 pi/2];
mappedData = wlanConstellationMap(bits,numBPSCS,phase);

Отобразите модулируемое сигнальное созвездие при помощи scatterplot функция. Первый график показывает данные после модуляции BPSK, и второй график показывает QBPSK-модулируемые символы.

scatterplot(mappedData(:,1))

scatterplot(mappedData(:,2))
