showAllocation

Покажите выделение модуля ресурса (RU)

Синтаксис

showAllocation(cfgHE)

showAllocation(cfgHE,ax)

Описание

showAllocation(cfgHE) показывает выделение RU в высокой эффективности (HE) передача WLAN, параметрированная настройкой формата HE cfgHE. Можно получить больше информации о RU путем нажатия на него.

showAllocation(cfgHE,ax) задает ax, оси, что функциональное использование, чтобы построить выделение.

Примеры

свернуть все

Покажите выделение RU в HE передача МУ

Скрипт Open Live Script

Создайте объект настройки для HE передача МУ с пропускной способностью канала 40 МГц.

AllocationIndex = [100 98];
cfgHE = wlanHEMUConfig(AllocationIndex);

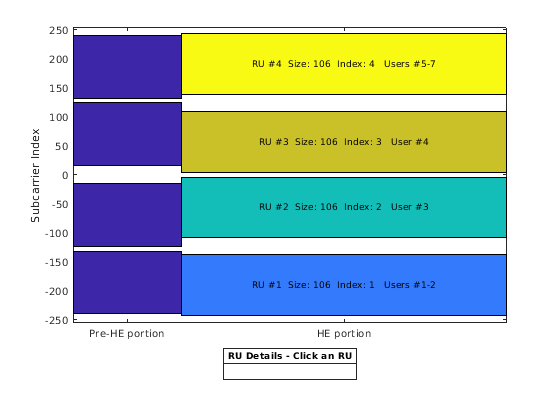

Покажите выделение RU в результирующей передаче. Этот объект настройки задает семь пользователей через четыре РУССКИХ.

showAllocation(cfgHE)

Входные параметры

свернуть все

`cfgHE` — Настройка формата HE
`wlanHEMUConfig` возразите | `wlanHESUConfig` возразите | `wlanHETBConfig` объект

Настройка формата HE в виде объекта типа wlanHEMUConfig, wlanHESUConfig, или wlanHETBConfig.

Чтобы показать выделение RU для однопользовательского HE (SU HE) или SU расширенной области значений HE (HE SU ER) передача, задайте этот вход как wlanHESUConfig объект.
Чтобы показать выделение RU для многопользовательского HE (HE МУ) передача, задайте этот вход как wlanHEMUConfig объект.
Чтобы показать выделение RU для основанного на триггере HE (Тбайт HE) передача, задайте этот вход как wlanHETBConfig объект.

`ax` — Постройте оси
`Axes` объект

Постройте оси в виде Axes объект. Для получения дополнительной информации смотрите Свойства осей графика. Если вы не задаете этот вход, showAllocation объектная функция показывает выделение RU, построенное на осях по умолчанию.

Смотрите также

Объекты

wlanHEMUConfig | wlanHESUConfig | wlanHETBConfig

Функции

getPSDULength | packetFormat | ruInfo

Введенный в R2019b
