Создайте объект настройки формата VHT. Сгенерируйте форму волны временного интервала для 802.11ac пакет VHT.

vht = wlanVHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],vht);

Умножьте переданный сигнал VHT на-0.1 + 0.5i и передайте его через канал AWGN с отношением сигнал-шум на 30 дБ.

rxWaveform = awgn(txWaveform*(-0.1+0.5i),30);

Извлеките индексы поля L-LTF и демодулируйте L-LTF. Выполните оценку канала без сглаживания частоты.

idxLLTF = wlanFieldIndices(vht,'L-LTF');
demodSig = wlanLLTFDemodulate(rxWaveform(idxLLTF(1):idxLLTF(2),:),vht);

est = wlanLLTFChannelEstimate(demodSig,vht);

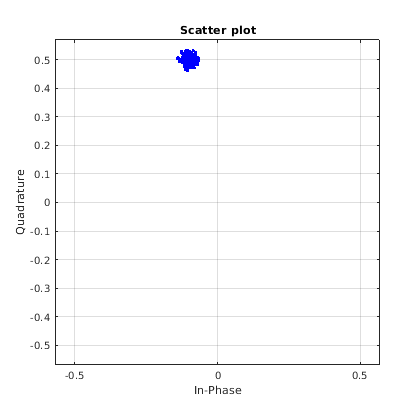

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала совпадает с комплексным множителем канала.

Сгенерируйте форму волны области времени для 802.11n пакет HT, передайте его через TGn, исчезающий канал, и выполните оценку канала L-LTF. Конечные нули добавляются к форме волны, чтобы допускать задержку канала TGn.

Создайте пакетную настройку HT и передайте форму волны.

cfgHT = wlanHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],cfgHT);

Сконфигурируйте канал TGn с пропускной способностью на 20 МГц.

tgnChannel = wlanTGnChannel;
tgnChannel.SampleRate = 20e6;

Передайте форму волны через канал TGn, добавив конечные нули, чтобы допускать задержку канала.

rxWaveform = tgnChannel([txWaveform; zeros(15,1)]);

Пропустите первые четыре выборки, чтобы синхронизировать полученную форму волны для задержки канала.

rxWaveform = rxWaveform(5:end,:);

Извлеките L-LTF и выполните оценку канала.

idnLLTF = wlanFieldIndices(cfgHT,'L-LTF');
sym = wlanLLTFDemodulate(rxWaveform(idnLLTF(1):idnLLTF(2),:),cfgHT);
est = wlanLLTFChannelEstimate(sym,cfgHT);

Создайте объект настройки формата VHT. Используя эти объекты, сгенерируйте форму волны временного интервала для 802.11ac пакет VHT.

vht = wlanVHTConfig('ChannelBandwidth','CBW80');
txWaveform = wlanWaveformGenerator([1;0;0;1],vht);

Умножьте переданный сигнал VHT на-0.4 + 0.3i и передайте его через канал AWGN.

rxWaveform = awgn(txWaveform*(-0.4+0.3i),30);

Задайте пропускную способность канала для оценки канала и демодуляции. Извлеките индексы поля L-LTF, демодулируйте L-LTF и выполните оценку канала без сглаживания частоты.

chanBW = 'CBW80';
idxLLTF = wlanFieldIndices(vht,'L-LTF');
demodSig = wlanLLTFDemodulate(rxWaveform(idxLLTF(1):idxLLTF(2),:),chanBW);
est = wlanLLTFChannelEstimate(demodSig,chanBW);

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала совпадает с комплексным множителем канала.

Создайте объект настройки формата VHT. Сгенерируйте форму волны временного интервала для 802.11ac пакет VHT.

vht = wlanVHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],vht);

Умножьте переданный сигнал VHT на 0,2 - 0.6i и передайте его через канал AWGN, имеющий ОСШ на 10 дБ.

rxWaveform = awgn(txWaveform*complex(0.2,-0.6),10);

Извлеките L-LTF из полученной формы волны. Демодулируйте L-LTF.

idxLLTF = wlanFieldIndices(vht, 'L-LTF');
lltfDemodSig = wlanLLTFDemodulate(rxWaveform(idxLLTF(1):idxLLTF(2),:),vht);

Используйте демодулируемый сигнал L-LTF сгенерировать оценку канала.

est = wlanLLTFChannelEstimate(lltfDemodSig,vht);

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала является шумной, который может привести к неточному восстановлению данных.

Оцените канал снова с набором промежутка фильтра к 11.

est = wlanLLTFChannelEstimate(lltfDemodSig,vht,11);
scatterplot(est)
grid

Фильтрация обеспечивает лучшую оценку канала.

Создайте объект настройки формата VHT. Поля Generate L-LTF и VHT-SIG-A.

vht = wlanVHTConfig;
txLLTF = wlanLLTF(vht);
txSig = wlanVHTSIGA(vht);

Создайте канал TGac для пропускной способности на 80 МГц и профиля задержки Модели-A. Передайте переданный L-LTF и сигналы VHT-SIG-A через канал.

tgacChan = wlanTGacChannel('SampleRate',80e6,'ChannelBandwidth','CBW80', ...
    'DelayProfile','Model-A');

rxLLTFNoNoise = tgacChan(txLLTF);
rxSigNoNoise = tgacChan(txSig);

Создайте шумовой канал AWGN с ОСШ = 15 дБ. Добавьте шум AWGN в сигналы VHT-SIG-A и L-LTF.

chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)', ...
    'SNR',15);

rxLLTF = chNoise(rxLLTFNoNoise);
rxSig = chNoise(rxSigNoNoise);

Создайте канал AWGN, имеющий шумовое отклонение, соответствующее шумовому получателю фигуры на 9 дБ. Передайте увядшие сигналы через канал AWGN.

nVar = 10^((-228.6 + 10*log10(290) + 10*log10(80e6) + 9)/10);
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);

rxLLTF = awgnChan(rxLLTF);
rxSig = awgnChan(rxSig);

Демодулируйте полученный L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,vht);

Оцените канал с помощью демодулируемого L-LTF.

chEst = wlanLLTFChannelEstimate(demodLLTF,vht);

Восстановитесь VHT-SIG-A сигнализируют и проверяют, что не было никакого отказа CRC.

[recBits,crcFail] = wlanVHTSIGARecover(rxSig,chEst,nVar,'CBW80');
crcFail

crcFail = logical
   0
