networkTrafficOnOff

Релейный генератор шаблона трафика приложения

Описание

networkTrafficOnOff объект задает параметры конфигурации, чтобы сгенерировать Релейный шаблон трафика приложения.

Можно использовать Релейный шаблон трафика приложения в 5G, и WLAN (требует WLAN Toolbox™), симуляции уровня системы, чтобы точно смоделировать реальный поток данных.

Создание

Синтаксис

cfgOnOff = networkTrafficOnOff

cfgOnOff = networkTrafficOnOff(Name,Value)

Описание

пример

cfgOnOff = networkTrafficOnOff создает Релейный объект шаблона трафика приложения по умолчанию.

пример

cfgOnOff = networkTrafficOnOff(Name,Value) свойства наборов с помощью одного или нескольких аргументов пары "имя-значение". Заключите каждое имя свойства в кавычки. Например, 'GeneratePacket',true генерирует пакет приложения.

Свойства

развернуть все

`OnTime` — На длительности состояния
[] (значение по умолчанию) | положительная скалярная величина

На длительности состояния в виде положительной скалярной величины. Это свойство должно быть описано в секундах. Чтобы задать индивидуально настраиваемое значение для Вовремя, задайте это свойство. Если вы не задаете это свойство, объект использует экспоненциальное распределение, чтобы вычислить Вовремя.

Типы данных: double

`OffTime` — Длительность состояния Off
[] (значение по умолчанию) | неотрицательный скаляр

Длительность состояния Off в виде неотрицательного скаляра. Это свойство должно быть описано в секундах. Чтобы задать индивидуально настраиваемое значение для От времени, задайте это свойство. Если вы не задаете это свойство, объект использует экспоненциальное распределение, чтобы вычислить От времени.

Типы данных: double

`OnExponentialMean` — Среднее значение экспоненциального распределения, чтобы вычислить На длительности состояния
1 (значение по умолчанию) | положительная скалярная величина

Среднее значение экспоненциального распределения, чтобы вычислить На длительности состояния в виде положительной скалярной величины. Это свойство должно быть описано в секундах.

Зависимости

Чтобы включить это свойство, установите OnTime свойство к [ ].

Типы данных: double

`OffExponentialMean` — Среднее значение экспоненциального распределения, чтобы вычислить длительность состояния Off
2 (значение по умолчанию) | неотрицательный скаляр

Среднее значение экспоненциального распределения, чтобы вычислить длительность состояния Off в виде неотрицательного скаляра. Это свойство должно быть описано в секундах.

Зависимости

Чтобы включить это свойство, установите OffTime свойство к [ ].

Типы данных: double

`DataRate` — Пакетная скорость генерации во время На состоянии
5 (значение по умолчанию) | положительная скалярная величина

Пакетная скорость генерации во время На состоянии в виде положительной скалярной величины. Это свойство должно быть описано в Кбит/с. Если значение этого свойства является низким и PacketSize является большим, объектная сила не генерируют пакеты в На состоянии.

Типы данных: double

`PacketSize` — Длина пакета, который будет сгенерирован
1500 (значение по умолчанию) | положительная скалярная величина

Длина пакета, который будет сгенерирован в виде положительной скалярной величины. Это свойство должно быть описано в байтах. Если значение этого свойства больше DataRate значение свойства, объект накапливает данные через несколько На временах, чтобы сгенерировать пакет.

Типы данных: double

`GeneratePacket` — Отметьте, чтобы указать, сгенерировать ли пакет приложения
`false` или `0` (значение по умолчанию) | `true` или `1`

Отметьте, чтобы указать, генерирует ли объект пакет приложения в виде logical1 TRUE) или 0 ложь).

Типы данных: логический

`ApplicationData` — Данные приложения, которые будут добавлены в пакете
1500 1 вектор 1 с (значение по умолчанию) | вектор-столбец целых чисел в области значений [0, 255]

Данные приложения, которые будут добавлены в пакете в виде вектор-столбца целых чисел в области значений [0, 255]. Если размер данных приложения больше PacketSize значение свойства, объект обрезает данные приложения. Если размер данных приложения меньше PacketSize значение свойства, объект добавляет нули.

Зависимости

Чтобы включить это свойство, установите GeneratePacket свойство к 1 TRUE).

Типы данных: double

Функции объекта

развернуть все

Характерный для этого объекта

generate Сгенерируйте следующий FTP, Релейный, или пакет трафика приложения VoIP

Примеры

свернуть все

Сгенерируйте релейный шаблон трафика приложения

Скрипт Open Live Script

Создайте Релейный объект шаблона трафика приложения по умолчанию.

cfgOnOff = networkTrafficOnOff;

Сгенерируйте Релейный шаблон трафика приложения.

[dt,packetSize] = generate(cfgOnOff);

Сгенерируйте релейный шаблон трафика приложения Используя на среднем значении состояния

Скрипт Open Live Script

Создайте Релейный объект шаблона трафика приложения, задав экспоненциально распределенное среднее значение На состоянии.

cfgOnOff = networkTrafficOnOff('OnExponentialMean',5);

Сгенерируйте Релейный шаблон трафика приложения.

[dt,packetSize] = generate(cfgOnOff);

Сгенерируйте релейный пакет шаблона и данных о трафике приложения

Скрипт Open Live Script

Создайте Релейный объект шаблона трафика приложения сгенерировать Релейный пакет данных.

cfgOnOff = networkTrafficOnOff('GeneratePacket',true);

Сгенерируйте Релейный шаблон трафика приложения и пакет данных.

[dt,packetSize,packet] = generate(cfgOnOff);

Сгенерируйте релейный шаблон трафика приложения, чтобы визуализировать пакетные размеры и интервалы

Скрипт Open Live Script

Создайте Релейный объект шаблона трафика приложения по умолчанию.

cfgOnOff = networkTrafficOnOff;

Сгенерируйте Релейный шаблон трафика приложения с 200 Релейными пакетами.

for packetCount = 1:200
    [dt(packetCount),packetSize(packetCount)] = generate(cfgOnOff);
end

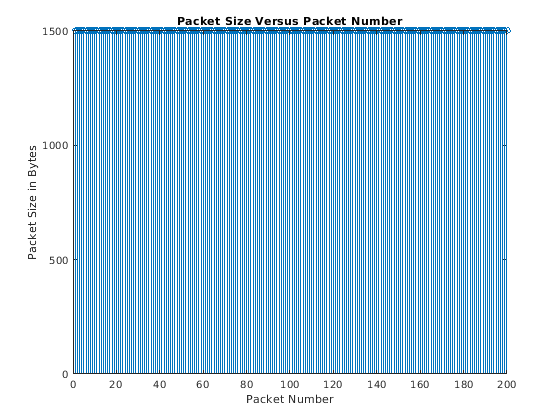

Визуализируйте Релейные пакетные размеры.

stem(packetSize);
title('Packet Size Versus Packet Number');
xlabel('Packet Number');
ylabel('Packet Size in Bytes');

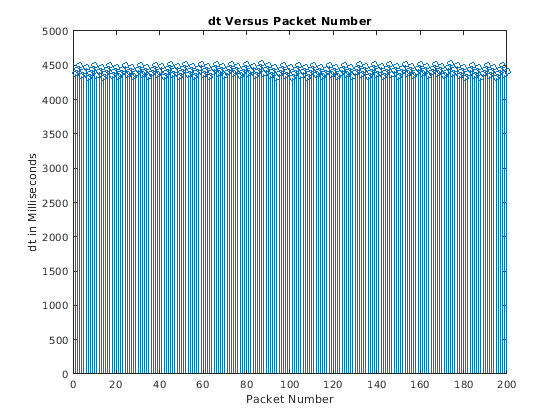

Визуализируйте Релейные пакетные интервалы.

figure;
stem(dt);
title('dt Versus Packet Number');
xlabel('Packet Number');
ylabel('dt in Milliseconds');
