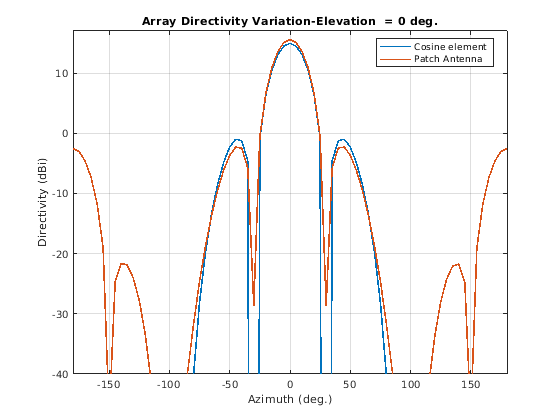

Описывает моделирование 77 антенных решеток GHz 2 X 4 для Модулируемой частотой Непрерывной Волны (FMCW)), приложения. Присутствие антенн и антенных решеток в и вокруг транспортных средств стало банальностью с введением беспроводного обнаружения столкновений, предотвращения столкновения и систем предупреждения о сходе с полосы. Эти два диапазона частот, рассмотренные для таких систем, сосредоточены приблизительно 24 ГГц и 77 ГГц, соответственно. В этом примере мы исследуем микрополосковую антенну закрашенной фигуры как теплоотвод фазированной решетки. Диэлектрическая подложка является воздухом.

Как антенна, взаимная связь влияет на эффективность передачи ортогонального пространственно-временного блочного кода (OSTBC) по нескольким - ввела, несколько - выводят (MIMO) канал. Передатчик и получатель имеют два дипольных элемента каждой антенны. BER по сравнению с кривыми ОСШ построен при различной корреляции и связывающихся сценариях. Чтобы запустить этот пример, вам нужен Antenna Toolbox™.

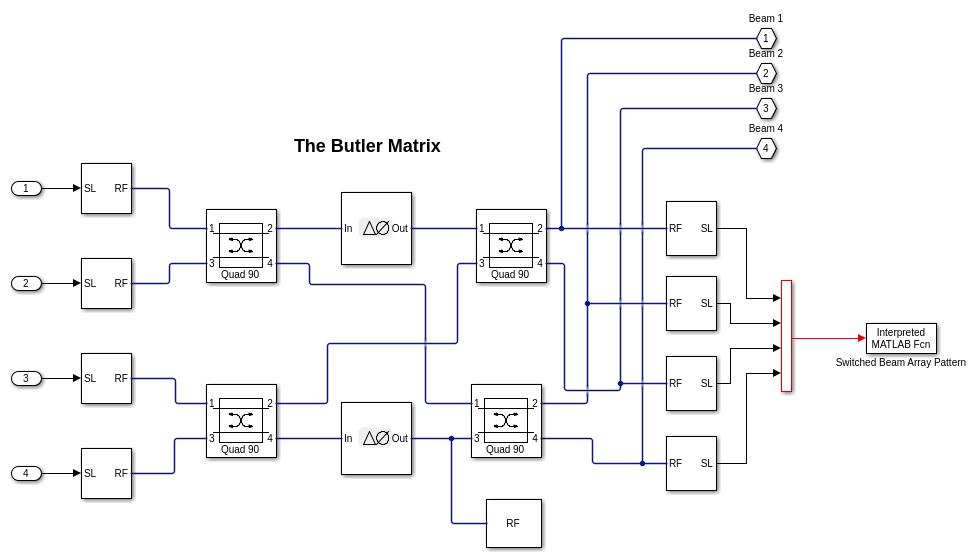

Коммутируемый массив луча 4 резонирующих диполей. Переключение луча выполняется при помощи 4 X 4 матрицы Батлера. Эффект переключения луча показывают путем наблюдения выходных сигналов 4 антенн получения, которые помещаются в далекое поле массива под аппроксимированными азимутальными углами, соответствующими peaks луча. Эффект взаимной связи между элементами массива на стороне передачи считается для использования S-параметров.

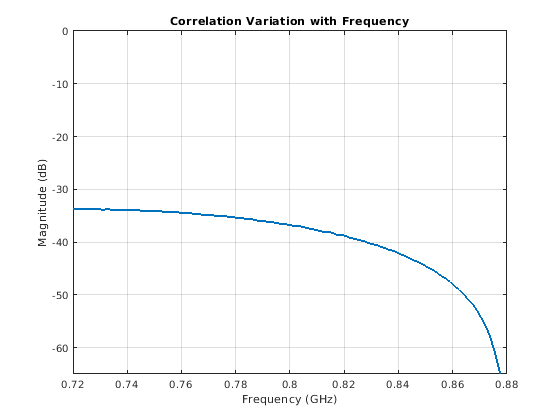

Анализирует схему разнообразия с 2 антеннами изучить влияние, которое положение, ориентация и частота оказывают на полученные сигналы. Анализ выполняется под предположениями, что импеданс, соответствующий, не достигается, и взаимная связь учтена [1].

Использование бесконечный анализ массивов, чтобы смоделировать большие конечные массивы. Бесконечный анализ массивов элементарной ячейки показывает поведение импеданса скана на особой частоте. Эта информация используется со знанием изолированного шаблона элемента и импеданса, чтобы вычислить шаблон элемента скана. Большой конечный массив затем моделируется с помощью предположения, что каждый элемент в массиве обладает тем же шаблоном элемента скана. Действительный массив конечного размера может анализироваться с помощью встроенного шаблона элемента в качестве следующего шага. Этот подход представлен в Моделировании Взаимной Связи в Больших массивах Используя Встроенный Шаблон Элемента.

Демонстрирует встроенный подход шаблона элемента, чтобы смоделировать большие конечные массивы. Такой подход только хорош для очень больших массивов так, чтобы краевые эффекты могли быть проигнорированы. Распространено рассмотреть бесконечный анализ массивов как первый шаг для такого вида анализа. Этот подход представлен в Моделировании Взаимной Связи в Больших массивах Используя Анализ Бога Массивов; Моделирование Взаимной Связи в Больших массивах Используя Анализ Бога Массивов>. Встроенный шаблон элемента относится к шаблону одного элемента, встроенного в конечный массив, который вычисляется путем управления центральным элементом в массиве и завершения всех других элементов в ссылочный импеданс [1] - [3]. Шаблон управляемого элемента, называемого встроенным элементом, включает эффект связи с соседними элементами. Распространено выбрать центральную область/элемент массива для встроенного элемента, в зависимости от того, имеет ли массив четное или нечетное число элементов (для больших массивов, это не имеет значения). Шаблон изолированного элемента (теплоотвод, расположенный на пробеле отдельно), изменяется, когда это помещается в массив из-за присутствия взаимной связи. Это делает недействительным использование умножения шаблона, которое принимает, что все элементы имеют тот же шаблон. Чтобы использовать умножение шаблона, чтобы вычислить общую диаграмму направленности массивов и улучшить точность анализа, мы заменяем изолированный шаблон элемента на встроенный шаблон элемента.

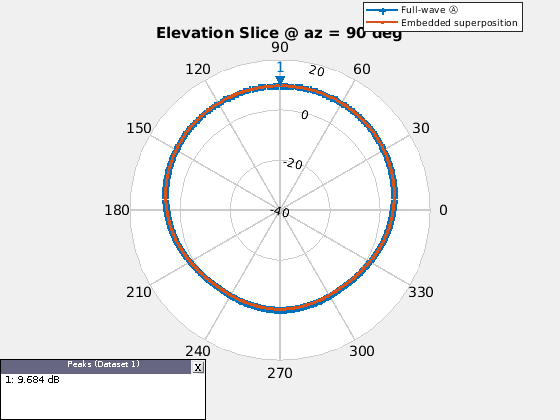

Диаграмма направленности далекого поля полностью взволнованного массива может быть воссоздана от суперпозиции встроенных шаблонов индивидуума каждого элемента. Теорема умножения шаблона в теории массивов утверждает, что диаграмма направленности далекого поля массива является продуктом шаблона отдельного элемента и фактора массивов. В присутствии взаимной связи шаблоны отдельного элемента не идентичны, и поэтому делает недействительным результат умножения шаблона. Однако путем вычисления встроенного шаблона для каждого элемента и использования суперпозиции, мы можем показать эквивалентность шаблону массивов при полном возбуждении.
