axialRatio

Коэффициент эллиптичности антенны

Описание

пример

axialRatio(antenna,frequency,azimuth,elevation) коэффициент эллиптичности графиков антенны по заданной частоте, и в направлении задан azimuth и elevation. Любой среди частоты, азимута или значений вертикального изменения должен быть скаляром. Если только одно из значений является скаляром, график 3-D. Если два значения являются скаляром, график 2D.

пример

ar = axialRatio(antenna,frequency,azimuth,elevation) возвращает коэффициент эллиптичности антенны, по заданной частоте, и в направлении, заданном azimuth и elevation.

Примеры

свернуть все

Вычислите коэффициент эллиптичности антенны логарифмической спирали в azimuth=0 и elevation=0.

s  = spiralEquiangular;
ar = axialRatio(s,3e9,0,0)
ar = Inf

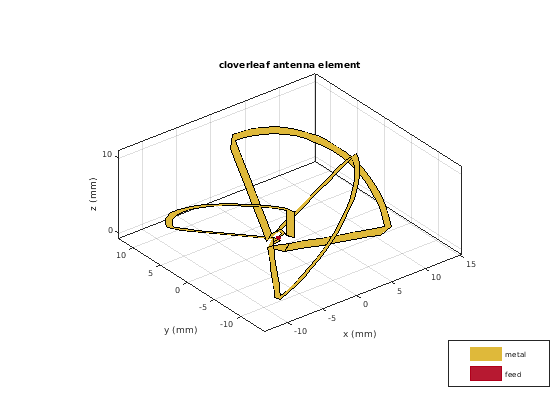

Создайте трилистниковидную антенну.

cl = cloverleaf;
show(cl);

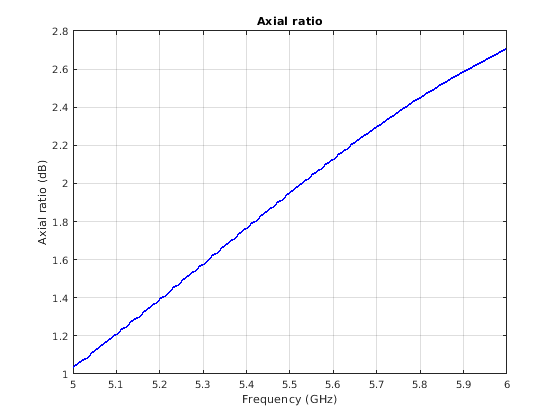

Постройте коэффициент эллиптичности антенны от 5 ГГц до 6 ГГц.

freq = linspace(5e9,6e9,101);
axialRatio(cl,freq,0,0);

График коэффициента эллиптичности показывает, что антенна поддерживает круговую поляризацию по целому частотному диапазону.

Входные параметры

свернуть все

Объект Antenna в виде объекта.

Частота раньше вычисляла коэффициент эллиптичности в виде скаляра или вектора с каждым элементом в Гц.

Пример: 70e6

Типы данных: double

Угол азимута антенны в виде скаляра или вектора с каждым элементом в градусах.

Пример: 0

Типы данных: double

Угол возвышения антенны в виде скаляра или вектора с каждым элементом в градусах.

Пример: 0

Типы данных: double

Выходные аргументы

свернуть все

Коэффициент эллиптичности антенны, возвращенной как скаляр в дБ.

Смотрите также

|

Представленный в R2015a
