pmmod

Фазовая модуляция

свернуть все на странице

Синтаксис

y = pmmod(x,Fc,Fs,phasedev)
y = pmmod(x,Fc,Fs,phasedev,ini_phase)

Описание

пример

y = pmmod(x,Fc,Fs,phasedev) модулирует сигнал сообщения x использование фазовой модуляции.

y = pmmod(x,Fc,Fs,phasedev,ini_phase) задает начальную фазу модулируемого сигнала в радианах.

Примеры

свернуть все

Скрипт Open Live Script

Установите частоту дискретизации. Чтобы построить сигналы, создайте временной вектор.

fs = 50;
t = (0:2*fs+1)'/fs;

Создайте синусоидальный входной сигнал.

x = sin(2*pi*t) + sin(4*pi*t);

Установите несущую частоту и сдвиг по фазе.

fc = 10;
phasedev = pi/2;

Модулируйте входной сигнал.

tx = pmmod(x,fc,fs,phasedev);

Передайте сигнал через канал AWGN.

rx = awgn(tx,10,'measured');

Демодулируйте сигнал с шумом.

y = pmdemod(rx,fc,fs,phasedev);

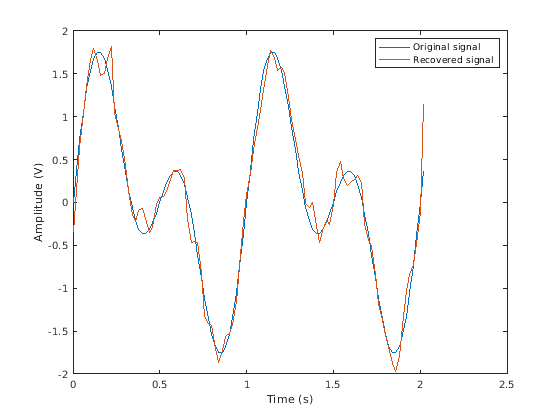

Постройте исходные и восстановленные сигналы.

figure; plot(t,[x y]);
legend('Original signal','Recovered signal');
xlabel('Time (s)')
ylabel('Amplitude (V)')

Входные параметры

свернуть все

Входной сигнал в виде вектора или матрицы положительных целых чисел. Если x матрица, pmmod обрабатывает столбцы независимо.

Пример: sin(2*pi*t) + sin(6*pi*t)

Типы данных: double

Несущая частота в виде положительной скалярной величины.

Типы данных: double

Частота дискретизации в виде положительной скалярной величины. Fs должен быть, по крайней мере, 2*Fc.

Типы данных: double

Начальная фаза модулируемого сигнала (в радианах) в виде действительного скаляра.

Пример: pi/4

Типы данных: double

Сдвиг по фазе в виде положительной скалярной величины в радианах.

Типы данных: double

Выходные аргументы

свернуть все

Объедините основополосное представление модулируемого PM сигнала, возвращенного как вектор или матрица комплексных чисел. Столбцы y представляйте независимые каналы.

Типы данных: double | single
Поддержка комплексного числа: Да

Смотрите также

| |

Темы

Представлено до R2006a
